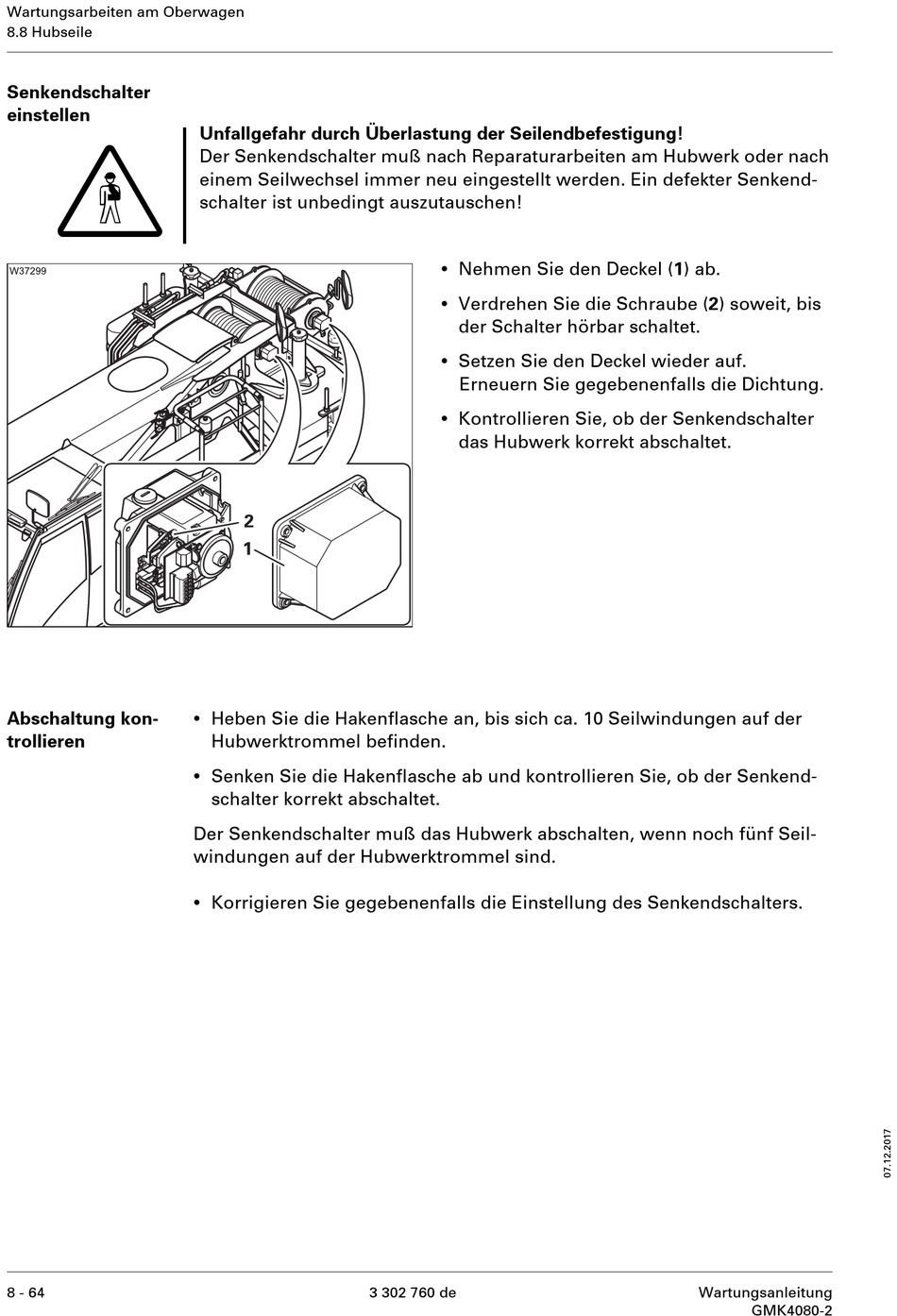

Manitowoc GMK4080-2 Wartungsanleitung Seite 286

Wartungsarbeiten am Oberwagen
8.8 Hubseile
Senkendschalter
einstellen
G
Abschaltung kon-
trollieren
8 - 64
Unfallgefahr durch Überlastung der Seilendbefestigung!
Der Senkendschalter muß nach Reparaturarbeiten am Hubwerk oder nach
einem Seilwechsel immer neu eingestellt werden. Ein defekter Senkend-
schalter ist unbedingt auszutauschen!
•
Heben Sie die Hakenflasche an, bis sich ca. 10 Seilwindungen auf der
Hubwerktrommel befinden.
•
Senken Sie die Hakenflasche ab und kontrollieren Sie, ob der Senkend-
schalter korrekt abschaltet.
Der Senkendschalter muß das Hubwerk abschalten, wenn noch fünf Seil-
windungen auf der Hubwerktrommel sind.
•
Korrigieren Sie gegebenenfalls die Einstellung des Senkendschalters.
•
Nehmen Sie den Deckel (1) ab.
•
Verdrehen Sie die Schraube (2) soweit, bis
der Schalter hörbar schaltet.
•
Setzen Sie den Deckel wieder auf.
Erneuern Sie gegebenenfalls die Dichtung.
•
Kontrollieren Sie, ob der Senkendschalter
das Hubwerk korrekt abschaltet.
3 302 760 de Wartungsanleitung
GMK4080-2
