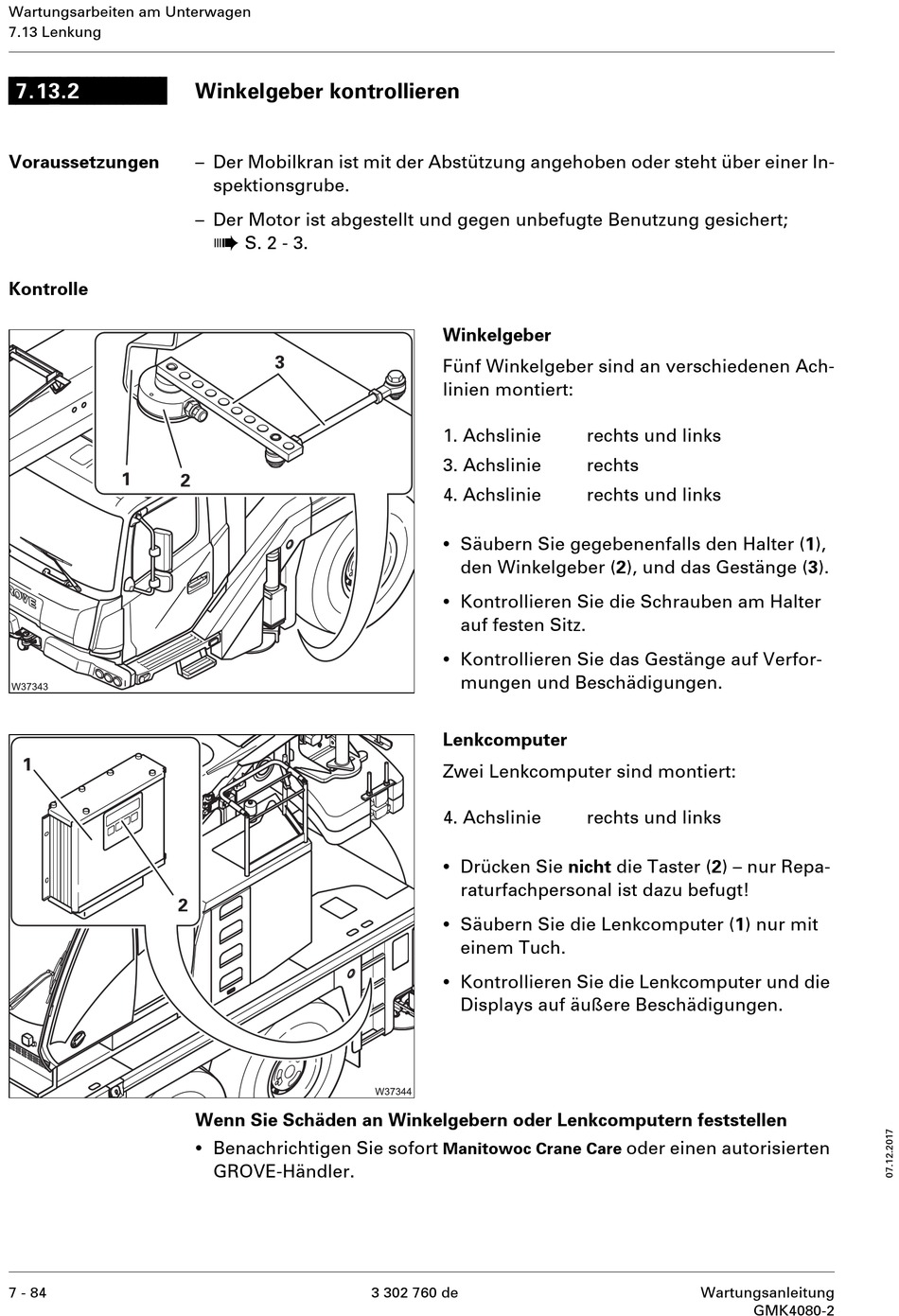

Winkelgeber Kontrollieren - Manitowoc GMK4080-2 Wartungsanleitung

Wartungsarbeiten am Unterwagen
7.13 Lenkung
7.13.2
Voraussetzungen
Kontrolle
7 - 84

Winkelgeber kontrollieren

– Der Mobilkran ist mit der Abstützung angehoben oder steht über einer In-
spektionsgrube.
– Der Motor ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
Wenn Sie Schäden an Winkelgebern oder Lenkcomputern feststellen
•
Benachrichtigen Sie sofort
GROVE-Händler.
Winkelgeber
Fünf Winkelgeber sind an verschiedenen Ach-
linien montiert:
1. Achslinie
3. Achslinie
4. Achslinie
•
Säubern Sie gegebenenfalls den Halter (1),
den Winkelgeber (2), und das Gestänge (3).
•
Kontrollieren Sie die Schrauben am Halter
auf festen Sitz.
•
Kontrollieren Sie das Gestänge auf Verfor-
mungen und Beschädigungen.
Lenkcomputer
Zwei Lenkcomputer sind montiert:
4. Achslinie
•
Drücken Sie nicht die Taster (2) – nur Repa-
raturfachpersonal ist dazu befugt!
•
Säubern Sie die Lenkcomputer (1) nur mit
einem Tuch.
•
Kontrollieren Sie die Lenkcomputer und die
Displays auf äußere Beschädigungen.
Manitowoc Crane Care
3 302 760 de
rechts und links
rechts
rechts und links
rechts und links
oder einen autorisierten
Wartungsanleitung
GMK4080-2
