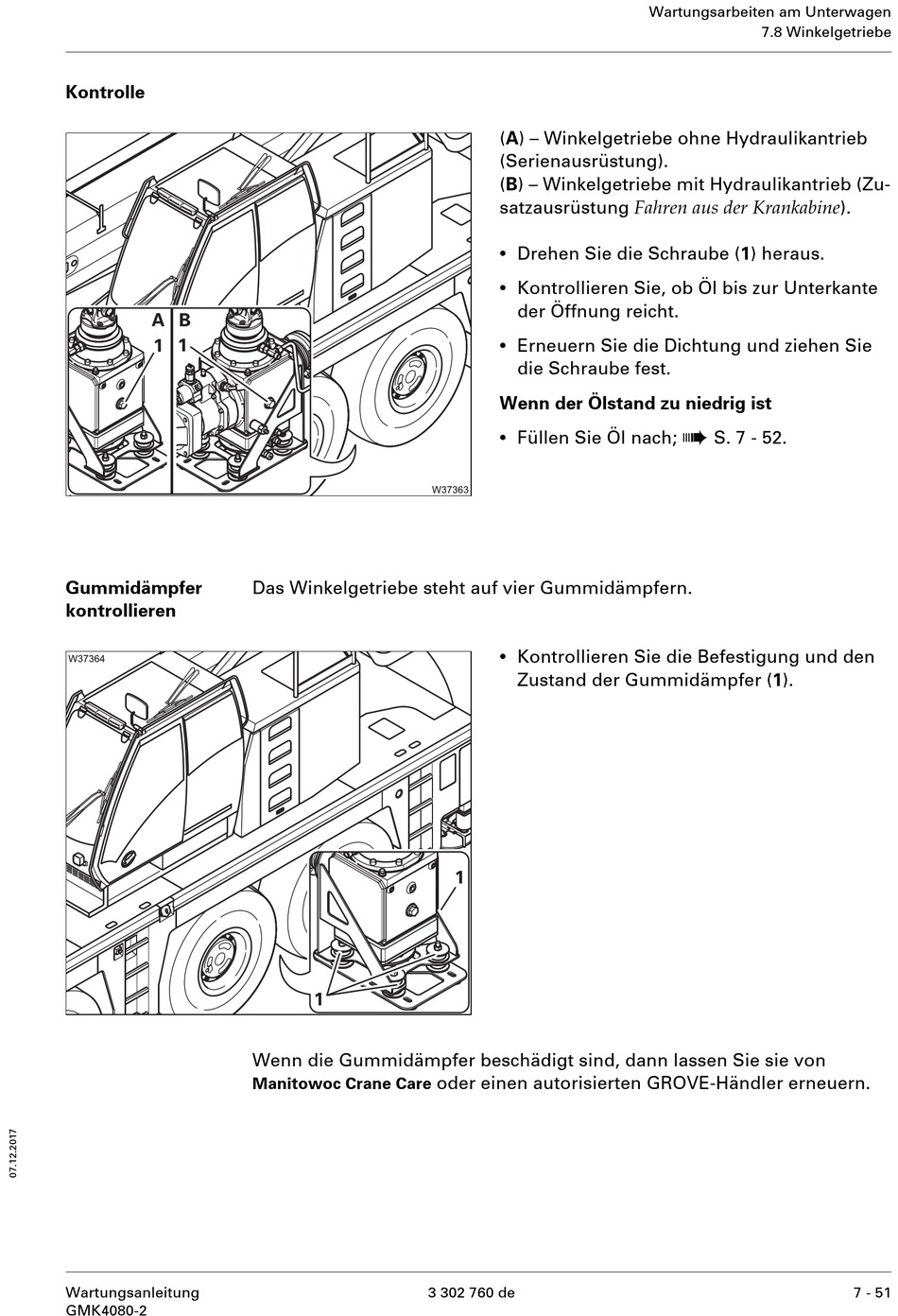

Kontrolle
Gummidämpfer
kontrollieren
Wartungsanleitung
GMK4080-2
Das Winkelgetriebe steht auf vier Gummidämpfern.
Wenn die Gummidämpfer beschädigt sind, dann lassen Sie sie von
Manitowoc Crane Care
(A) – Winkelgetriebe ohne Hydraulikantrieb
(Serienausrüstung).
(B) – Winkelgetriebe mit Hydraulikantrieb (Zu-
satzausrüstung Fahren aus der Krankabine ).
•
Drehen Sie die Schraube (1) heraus.
•
Kontrollieren Sie, ob Öl bis zur Unterkante
der Öffnung reicht.
•
Erneuern Sie die Dichtung und ziehen Sie
die Schraube fest.
Wenn der Ölstand zu niedrig ist
•
Füllen Sie Öl nach;
•
Kontrollieren Sie die Befestigung und den
Zustand der Gummidämpfer (1).
oder einen autorisierten GROVE-Händler erneuern.
3 302 760 de
Wartungsarbeiten am Unterwagen
7.8 Winkelgetriebe
à
S. 7 - 52.
7 - 51
