Manitowoc GMK4080-2 Wartungsanleitung Seite 257

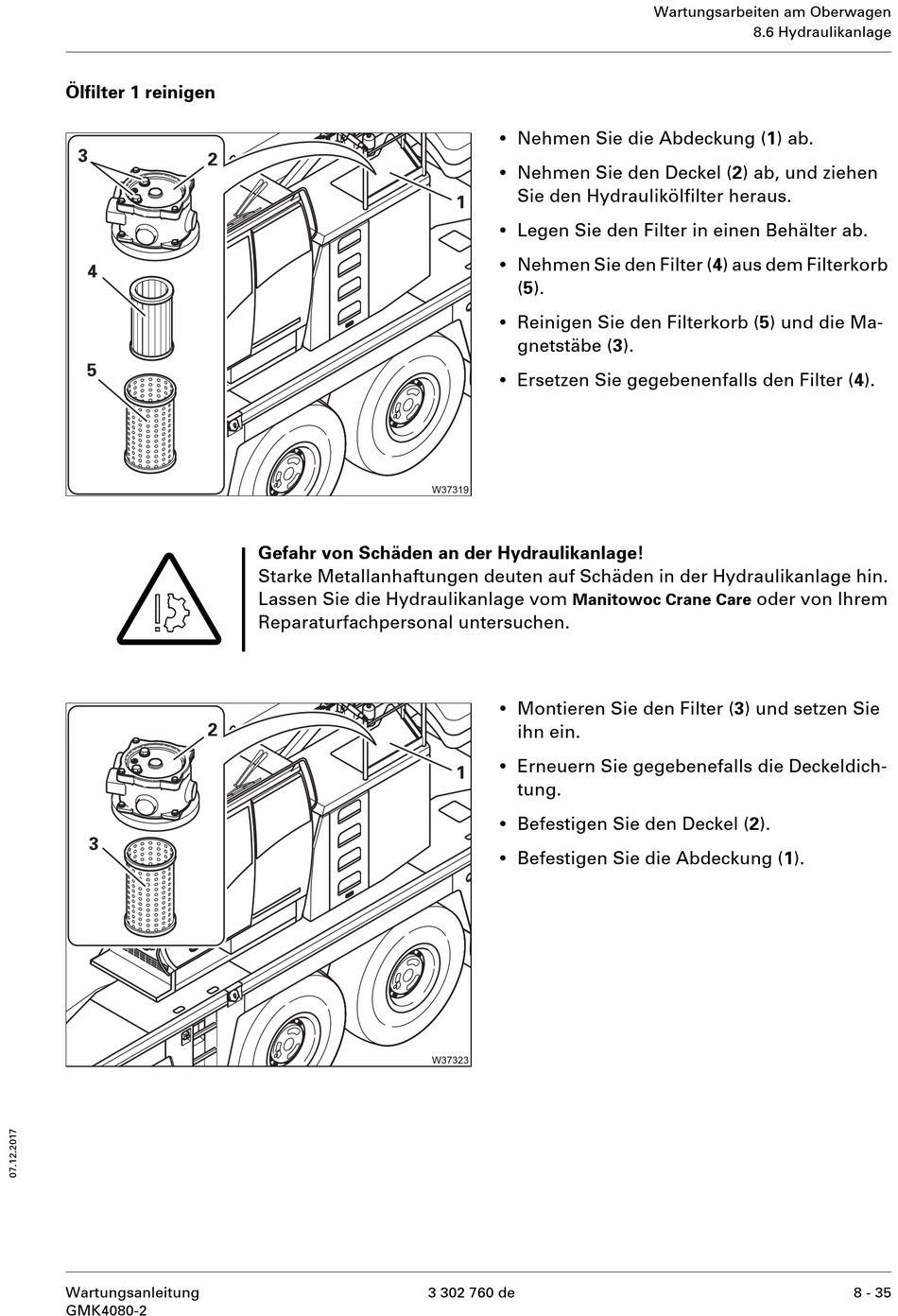

Ölfilter 1 reinigen
S
Wartungsanleitung
GMK4080-2
Gefahr von Schäden an der Hydraulikanlage!
Starke Metallanhaftungen deuten auf Schäden in der Hydraulikanlage hin.
Lassen Sie die Hydraulikanlage vom
Reparaturfachpersonal untersuchen.
3 302 760 de
Wartungsarbeiten am Oberwagen
•
Nehmen Sie die Abdeckung (1) ab.
•
Nehmen Sie den Deckel (2) ab, und ziehen
Sie den Hydraulikölfilter heraus.
•
Legen Sie den Filter in einen Behälter ab.
•
Nehmen Sie den Filter (4) aus dem Filterkorb
(5).
•
Reinigen Sie den Filterkorb (5) und die Ma-
gnetstäbe (3).
•
Ersetzen Sie gegebenenfalls den Filter (4).
Manitowoc Crane Care
•
Montieren Sie den Filter (3) und setzen Sie
ihn ein.
•
Erneuern Sie gegebenefalls die Deckeldich-
tung.
•
Befestigen Sie den Deckel (2).
•
Befestigen Sie die Abdeckung (1).
8.6 Hydraulikanlage
oder von Ihrem
8 - 35
