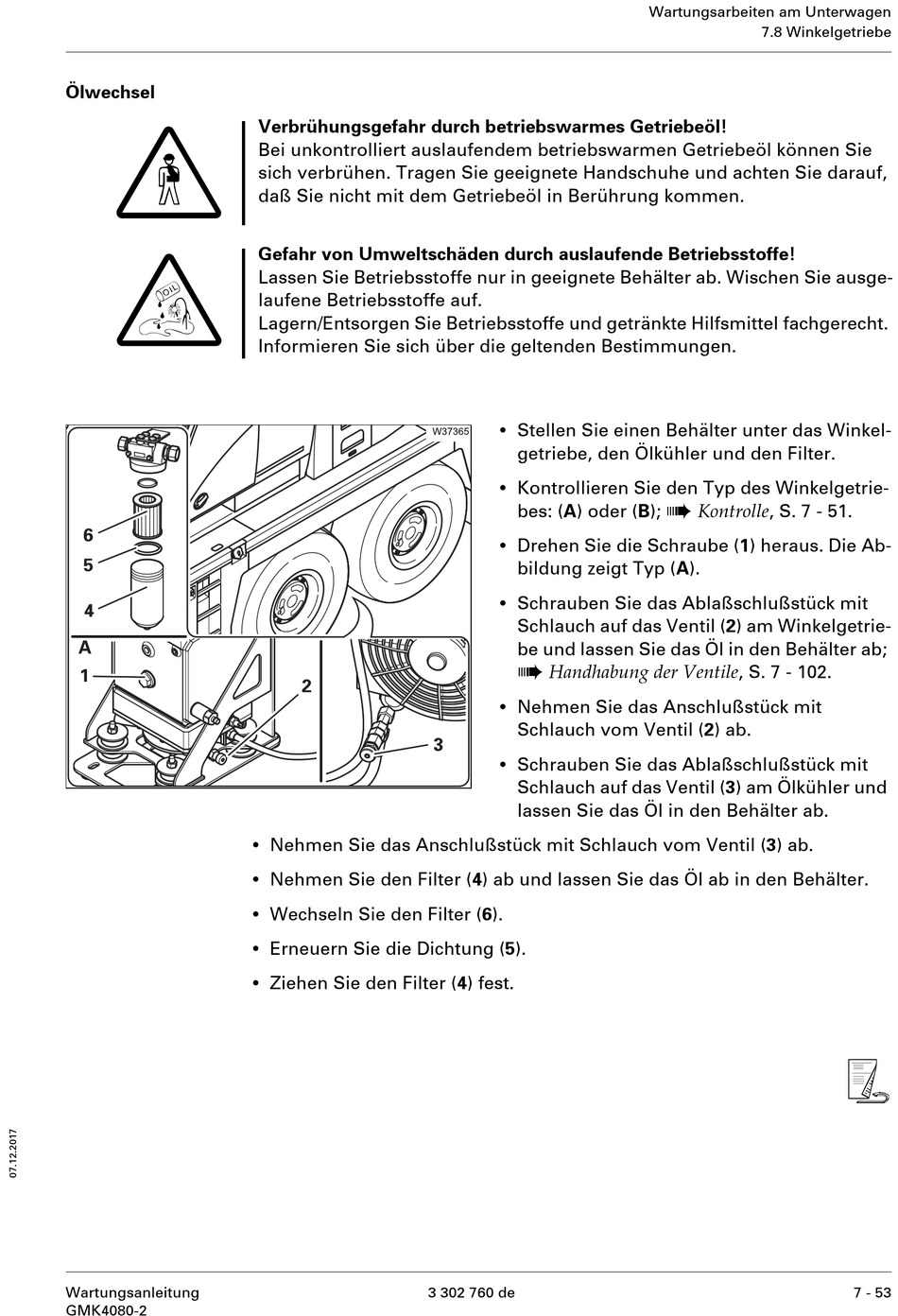

Ölwechsel
G
O
Wartungsanleitung
GMK4080-2
Verbrühungsgefahr durch betriebswarmes Getriebeöl!
Bei unkontrolliert auslaufendem betriebswarmen Getriebeöl können Sie
sich verbrühen. Tragen Sie geeignete Handschuhe und achten Sie darauf,
daß Sie nicht mit dem Getriebeöl in Berührung kommen.
Gefahr von Umweltschäden durch auslaufende Betriebsstoffe!
Lassen Sie Betriebsstoffe nur in geeignete Behälter ab. Wischen Sie ausge-
laufene Betriebsstoffe auf.
Lagern/Entsorgen Sie Betriebsstoffe und getränkte Hilfsmittel fachgerecht.
Informieren Sie sich über die geltenden Bestimmungen.
•
Nehmen Sie das Anschlußstück mit Schlauch vom Ventil (3) ab.
•
Nehmen Sie den Filter (4) ab und lassen Sie das Öl ab in den Behälter.
•
Wechseln Sie den Filter (6).
•
Erneuern Sie die Dichtung (5).
•
Ziehen Sie den Filter (4) fest.
•
Stellen Sie einen Behälter unter das Winkel-
getriebe, den Ölkühler und den Filter.
•
Kontrollieren Sie den Typ des Winkelgetrie-
bes: (A) oder (B);
•
Drehen Sie die Schraube (1) heraus. Die Ab-
bildung zeigt Typ (A).
•
Schrauben Sie das Ablaßschlußstück mit
Schlauch auf das Ventil (2) am Winkelgetrie-
be und lassen Sie das Öl in den Behälter ab;
à
Handhabung der Ventile , S. 7 - 102.
•
Nehmen Sie das Anschlußstück mit
Schlauch vom Ventil (2) ab.
•
Schrauben Sie das Ablaßschlußstück mit
Schlauch auf das Ventil (3) am Ölkühler und
lassen Sie das Öl in den Behälter ab.
