Funktion kontrol-
lieren
H
Mittelstellung neu
einstellen
Wartungsanleitung
GMK4080-2
Wenn der Hebel nicht automatisch in das Fangmaul einrastet, muß die Mit-
telstellung neu eingestellt werden;

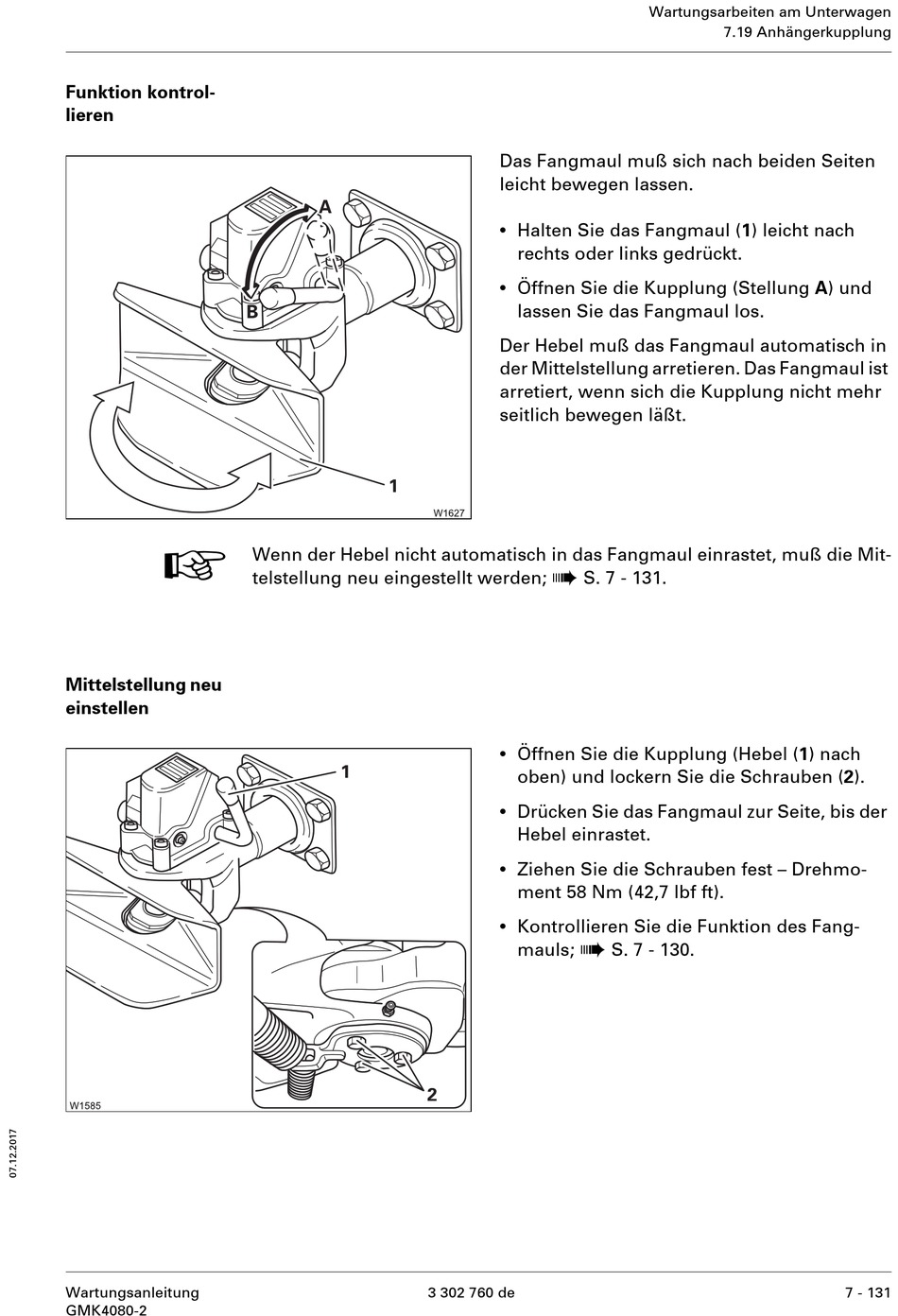

Das Fangmaul muß sich nach beiden Seiten
leicht bewegen lassen.
•
Halten Sie das Fangmaul (1) leicht nach
rechts oder links gedrückt.
•
Öffnen Sie die Kupplung (Stellung A) und
lassen Sie das Fangmaul los.
Der Hebel muß das Fangmaul automatisch in
der Mittelstellung arretieren. Das Fangmaul ist
arretiert, wenn sich die Kupplung nicht mehr
seitlich bewegen läßt.
à
S. 7 - 131.
•
Öffnen Sie die Kupplung (Hebel (1) nach
oben) und lockern Sie die Schrauben (2).
•
Drücken Sie das Fangmaul zur Seite, bis der
Hebel einrastet.
•
Ziehen Sie die Schrauben fest – Drehmo-
ment 58 Nm (42,7 lbf ft).
•
Kontrollieren Sie die Funktion des Fang-
à
mauls;
3 302 760 de
Wartungsarbeiten am Unterwagen
7.19 Anhängerkupplung
S. 7 - 130.
