Wartungsarbeiten am Unterwagen
7.5 Abgasanlage mit Abgasreinigung
Kontrollieren
G
7 - 36
Verbrennungsgefahr bei heißer Abgasanlage!
Während des Betriebs heizt sich die Abgasanlage bis 400 °C (750 °F) auf.
Tragen Sie geeignete Handschuhe und lassen Sie die Abgasanlage abküh-
len. Achten Sie darauf, daß Sie nicht mit heißen Teilen in Berührung kom-
men.
Nach der Kontrolle
•
Starten Sie den Motor.
•
Kontrollieren Sie am Display im Fahrerhaus die Anzeige für das AdBlue-
à
System;
S. 7 - 34.
•
Beobachten Sie, ob Abgase an eventuell beschädigten Stellen der Abgas-
anlage austreten.
•
Stellen Sie den Motor ab.
Wenn Sie Schäden feststellen
Lassen Sie beschädigte Bauteile der Abgasanlage sofort austauschen von
Manitowoc Crane Care
•

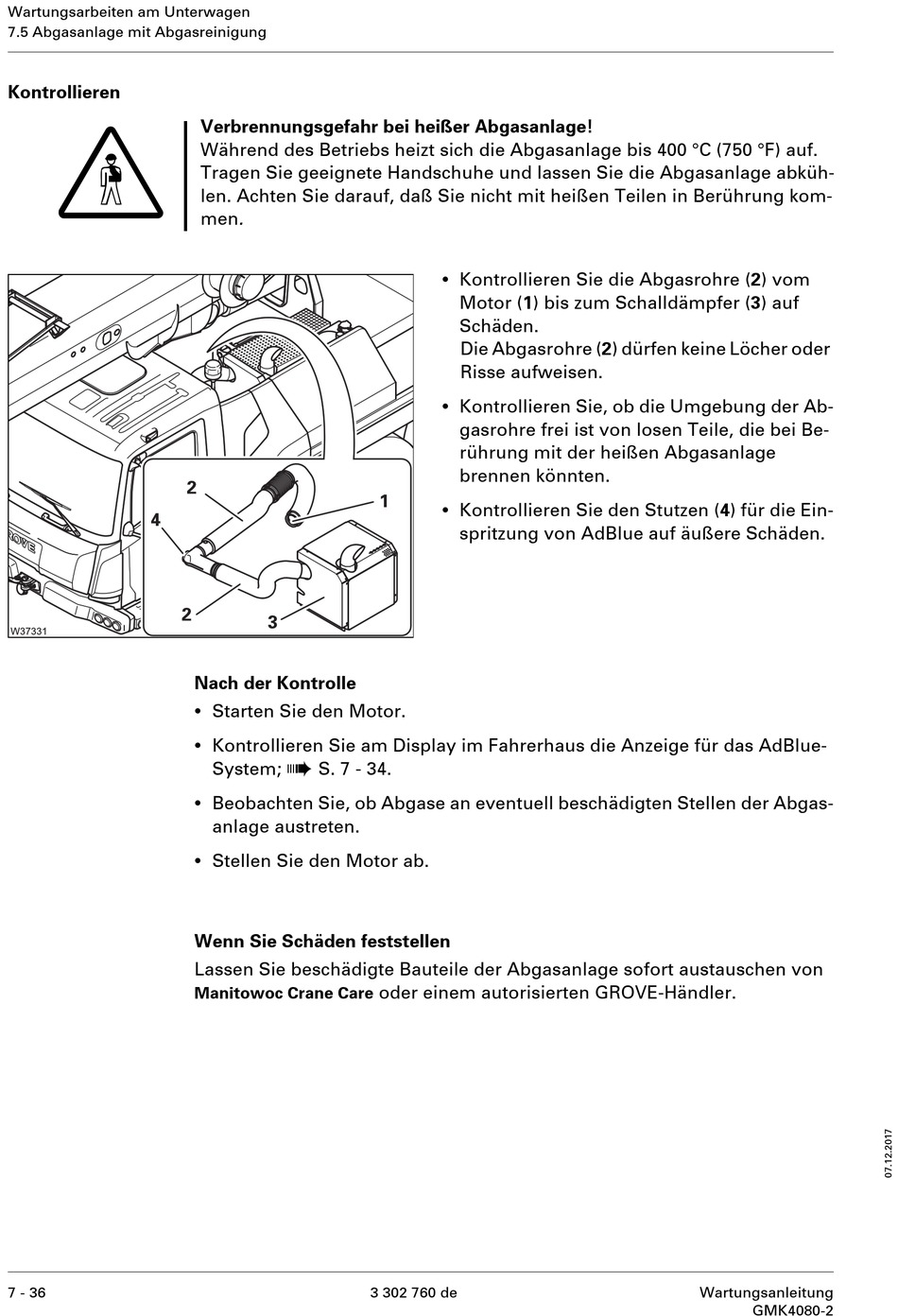

Kontrollieren Sie die Abgasrohre (2) vom
Motor (1) bis zum Schalldämpfer (3) auf
Schäden.
Die Abgasrohre (2) dürfen keine Löcher oder
Risse aufweisen.
•
Kontrollieren Sie, ob die Umgebung der Ab-
gasrohre frei ist von losen Teile, die bei Be-
rührung mit der heißen Abgasanlage
brennen könnten.
•
Kontrollieren Sie den Stutzen (4) für die Ein-
spritzung von AdBlue auf äußere Schäden.
oder einem autorisierten GROVE-Händler.
3 302 760 de
Wartungsanleitung
GMK4080-2
