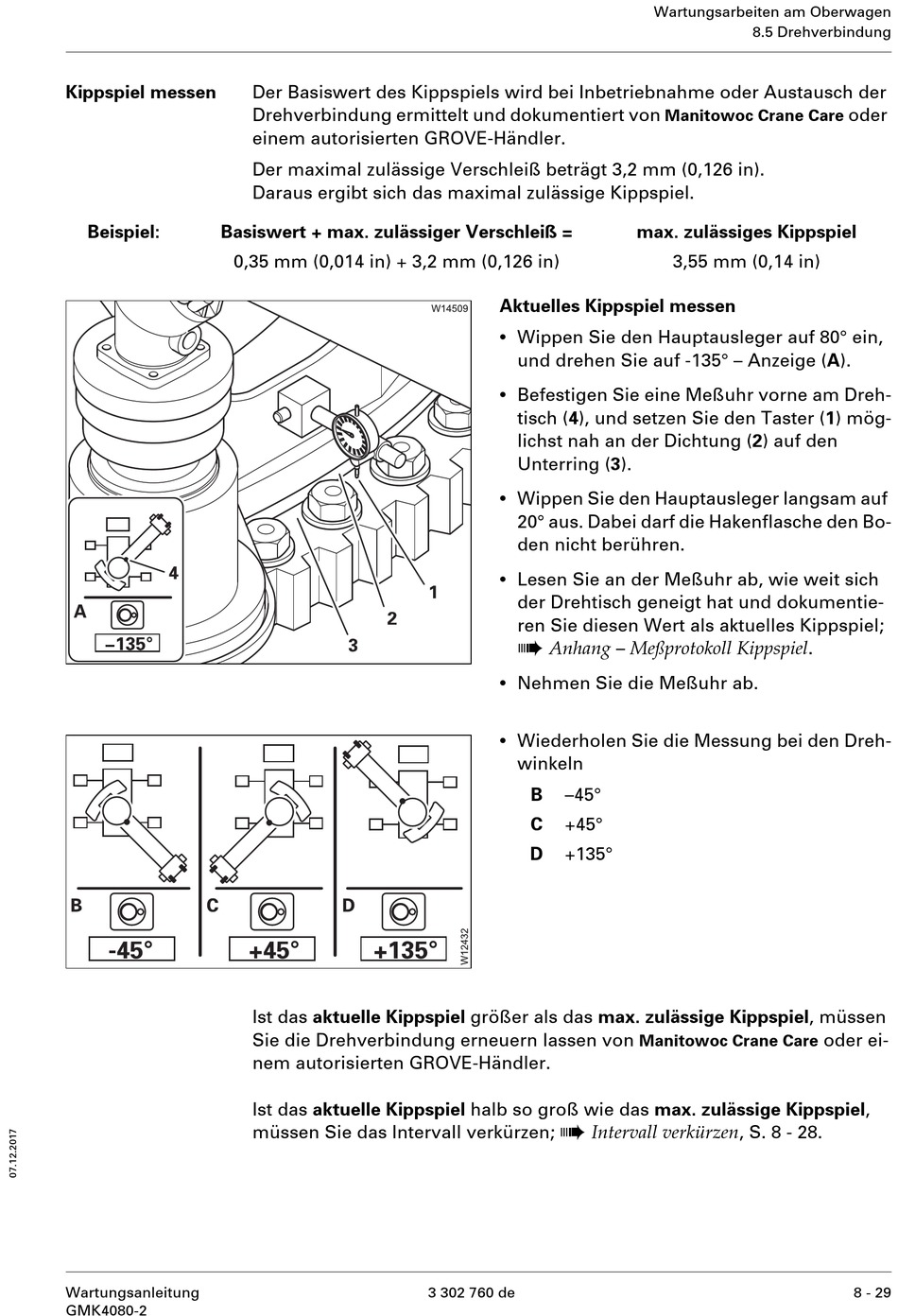

Kippspiel messen
Beispiel: Basiswert + max. zulässiger Verschleiß =
0,35 mm (0,014 in) + 3,2 mm (0,126 in)
Wartungsanleitung
GMK4080-2
Der Basiswert des Kippspiels wird bei Inbetriebnahme oder Austausch der
Drehverbindung ermittelt und dokumentiert von
einem autorisierten GROVE-Händler.
Der maximal zulässige Verschleiß beträgt 3,2 mm (0,126 in).
Daraus ergibt sich das maximal zulässige Kippspiel.
Ist das aktuelle Kippspiel größer als das max. zulässige Kippspiel, müssen
Sie die Drehverbindung erneuern lassen von
nem autorisierten GROVE-Händler.
Ist das aktuelle Kippspiel halb so groß wie das max. zulässige Kippspiel,
müssen Sie das Intervall verkürzen;
Aktuelles Kippspiel messen
•
Wippen Sie den Hauptausleger auf 80° ein,
und drehen Sie auf -135° – Anzeige (A).
•
Befestigen Sie eine Meßuhr vorne am Dreh-
tisch (4), und setzen Sie den Taster (1) mög-
lichst nah an der Dichtung (2) auf den
Unterring (3).
•
Wippen Sie den Hauptausleger langsam auf
20° aus. Dabei darf die Hakenflasche den Bo-
den nicht berühren.
•
Lesen Sie an der Meßuhr ab, wie weit sich
der Drehtisch geneigt hat und dokumentie-
ren Sie diesen Wert als aktuelles Kippspiel;
à
Anhang – Meßprotokoll Kippspiel .
•
Nehmen Sie die Meßuhr ab.
•
Wiederholen Sie die Messung bei den Dreh-
winkeln
B –45°
C +45°
D +135°
à
Intervall verkürzen , S. 8 - 28.
3 302 760 de
Wartungsarbeiten am Oberwagen
8.5 Drehverbindung
Manitowoc Crane Care
max. zulässiges Kippspiel
3,55 mm (0,14 in)
Manitowoc Crane Care
oder
oder ei-
8 - 29
