Wartungsarbeiten am Oberwagen
8.8 Hubseile
8.8.4
H
H
8 - 54

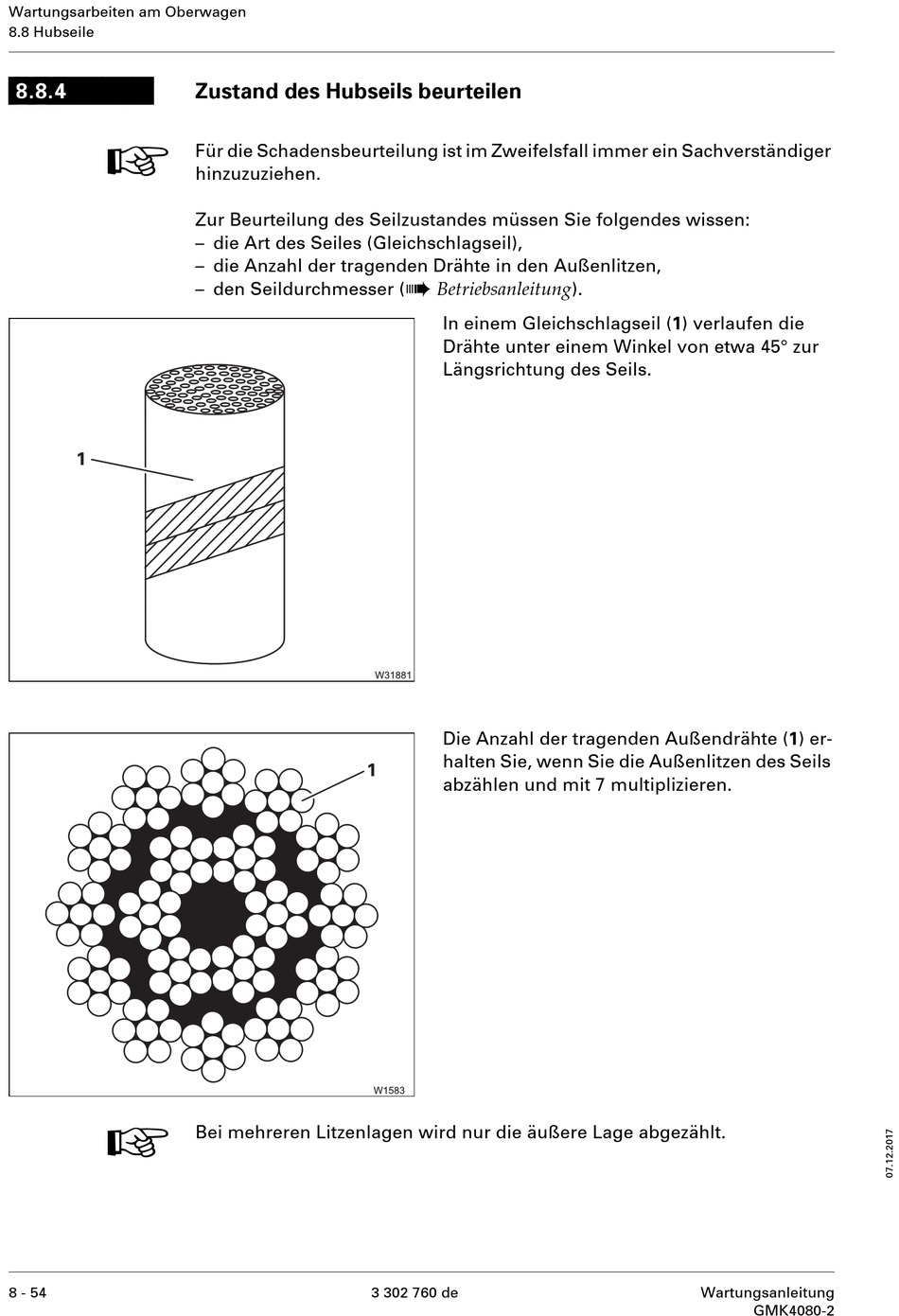

Zustand des Hubseils beurteilen

Für die Schadensbeurteilung ist im Zweifelsfall immer ein Sachverständiger
hinzuzuziehen.
Zur Beurteilung des Seilzustandes müssen Sie folgendes wissen:
– die Art des Seiles (Gleichschlagseil),
– die Anzahl der tragenden Drähte in den Außenlitzen,
– den Seildurchmesser (
Bei mehreren Litzenlagen wird nur die äußere Lage abgezählt.
à
Betriebsanleitung ).
In einem Gleichschlagseil (1) verlaufen die
Drähte unter einem Winkel von etwa 45° zur
Längsrichtung des Seils.
Die Anzahl der tragenden Außendrähte (1) er-
halten Sie, wenn Sie die Außenlitzen des Seils
abzählen und mit 7 multiplizieren.
3 302 760 de Wartungsanleitung
GMK4080-2
