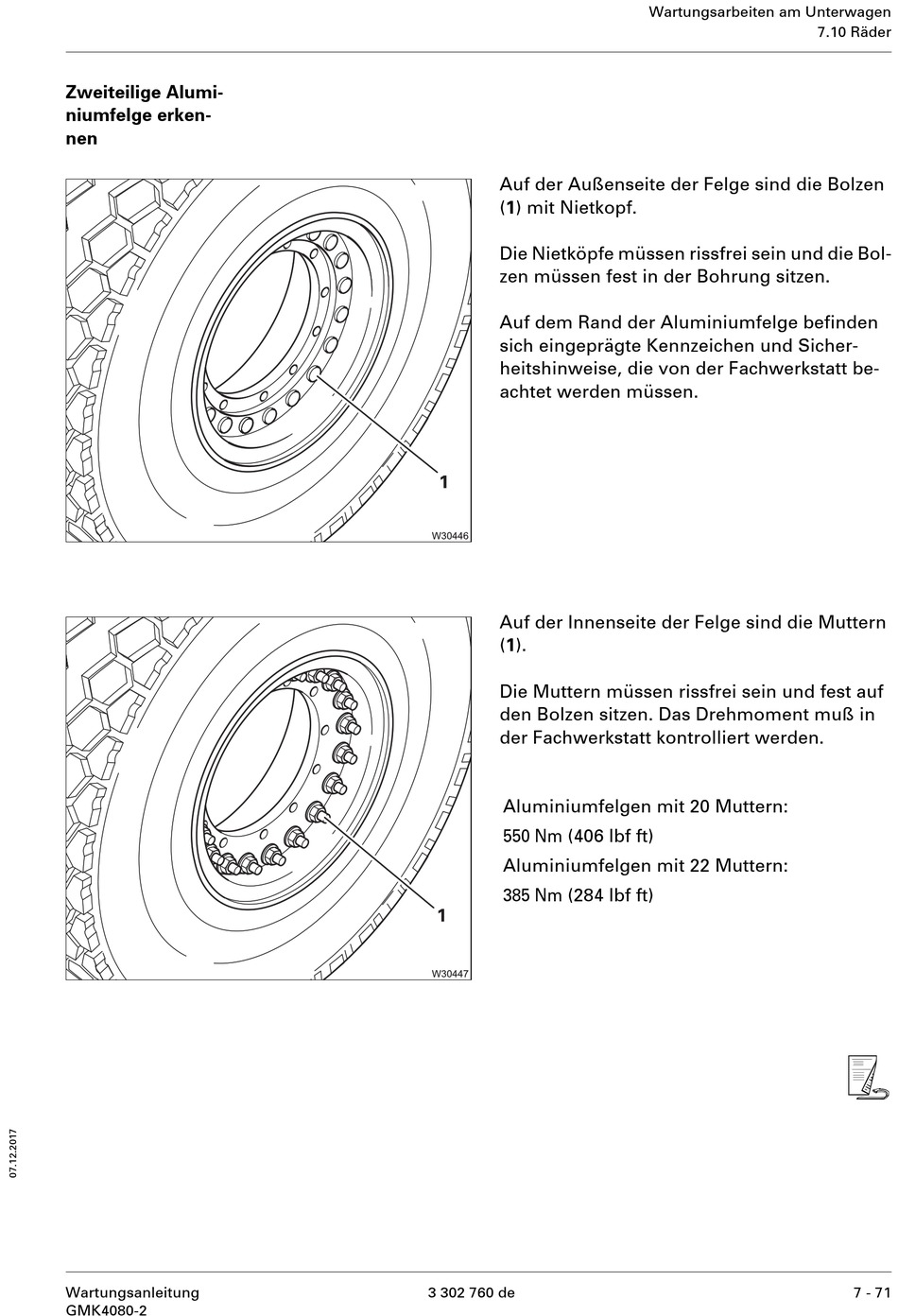

Manitowoc GMK4080-2 Wartungsanleitung Seite 153

Zweiteilige Alumi-
niumfelge erken-
nen
Wartungsanleitung
GMK4080-2
Auf der Außenseite der Felge sind die Bolzen
(1) mit Nietkopf.
Die Nietköpfe müssen rissfrei sein und die Bol-
zen müssen fest in der Bohrung sitzen.
Auf dem Rand der Aluminiumfelge befinden
sich eingeprägte Kennzeichen und Sicher-
heitshinweise, die von der Fachwerkstatt be-
achtet werden müssen.
Auf der Innenseite der Felge sind die Muttern
(1).
Die Muttern müssen rissfrei sein und fest auf
den Bolzen sitzen. Das Drehmoment muß in
der Fachwerkstatt kontrolliert werden.
Aluminiumfelgen mit 20 Muttern:
550 Nm (406 lbf ft)
Aluminiumfelgen mit 22 Muttern:
385 Nm (284 lbf ft)
3 302 760 de
Wartungsarbeiten am Unterwagen
7.10 Räder
s
7 - 71
