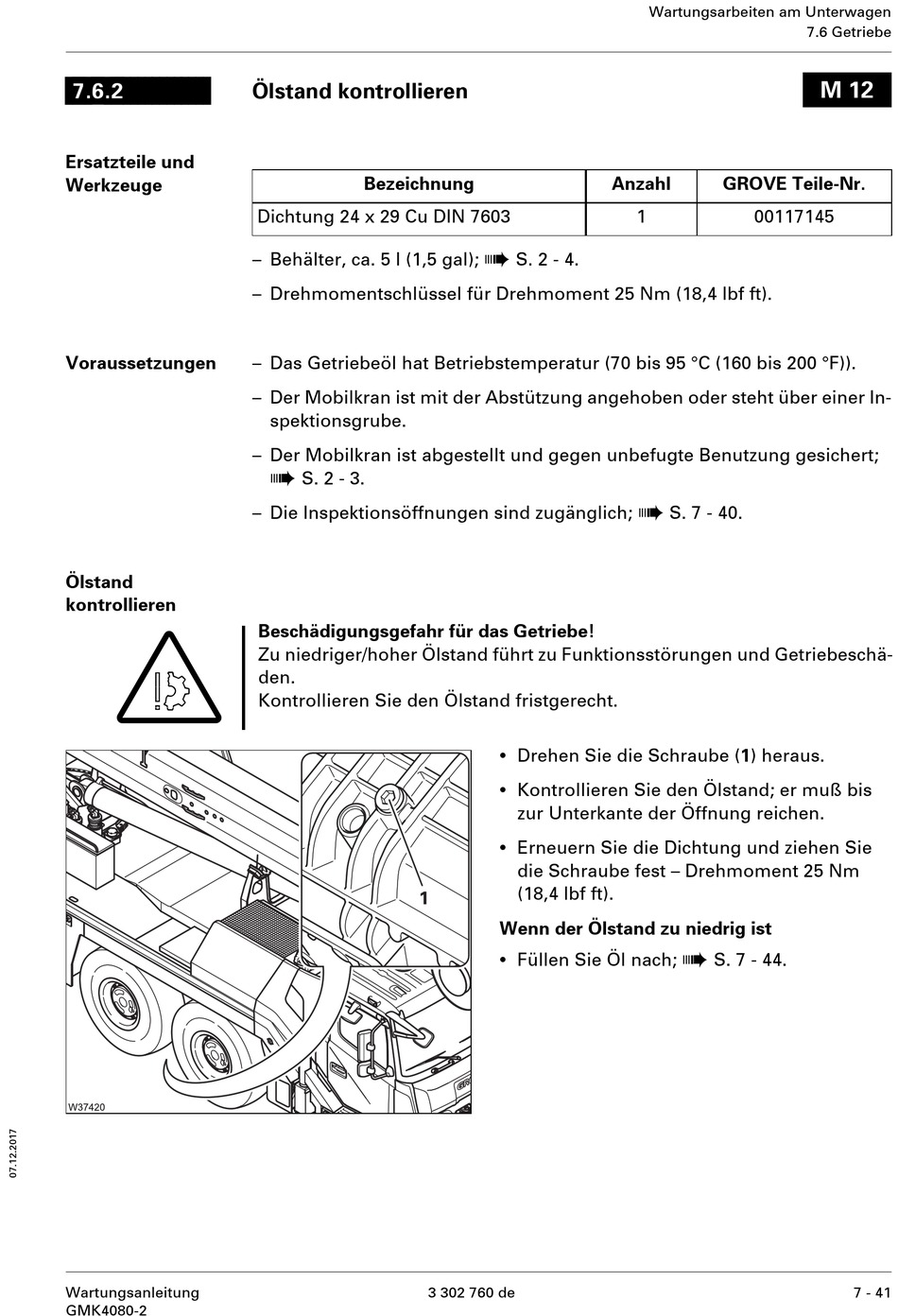

Manitowoc GMK4080-2 Wartungsanleitung Seite 123

7.6.2
Ersatzteile und
Werkzeuge
Voraussetzungen
Ölstand
kontrollieren
S
Wartungsanleitung
GMK4080-2
Ölstand kontrollieren
Bezeichnung
Dichtung 24 x 29 Cu DIN 7603
– Behälter, ca. 5 l (1,5 gal);
– Drehmomentschlüssel für Drehmoment 25 Nm (18,4 lbf ft).
– Das Getriebeöl hat Betriebstemperatur (70 bis 95 °C (160 bis 200 °F)).
– Der Mobilkran ist mit der Abstützung angehoben oder steht über einer In-
spektionsgrube.
– Der Mobilkran ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
– Die Inspektionsöffnungen sind zugänglich;
Beschädigungsgefahr für das Getriebe!
Zu niedriger/hoher Ölstand führt zu Funktionsstörungen und Getriebeschä-
den.
Kontrollieren Sie den Ölstand fristgerecht.
à
S. 2 - 4.
•
Drehen Sie die Schraube (1) heraus.
•
Kontrollieren Sie den Ölstand; er muß bis
zur Unterkante der Öffnung reichen.
•
Erneuern Sie die Dichtung und ziehen Sie
die Schraube fest – Drehmoment 25 Nm
(18,4 lbf ft).
Wenn der Ölstand zu niedrig ist
•
Füllen Sie Öl nach;
3 302 760 de
Wartungsarbeiten am Unterwagen
Anzahl GROVE Teile-Nr.
1 00117145
à
S. 7 - 40.
à
S. 7 - 44.
7.6 Getriebe
M 12
7 - 41
