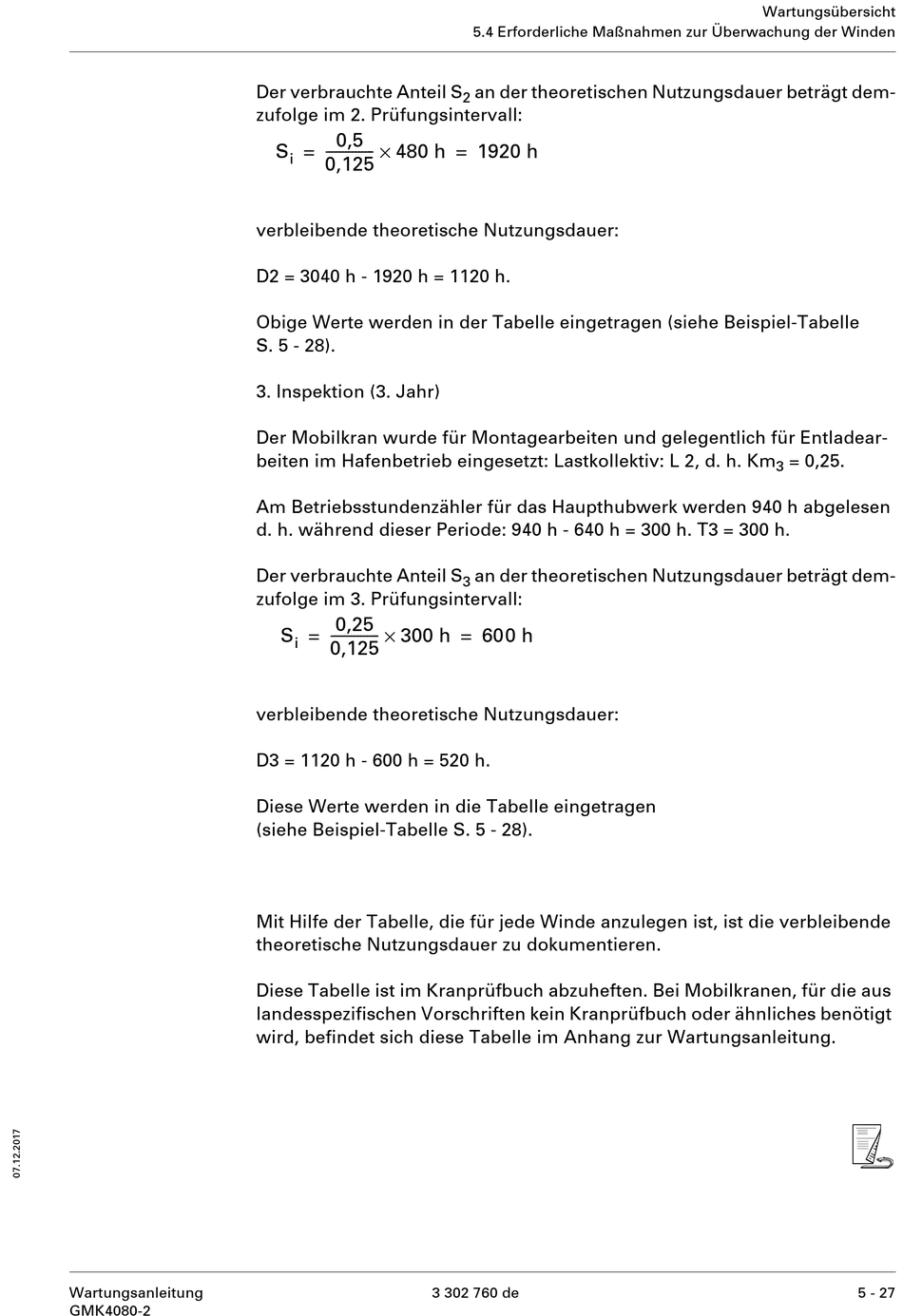

Manitowoc GMK4080-2 Wartungsanleitung Seite 75

Wartungsanleitung
GMK4080-2
Der verbrauchte Anteil S
zufolge im 2. Prüfungsintervall:
0,5
×
S -------------- - 480 h
=
i
0,125
verbleibende theoretische Nutzungsdauer:
D2 = 3040 h - 1920 h = 1120 h.
Obige Werte werden in der Tabelle eingetragen (siehe Beispiel-Tabelle
S. 5 - 28).
3. Inspektion (3. Jahr)
Der Mobilkran wurde für Montagearbeiten und gelegentlich für Entladear-
beiten im Hafenbetrieb eingesetzt: Lastkollektiv: L 2, d. h. Km
Am Betriebsstundenzähler für das Haupthubwerk werden 940 h abgelesen
d. h. während dieser Periode: 940 h - 640 h = 300 h. T3 = 300 h.
Der verbrauchte Anteil S
zufolge im 3. Prüfungsintervall:
0,25
×
-------------- -
S = 300 h
i
0,125
verbleibende theoretische Nutzungsdauer:
D3 = 1120 h - 600 h = 520 h.
Diese Werte werden in die Tabelle eingetragen
(siehe Beispiel-Tabelle S. 5 - 28).
Mit Hilfe der Tabelle, die für jede Winde anzulegen ist, ist die verbleibende
theoretische Nutzungsdauer zu dokumentieren.
Diese Tabelle ist im Kranprüfbuch abzuheften. Bei Mobilkranen, für die aus
landesspezifischen Vorschriften kein Kranprüfbuch oder ähnliches benötigt
wird, befindet sich diese Tabelle im Anhang zur Wartungsanleitung.
5.4 Erforderliche Maßnahmen zur Überwachung der Winden
an der theoretischen Nutzungsdauer beträgt dem-
2
1920 h
=
an der theoretischen Nutzungsdauer beträgt dem-
3
= 600 h
3 302 760 de
Wartungsübersicht
= 0,25.
3
s
5 - 27
