Wartungsarbeiten am Oberwagen
8.7 Hauptausleger
Teleskopteil II-V
8 - 48
•
Beachten Sie die Hinweise zu den Wartungsarbeiten.

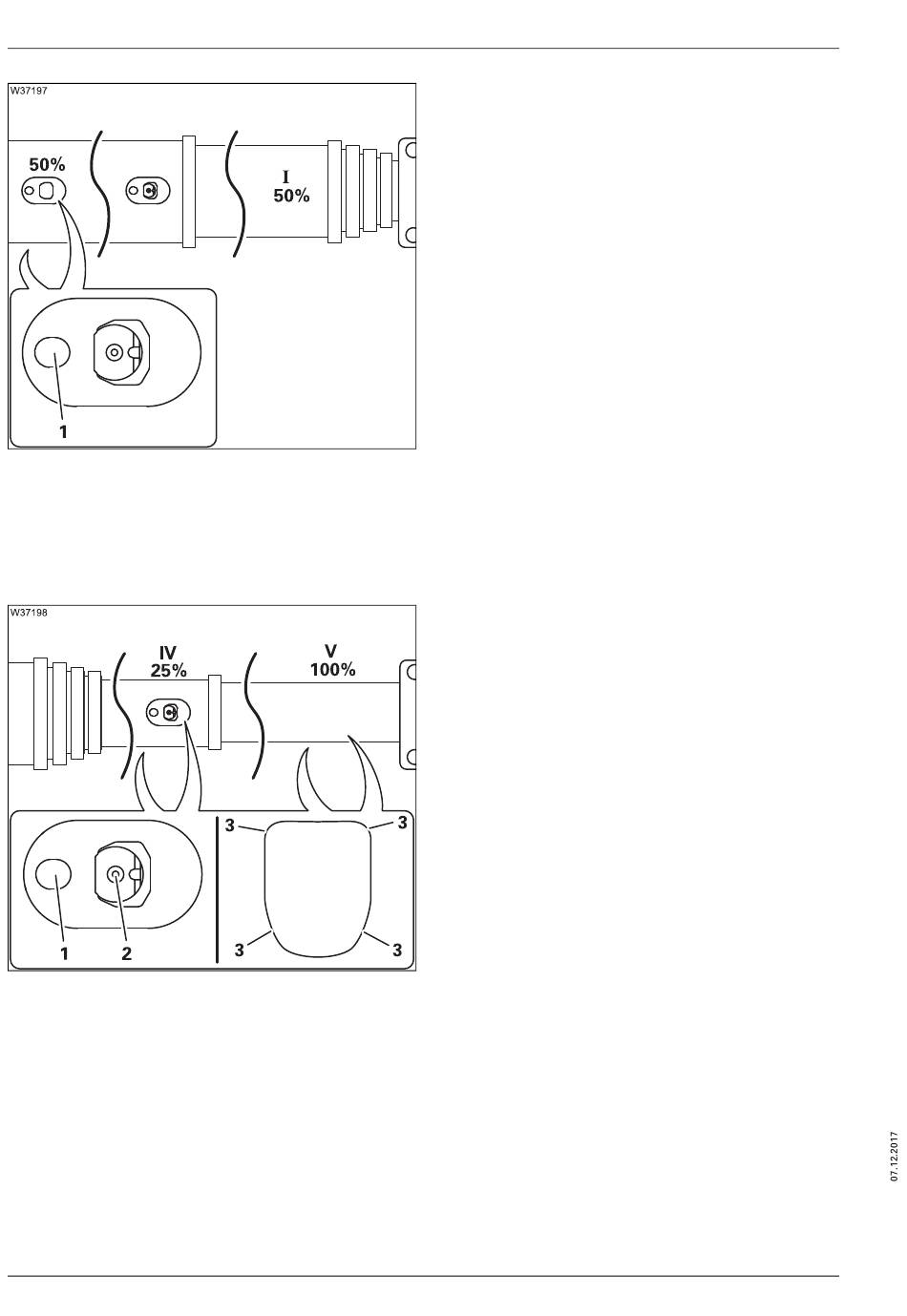

Die folgenden Bilder zeigen das Schmieren von Teleskopteil V .
Die Teleskopteile IV, III, II werden auf die gleiche Weise geschmiert.
•
Teleskopieren Sie das Teleskopteil I auf
50%.
•
Schmieren Sie die inneren, oberen Gleitflä-
chen am Schmiernippel (1) auf beiden Sei-
ten mit der Fettpresse (PAL1).
•
Teleskopieren Sie das Teleskopteil I voll-
ständig ein.
•
Teleskopieren Sie das Teleskopteil I noch-
mals vollständig aus und ein, damit sich das
Fett auf den Teleskopgleitflächen verteilt.
•
Teleskopieren Sie das Teleskopteil V auf
100% und das Teleskopteil IV auf ca. 25%.
•
Schmieren Sie die äußeren, oberen und äu-
ßeren, unteren Gleitflächen (3) mit einem
Pinsel oder einer Rolle (PAL1).
•
Schmieren Sie die inneren, oberen Gleitflä-
chen am Schmiernippel (1) auf beiden Sei-
ten mit der Fettpresse (PAL1).
•
Schmieren Sie die Verriegelungsbolzen am
Schmiernippel (2) auf beiden Seiten mit der
Fettpresse (RHUS SW 2).
•
Ver- und entriegeln Sie mehrfach das Tele-
skopteil V , damit sich das Fett in den Verrie-
gelungsbolzen verteilt.
