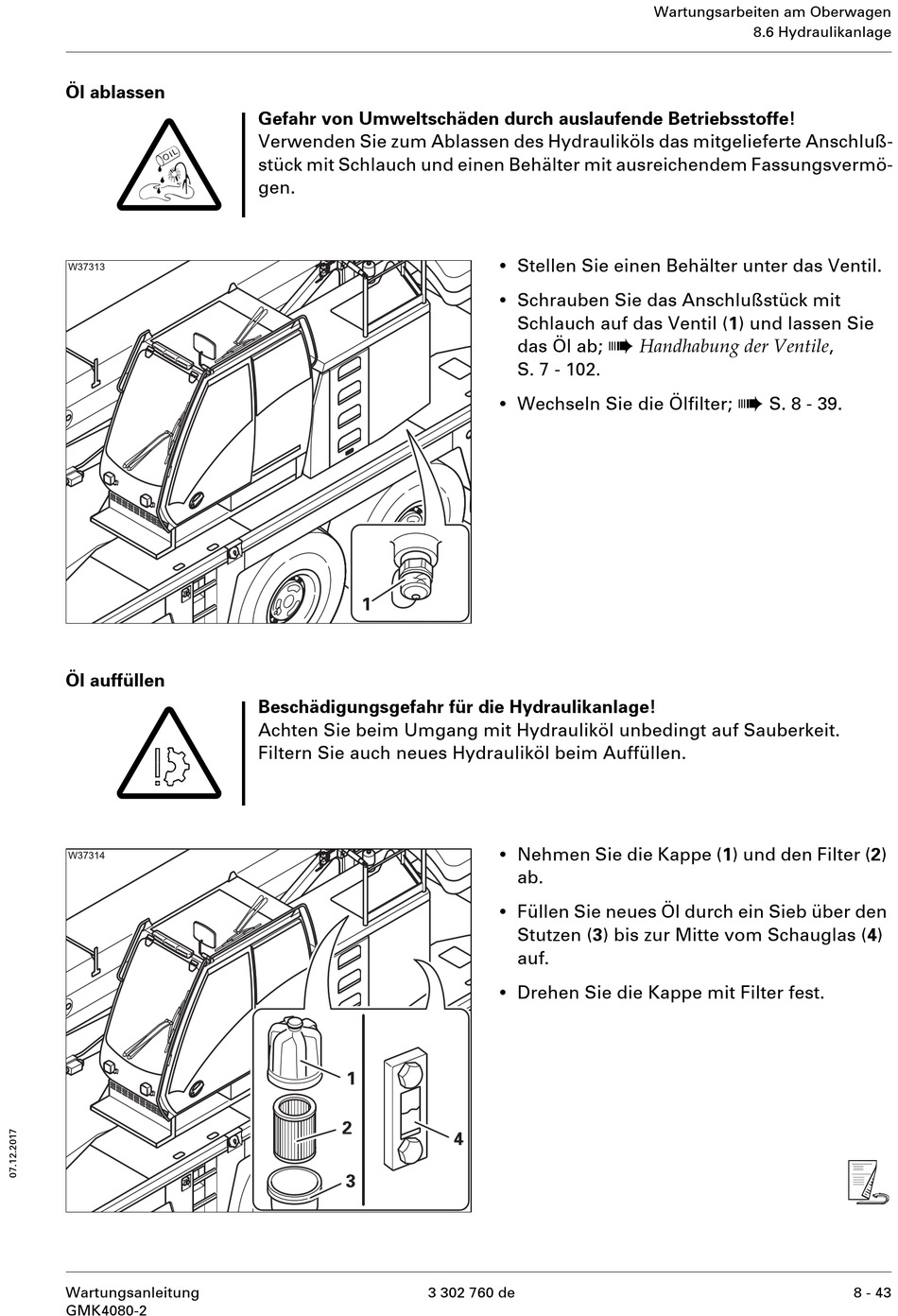

Manitowoc GMK4080-2 Wartungsanleitung Seite 265

Öl ablassen
O
Öl auffüllen
S
Wartungsanleitung
GMK4080-2
Gefahr von Umweltschäden durch auslaufende Betriebsstoffe!
Verwenden Sie zum Ablassen des Hydrauliköls das mitgelieferte Anschluß-
stück mit Schlauch und einen Behälter mit ausreichendem Fassungsvermö-
gen.
Beschädigungsgefahr für die Hydraulikanlage!
Achten Sie beim Umgang mit Hydrauliköl unbedingt auf Sauberkeit.
Filtern Sie auch neues Hydrauliköl beim Auffüllen.
3 302 760 de
Wartungsarbeiten am Oberwagen
•
Stellen Sie einen Behälter unter das Ventil.
•
Schrauben Sie das Anschlußstück mit
Schlauch auf das Ventil (1) und lassen Sie
à
Handhabung der Ventile ,
das Öl ab;
S. 7 - 102.
•
Wechseln Sie die Ölfilter;
•
Nehmen Sie die Kappe (1) und den Filter (2)
ab.
•
Füllen Sie neues Öl durch ein Sieb über den
Stutzen (3) bis zur Mitte vom Schauglas (4)
auf.
•
Drehen Sie die Kappe mit Filter fest.
8.6 Hydraulikanlage
à
S. 8 - 39.
s
8 - 43
