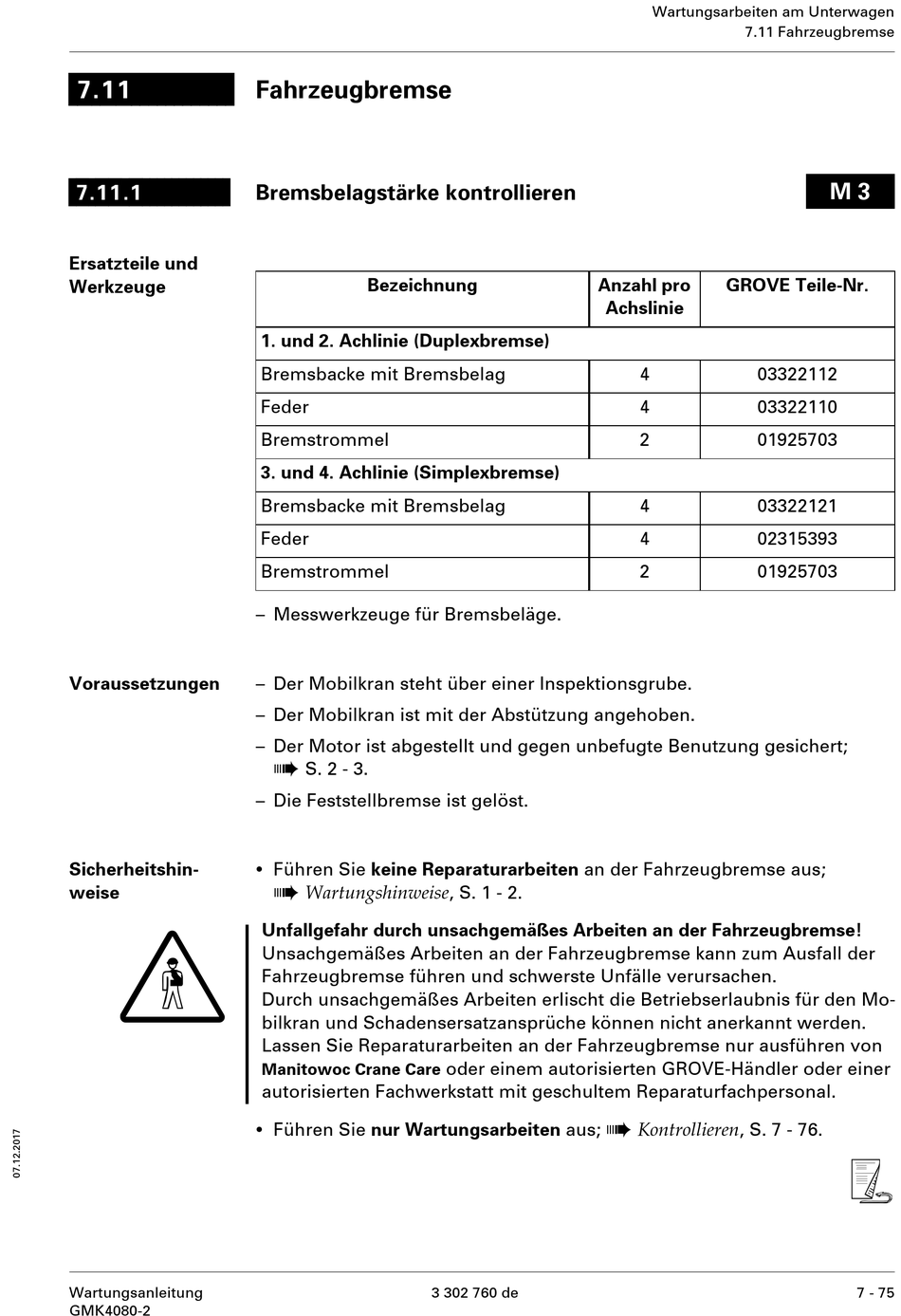

Fahrzeugbremse; Bremsbelagstärke Kontrollieren - Manitowoc GMK4080-2 Wartungsanleitung

7.11
7.11.1
Ersatzteile und
Werkzeuge
Voraussetzungen
Sicherheitshin-
weise
G
Wartungsanleitung
GMK4080-2

Fahrzeugbremse

Bremsbelagstärke kontrollieren
Bezeichnung
1. und 2. Achlinie (Duplexbremse)
Bremsbacke mit Bremsbelag
Feder
Bremstrommel
3. und 4. Achlinie (Simplexbremse)
Bremsbacke mit Bremsbelag
Feder
Bremstrommel
– Messwerkzeuge für Bremsbeläge.
– Der Mobilkran steht über einer Inspektionsgrube.
– Der Mobilkran ist mit der Abstützung angehoben.
– Der Motor ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
– Die Feststellbremse ist gelöst.
•
Führen Sie keine Reparaturarbeiten an der Fahrzeugbremse aus;
à
Wartungshinweise , S. 1 - 2.
Unfallgefahr durch unsachgemäßes Arbeiten an der Fahrzeugbremse!
Unsachgemäßes Arbeiten an der Fahrzeugbremse kann zum Ausfall der
Fahrzeugbremse führen und schwerste Unfälle verursachen.
Durch unsachgemäßes Arbeiten erlischt die Betriebserlaubnis für den Mo-
bilkran und Schadensersatzansprüche können nicht anerkannt werden.
Lassen Sie Reparaturarbeiten an der Fahrzeugbremse nur ausführen von
Manitowoc Crane Care
autorisierten Fachwerkstatt mit geschultem Reparaturfachpersonal.
•
Führen Sie nur Wartungsarbeiten aus;
Anzahl pro
oder einem autorisierten GROVE-Händler oder einer
3 302 760 de
Wartungsarbeiten am Unterwagen
7.11 Fahrzeugbremse
GROVE Teile-Nr.
Achslinie
4 03322112
4 03322110
2 01925703
4 03322121
4 02315393
2 01925703
à
Kontrollieren , S. 7 - 76.
M 3
s
7 - 75
