Manitowoc GMK4080-2 Wartungsanleitung Seite 262

Wartungsarbeiten am Oberwagen
8.6 Hydraulikanlage

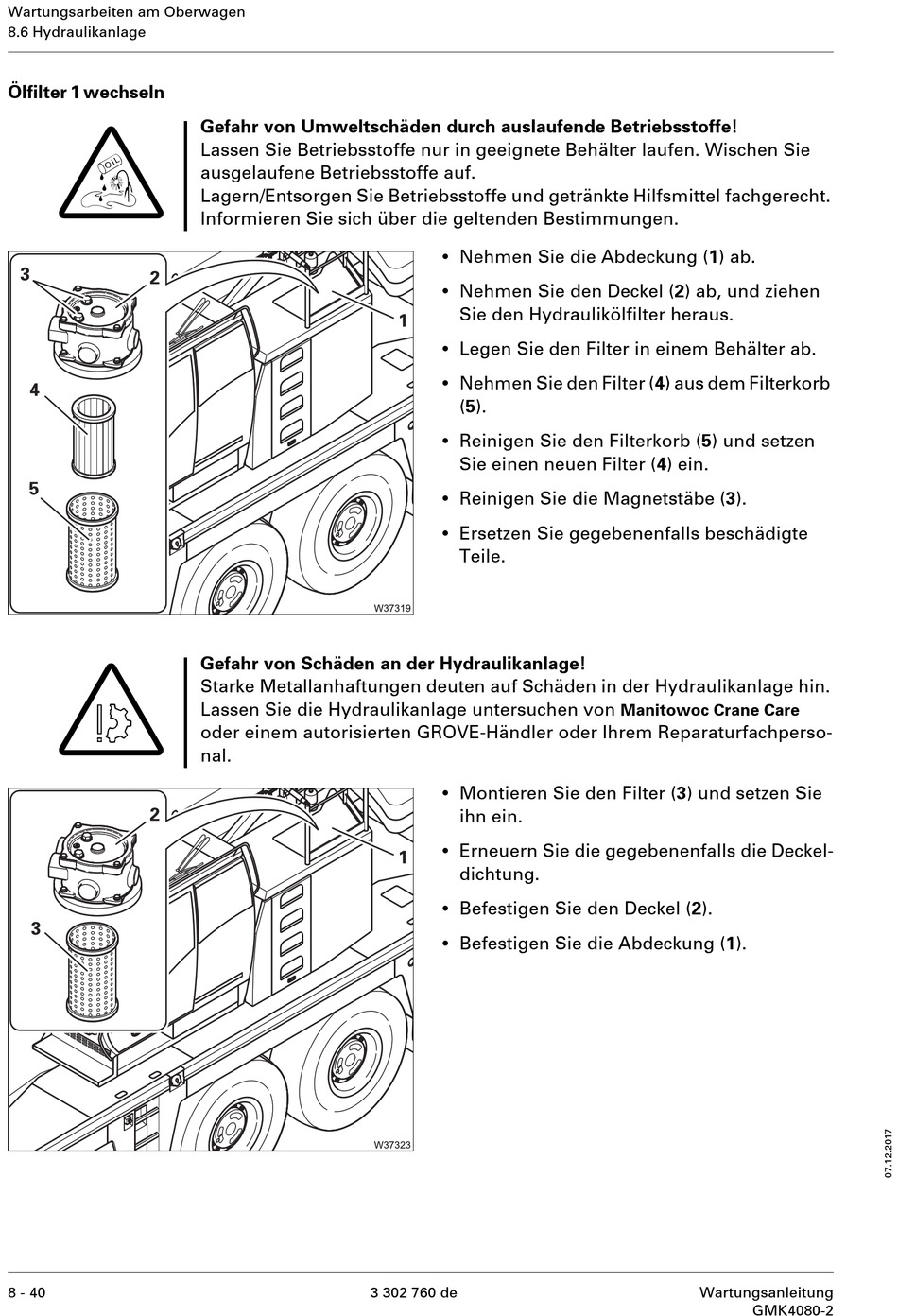

Ölfilter 1 wechseln
O
S
8 - 40
Gefahr von Umweltschäden durch auslaufende Betriebsstoffe!
Lassen Sie Betriebsstoffe nur in geeignete Behälter laufen. Wischen Sie
ausgelaufene Betriebsstoffe auf.
Lagern/Entsorgen Sie Betriebsstoffe und getränkte Hilfsmittel fachgerecht.
Informieren Sie sich über die geltenden Bestimmungen.
Gefahr von Schäden an der Hydraulikanlage!
Starke Metallanhaftungen deuten auf Schäden in der Hydraulikanlage hin.
Lassen Sie die Hydraulikanlage untersuchen von
oder einem autorisierten GROVE-Händler oder Ihrem Reparaturfachperso-
nal.
3 302 760 de
•
Nehmen Sie die Abdeckung (1) ab.
•
Nehmen Sie den Deckel (2) ab, und ziehen
Sie den Hydraulikölfilter heraus.
•
Legen Sie den Filter in einem Behälter ab.
•
Nehmen Sie den Filter (4) aus dem Filterkorb
(5).
•
Reinigen Sie den Filterkorb (5) und setzen
Sie einen neuen Filter (4) ein.
•
Reinigen Sie die Magnetstäbe (3).
•
Ersetzen Sie gegebenenfalls beschädigte
Teile.
•
Montieren Sie den Filter (3) und setzen Sie
ihn ein.
•
Erneuern Sie die gegebenenfalls die Deckel-
dichtung.
•
Befestigen Sie den Deckel (2).
•
Befestigen Sie die Abdeckung (1).
Manitowoc Crane Care
Wartungsanleitung
GMK4080-2
