Manitowoc GMK4080-2 Wartungsanleitung Seite 208

Wartungsarbeiten am Unterwagen

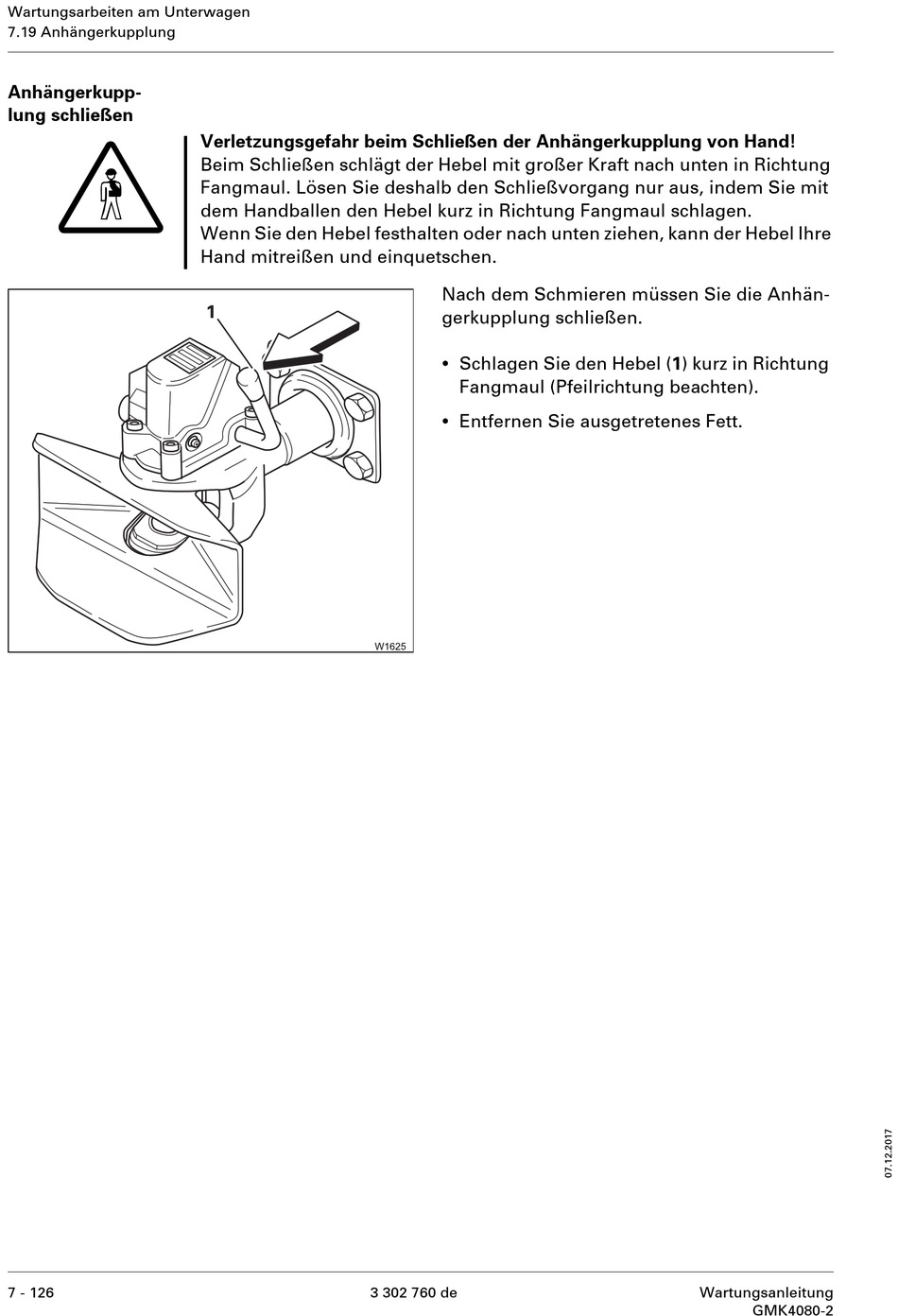

7.19 Anhängerkupplung
Anhängerkupp-
lung schließen
G
7 - 126
Verletzungsgefahr beim Schließen der Anhängerkupplung von Hand!
Beim Schließen schlägt der Hebel mit großer Kraft nach unten in Richtung
Fangmaul. Lösen Sie deshalb den Schließvorgang nur aus, indem Sie mit
dem Handballen den Hebel kurz in Richtung Fangmaul schlagen.
Wenn Sie den Hebel festhalten oder nach unten ziehen, kann der Hebel Ihre
Hand mitreißen und einquetschen.
3 302 760 de
Nach dem Schmieren müssen Sie die Anhän-
gerkupplung schließen.
•
Schlagen Sie den Hebel (1) kurz in Richtung
Fangmaul (Pfeilrichtung beachten).
•
Entfernen Sie ausgetretenes Fett.
Wartungsanleitung
GMK4080-2
