8.5
8.5.1
Werkzeuge
Voraussetzungen
Sicherheitshin-
weise
S
Wartungsanleitung
GMK4080-2

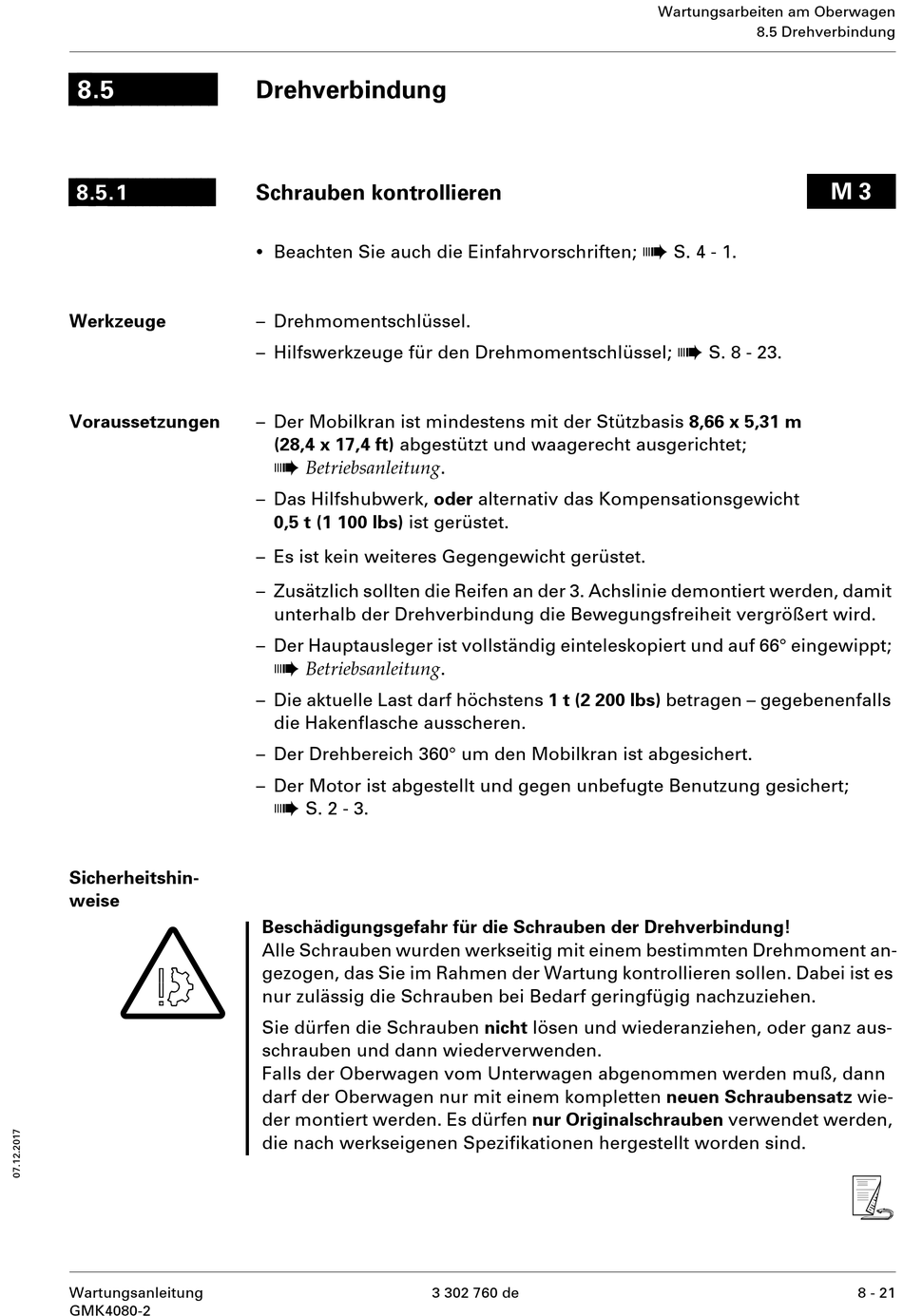

Drehverbindung
Schrauben kontrollieren
•
Beachten Sie auch die Einfahrvorschriften;
– Drehmomentschlüssel.
– Hilfswerkzeuge für den Drehmomentschlüssel;
– Der Mobilkran ist mindestens mit der Stützbasis 8,66 x 5,31 m
(28,4 x 17,4 ft) abgestützt und waagerecht ausgerichtet;
à
Betriebsanleitung .
– Das Hilfshubwerk, oder alternativ das Kompensationsgewicht
0,5 t (1 100 lbs) ist gerüstet.
– Es ist kein weiteres Gegengewicht gerüstet.
– Zusätzlich sollten die Reifen an der 3. Achslinie demontiert werden, damit
unterhalb der Drehverbindung die Bewegungsfreiheit vergrößert wird.
– Der Hauptausleger ist vollständig einteleskopiert und auf 66° eingewippt;
à
Betriebsanleitung .
– Die aktuelle Last darf höchstens 1 t (2 200 lbs) betragen – gegebenenfalls
die Hakenflasche ausscheren.
– Der Drehbereich 360° um den Mobilkran ist abgesichert.
– Der Motor ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
Beschädigungsgefahr für die Schrauben der Drehverbindung!
Alle Schrauben wurden werkseitig mit einem bestimmten Drehmoment an-
gezogen, das Sie im Rahmen der Wartung kontrollieren sollen. Dabei ist es
nur zulässig die Schrauben bei Bedarf geringfügig nachzuziehen.
Sie dürfen die Schrauben nicht lösen und wiederanziehen, oder ganz aus-
schrauben und dann wiederverwenden.
Falls der Oberwagen vom Unterwagen abgenommen werden muß, dann
darf der Oberwagen nur mit einem kompletten neuen Schraubensatz wie-
der montiert werden. Es dürfen nur Originalschrauben verwendet werden,
die nach werkseigenen Spezifikationen hergestellt worden sind.
3 302 760 de
Wartungsarbeiten am Oberwagen
8.5 Drehverbindung
à
S. 4 - 1.
à
S. 8 - 23.
M 3
s
8 - 21
