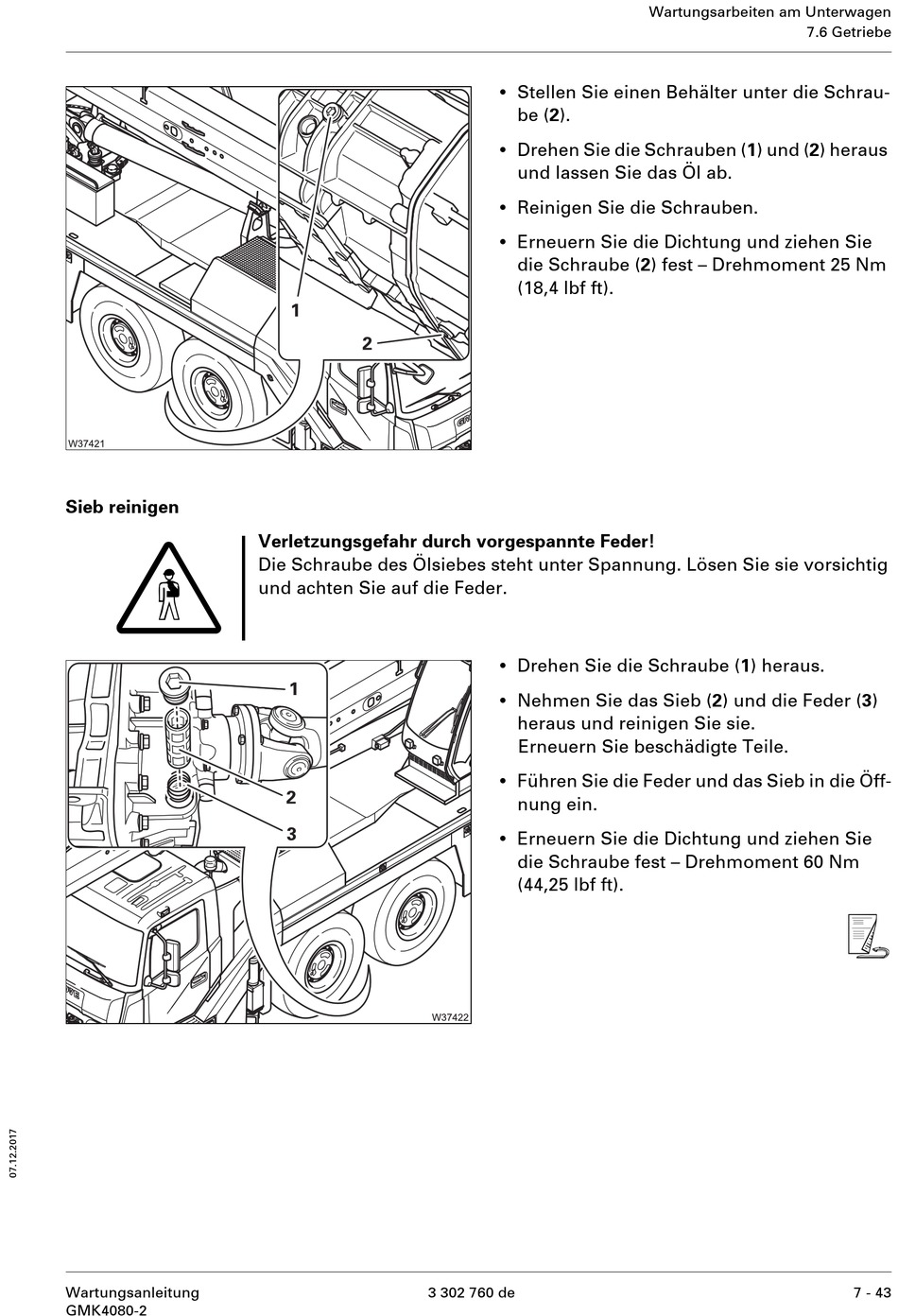

Manitowoc GMK4080-2 Wartungsanleitung Seite 125

Sieb reinigen
G
Wartungsanleitung
GMK4080-2
Verletzungsgefahr durch vorgespannte Feder!
Die Schraube des Ölsiebes steht unter Spannung. Lösen Sie sie vorsichtig
und achten Sie auf die Feder.
3 302 760 de
Wartungsarbeiten am Unterwagen
•
Stellen Sie einen Behälter unter die Schrau-
be (2).
•
Drehen Sie die Schrauben (1) und (2) heraus
und lassen Sie das Öl ab.
•
Reinigen Sie die Schrauben.
•
Erneuern Sie die Dichtung und ziehen Sie
die Schraube (2) fest – Drehmoment 25 Nm
(18,4 lbf ft).
•
Drehen Sie die Schraube (1) heraus.
•
Nehmen Sie das Sieb (2) und die Feder (3)
heraus und reinigen Sie sie.
Erneuern Sie beschädigte Teile.
•
Führen Sie die Feder und das Sieb in die Öff-
nung ein.
•
Erneuern Sie die Dichtung und ziehen Sie
die Schraube fest – Drehmoment 60 Nm
(44,25 lbf ft).
7.6 Getriebe
s
7 - 43
