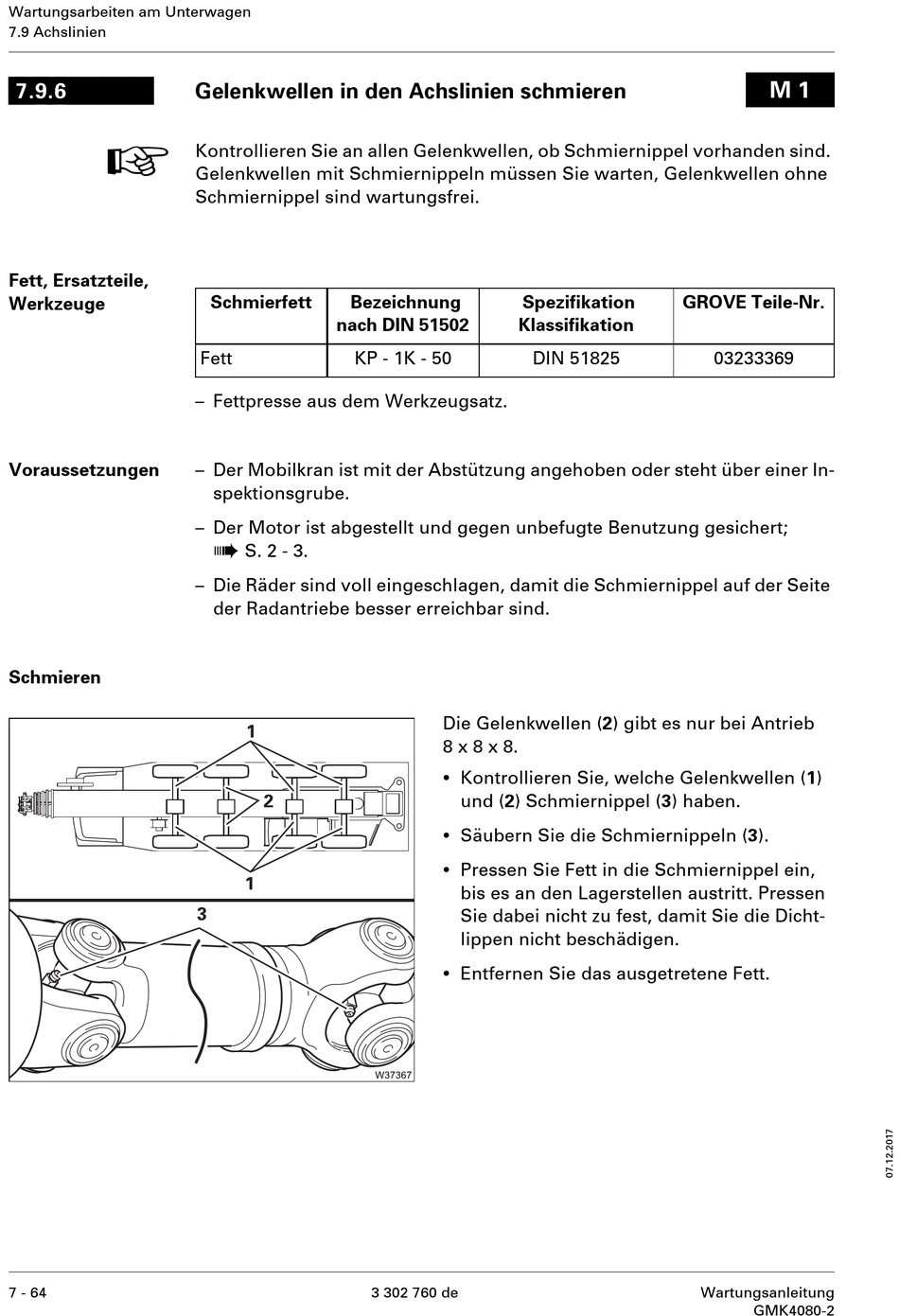

Gelenkwellen In Den Achslinien Schmieren - Manitowoc GMK4080-2 Wartungsanleitung

Wartungsarbeiten am Unterwagen
7.9 Achslinien
7.9.6
H
Fett, Ersatzteile,
Werkzeuge
Voraussetzungen
Schmieren
7 - 64

Gelenkwellen in den Achslinien schmieren

Kontrollieren Sie an allen Gelenkwellen, ob Schmiernippel vorhanden sind.
Gelenkwellen mit Schmiernippeln müssen Sie warten, Gelenkwellen ohne
Schmiernippel sind wartungsfrei.
Schmierfett Bezeichnung
nach DIN 51502
Fett KP - 1K - 50
– Fettpresse aus dem Werkzeugsatz.
– Der Mobilkran ist mit der Abstützung angehoben oder steht über einer In-
spektionsgrube.
– Der Motor ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
– Die Räder sind voll eingeschlagen, damit die Schmiernippel auf der Seite
der Radantriebe besser erreichbar sind.
Spezifikation
Klassifikation
DIN 51825
Die Gelenkwellen (2) gibt es nur bei Antrieb
8 x 8 x 8.
•
Kontrollieren Sie, welche Gelenkwellen (1)
und (2) Schmiernippel (3) haben.
•
Säubern Sie die Schmiernippeln (3).
•
Pressen Sie Fett in die Schmiernippel ein,
bis es an den Lagerstellen austritt. Pressen
Sie dabei nicht zu fest, damit Sie die Dicht-
lippen nicht beschädigen.
•
Entfernen Sie das ausgetretene Fett.
3 302 760 de
M 1
GROVE Teile-Nr.
03233369
Wartungsanleitung
GMK4080-2
