Wartungsarbeiten am Oberwagen
8.5 Drehverbindung
8.5.4
Intervall verkürzen
Ersatzteile und
Werkzeuge
Voraussetzungen
Typ
8 - 28

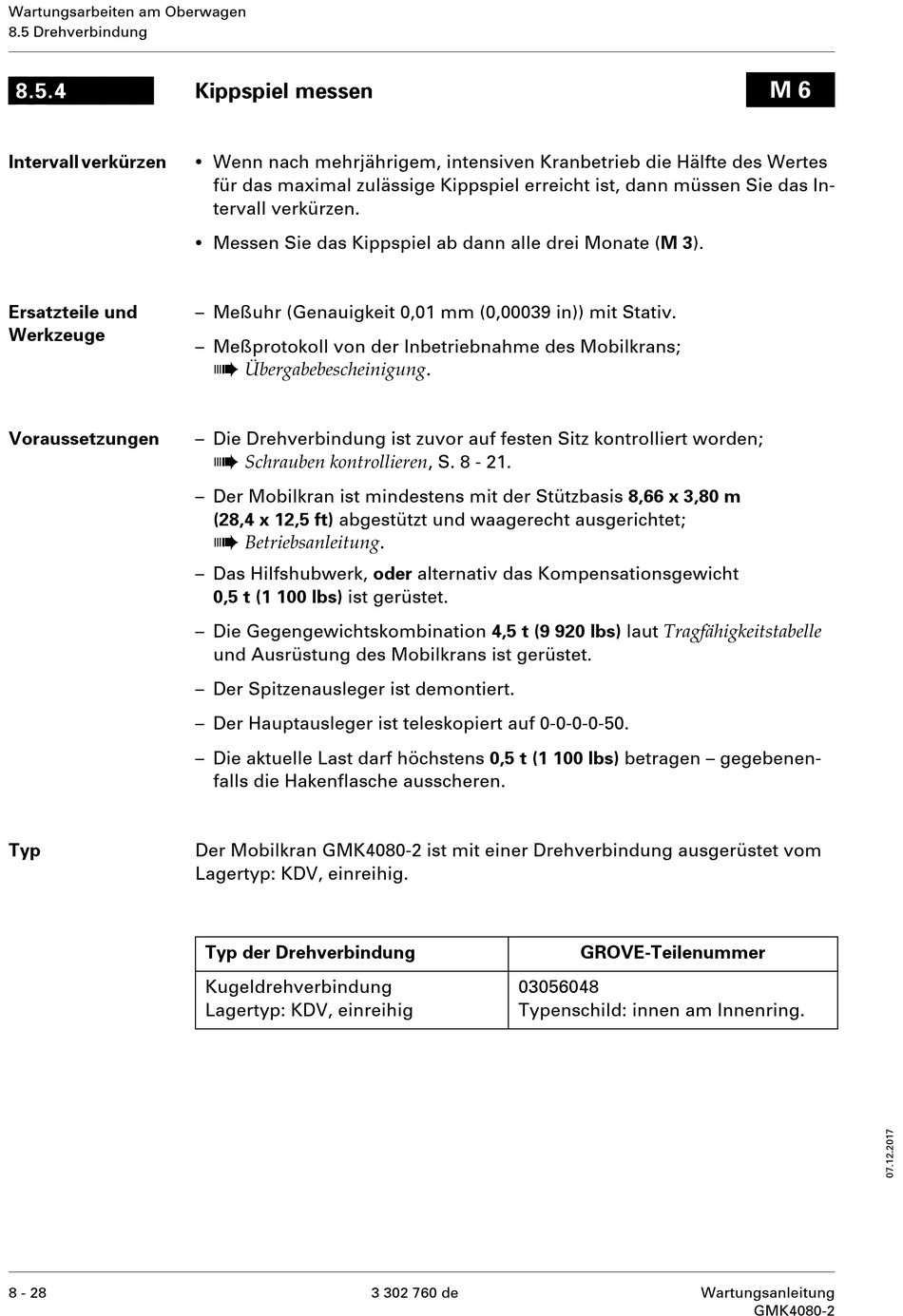

Kippspiel messen
•
Wenn nach mehrjährigem, intensiven Kranbetrieb die Hälfte des Wertes
für das maximal zulässige Kippspiel erreicht ist, dann müssen Sie das In-
tervall verkürzen.
•
Messen Sie das Kippspiel ab dann alle drei Monate (M 3).
– Meßuhr (Genauigkeit 0,01 mm (0,00039 in)) mit Stativ.
– Meßprotokoll von der Inbetriebnahme des Mobilkrans;
à
Übergabebescheinigung .
– Die Drehverbindung ist zuvor auf festen Sitz kontrolliert worden;
à
Schrauben kontrollieren , S. 8 - 21.
– Der Mobilkran ist mindestens mit der Stützbasis 8,66 x 3,80 m
(28,4 x 12,5 ft) abgestützt und waagerecht ausgerichtet;
à
Betriebsanleitung .
– Das Hilfshubwerk, oder alternativ das Kompensationsgewicht
0,5 t (1 100 lbs) ist gerüstet.
– Die Gegengewichtskombination 4,5 t (9 920 lbs) laut Tragfähigkeitstabelle
und Ausrüstung des Mobilkrans ist gerüstet.
– Der Spitzenausleger ist demontiert.
– Der Hauptausleger ist teleskopiert auf 0-0-0-0-50.
– Die aktuelle Last darf höchstens 0,5 t (1 100 lbs) betragen – gegebenen-
falls die Hakenflasche ausscheren.
Der Mobilkran GMK4080-2 ist mit einer Drehverbindung ausgerüstet vom
Lagertyp: KDV, einreihig.
Typ der Drehverbindung
Kugeldrehverbindung
Lagertyp: KDV, einreihig
03056048
Typenschild: innen am Innenring.
3 302 760 de
GROVE-Teilenummer
Wartungsanleitung
M 6
GMK4080-2
