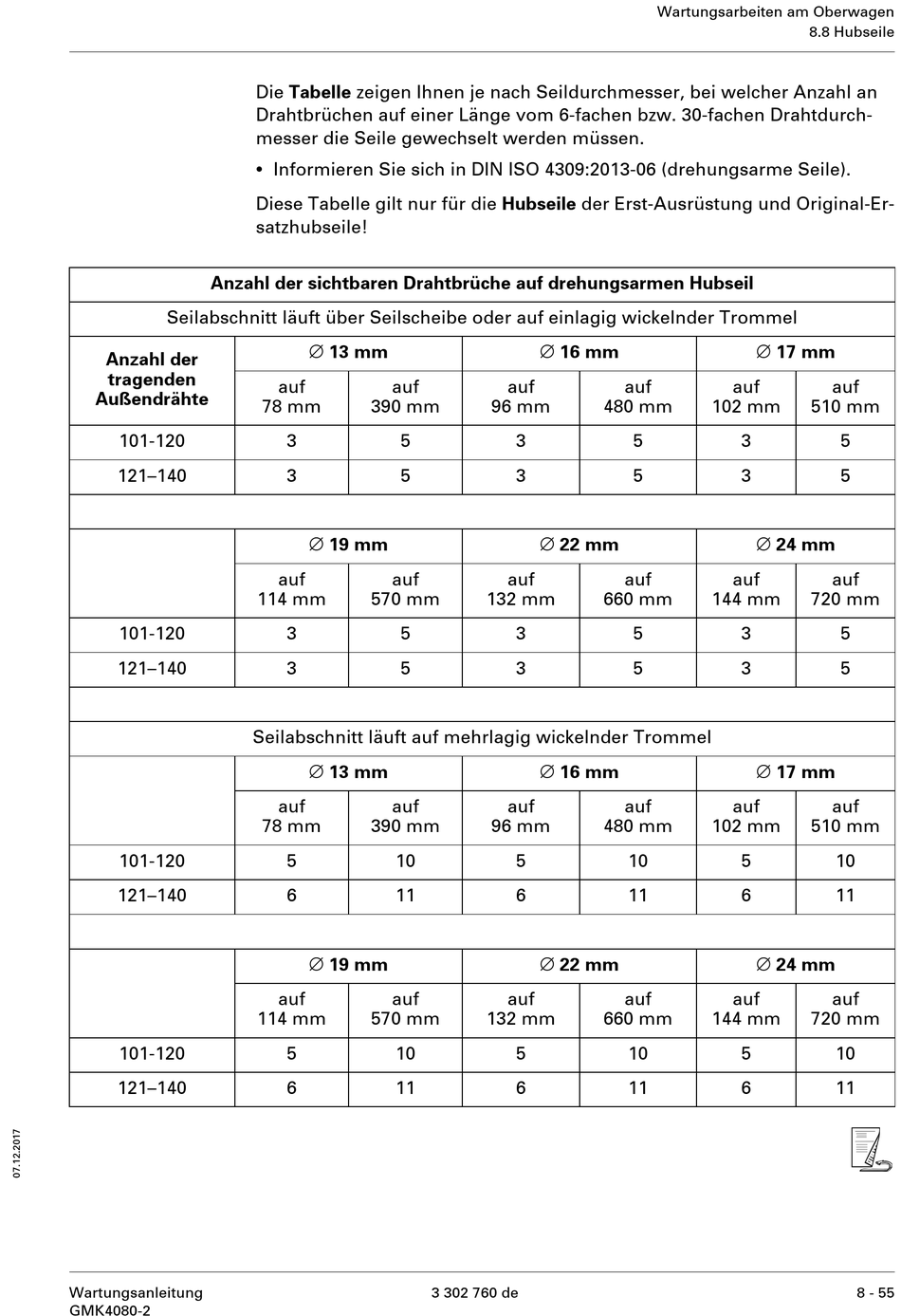

Manitowoc GMK4080-2 Wartungsanleitung Seite 277

Anzahl der sichtbaren Drahtbrüche auf drehungsarmen Hubseil
Seilabschnitt läuft über Seilscheibe oder auf einlagig wickelnder Trommel
Anzahl der
tragenden
Außendrähte
101-120
121–140
101-120
121–140
101-120
121–140
101-120
121–140
Wartungsanleitung
GMK4080-2
Die Tabelle zeigen Ihnen je nach Seildurchmesser, bei welcher Anzahl an
Drahtbrüchen auf einer Länge vom 6-fachen bzw. 30-fachen Drahtdurch-
messer die Seile gewechselt werden müssen.
•
Informieren Sie sich in DIN ISO 4309:2013-06 (drehungsarme Seile).
Diese Tabelle gilt nur für die Hubseile der Erst-Ausrüstung und Original-Er-
satzhubseile!
∅ 13 mm
auf auf
78 mm 390 mm
3 5
3 5
∅ 19 mm
auf auf
114 mm 570 mm
3 5
3 5
Seilabschnitt läuft auf mehrlagig wickelnder Trommel
∅ 13 mm
auf auf
78 mm 390 mm
5 10
6 11
∅ 19 mm
auf auf
114 mm 570 mm
5 10
6 11
∅ 16 mm
auf
96 mm
3
3
∅ 22 mm
auf
132 mm
3
3
∅ 16 mm
auf
96 mm
5
6
∅ 22 mm
auf
132 mm
5
6
3 302 760 de
Wartungsarbeiten am Oberwagen
∅ 17 mm
auf auf
480 mm 102 mm
5 3
5 3
∅ 24 mm
auf auf
660 mm 144 mm
5 3
5 3
∅ 17 mm
auf auf
480 mm 102 mm
10 5
11 6
∅ 24 mm
auf auf
660 mm 144 mm
10 5
11 6
8.8 Hubseile
auf
510 mm
5
5
auf
720 mm
5
5
auf
510 mm
10
11
auf
720 mm
10
11
s
8 - 55
