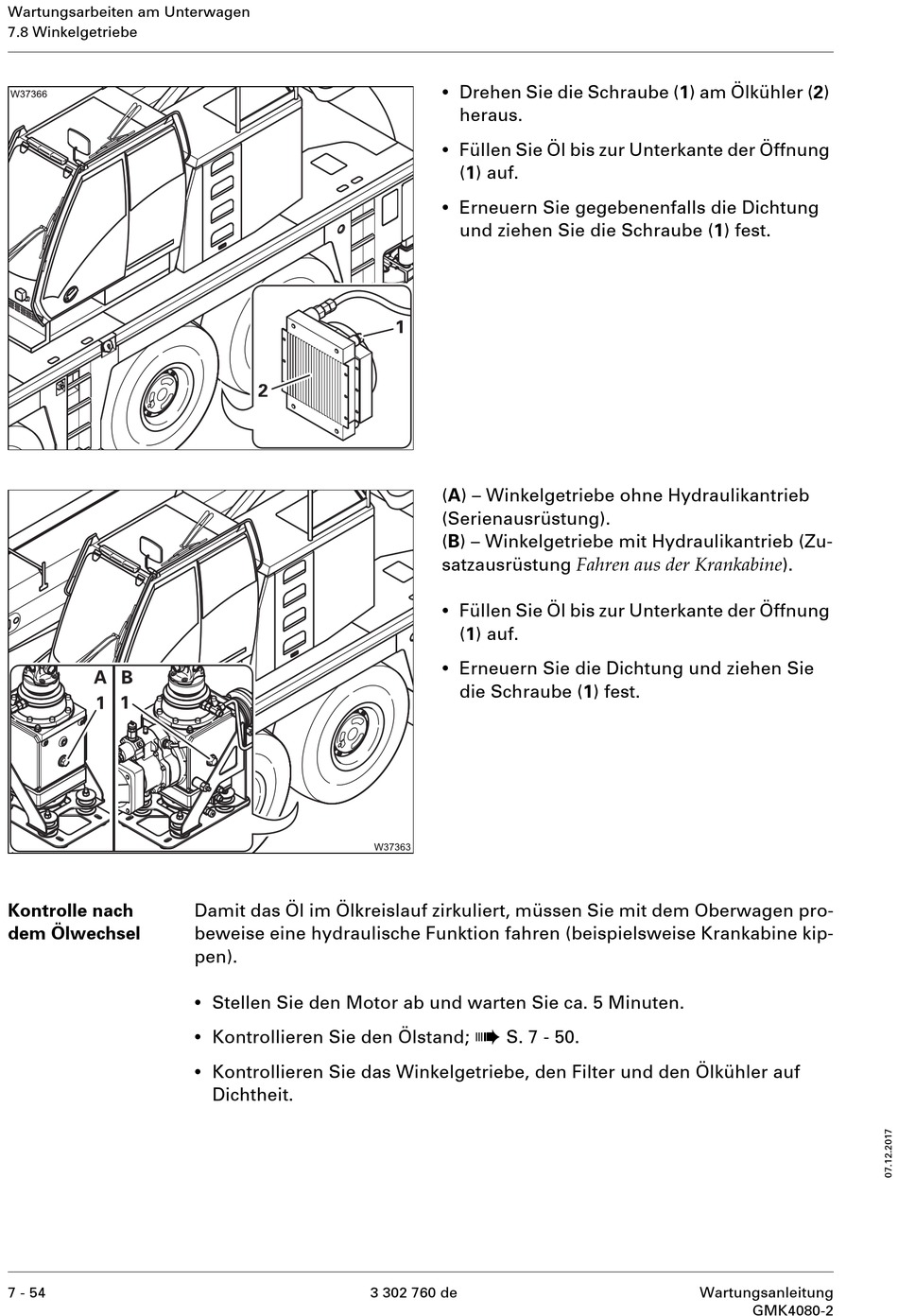

Manitowoc GMK4080-2 Wartungsanleitung Seite 136

Wartungsarbeiten am Unterwagen
7.8 Winkelgetriebe
Kontrolle nach
dem Ölwechsel
7 - 54
Damit das Öl im Ölkreislauf zirkuliert, müssen Sie mit dem Oberwagen pro-
beweise eine hydraulische Funktion fahren (beispielsweise Krankabine kip-
pen).
•
Stellen Sie den Motor ab und warten Sie ca. 5 Minuten.
•
Kontrollieren Sie den Ölstand;
•
Kontrollieren Sie das Winkelgetriebe, den Filter und den Ölkühler auf
Dichtheit.
•
Drehen Sie die Schraube (1) am Ölkühler (2)
heraus.
•
Füllen Sie Öl bis zur Unterkante der Öffnung
(1) auf.
•
Erneuern Sie gegebenenfalls die Dichtung
und ziehen Sie die Schraube (1) fest.
(A) – Winkelgetriebe ohne Hydraulikantrieb
(Serienausrüstung).
(B) – Winkelgetriebe mit Hydraulikantrieb (Zu-
satzausrüstung Fahren aus der Krankabine ).
•
Füllen Sie Öl bis zur Unterkante der Öffnung
(1) auf.
•
Erneuern Sie die Dichtung und ziehen Sie
die Schraube (1) fest.
à
S. 7 - 50.
3 302 760 de Wartungsanleitung
GMK4080-2
