Drehtischverriegelung Schmieren - Manitowoc GMK4080-2 Wartungsanleitung

Wartungsarbeiten am Oberwagen
8.5 Drehverbindung
8.5.5
Fett, Ersatzteile,
Werkzeuge
Voraussetzungen
Schmieren
8 - 30

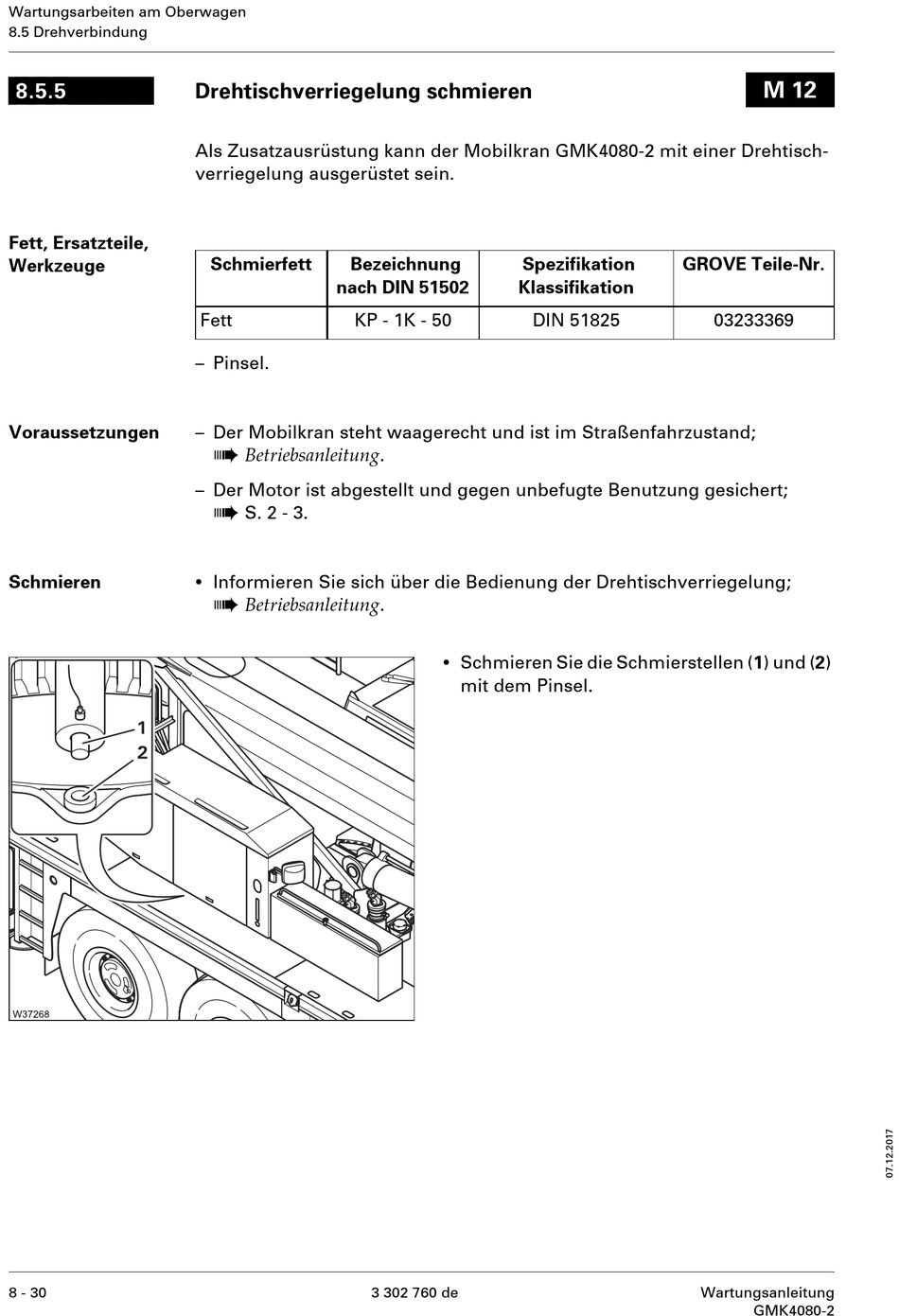

Drehtischverriegelung schmieren

Als Zusatzausrüstung kann der Mobilkran GMK4080-2 mit einer Drehtisch-
verriegelung ausgerüstet sein.
Schmierfett Bezeichnung
nach DIN 51502
Fett KP - 1K - 50
– Pinsel.
– Der Mobilkran steht waagerecht und ist im Straßenfahrzustand;
à
Betriebsanleitung .
– Der Motor ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
•
Informieren Sie sich über die Bedienung der Drehtischverriegelung;
à
Betriebsanleitung .
Spezifikation
Klassifikation
DIN 51825
•
Schmieren Sie die Schmierstellen (1) und (2)
mit dem Pinsel.
3 302 760 de
M 12
GROVE Teile-Nr.
03233369
Wartungsanleitung
GMK4080-2
