Manitowoc GMK4080-2 Wartungsanleitung Seite 176

Wartungsarbeiten am Unterwagen
7.15 Hydraulikanlage

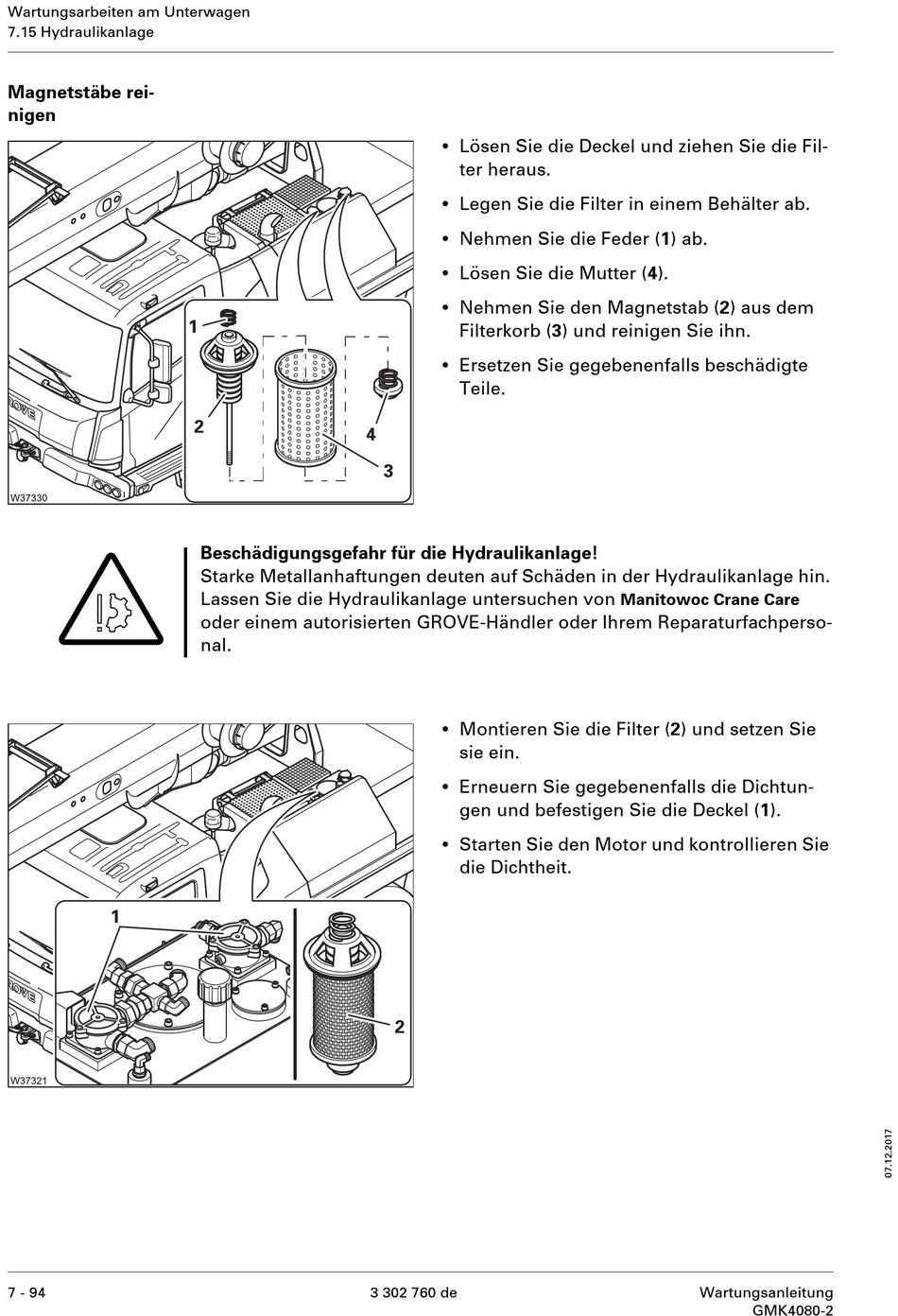

Magnetstäbe rei-
nigen
S
7 - 94
Beschädigungsgefahr für die Hydraulikanlage!
Starke Metallanhaftungen deuten auf Schäden in der Hydraulikanlage hin.
Lassen Sie die Hydraulikanlage untersuchen von
oder einem autorisierten GROVE-Händler oder Ihrem Reparaturfachperso-
nal.
3 302 760 de
•
Lösen Sie die Deckel und ziehen Sie die Fil-
ter heraus.
•
Legen Sie die Filter in einem Behälter ab.
•
Nehmen Sie die Feder (1) ab.
•
Lösen Sie die Mutter (4).
•
Nehmen Sie den Magnetstab (2) aus dem
Filterkorb (3) und reinigen Sie ihn.
•
Ersetzen Sie gegebenenfalls beschädigte
Teile.
•
Montieren Sie die Filter (2) und setzen Sie
sie ein.
•
Erneuern Sie gegebenenfalls die Dichtun-
gen und befestigen Sie die Deckel (1).
•
Starten Sie den Motor und kontrollieren Sie
die Dichtheit.
Manitowoc Crane Care
Wartungsanleitung
GMK4080-2
