Wartungsarbeiten am Oberwagen
8.6 Hydraulikanlage
Ölproben entneh-
men
8 - 38
•
Stellen Sie den Motor ab.
•
Nehmen Sie den Schlauch ab;
•
Verschließen Sie die Laborflasche und verschicken Sie sie;
das Labor schicken , S. 7 - 99.
•
Stellen Sie den Zustand des Öls fest;
S. 7 - 99.

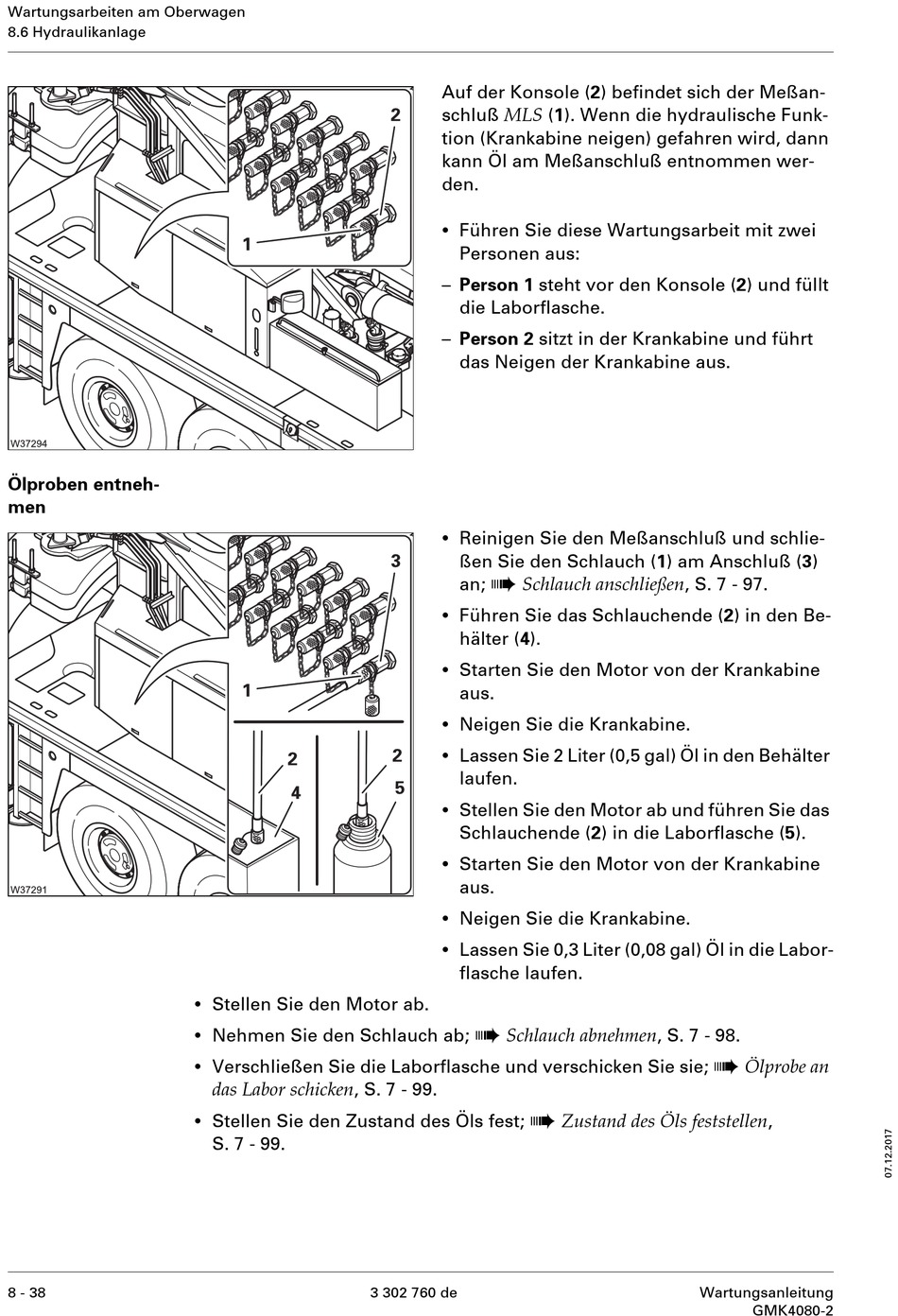

Auf der Konsole (2) befindet sich der Meßan-
schluß MLS (1). Wenn die hydraulische Funk-
tion (Krankabine neigen) gefahren wird, dann
kann Öl am Meßanschluß entnommen wer-
den.
•
Führen Sie diese Wartungsarbeit mit zwei
Personen aus:
– Person 1 steht vor den Konsole (2) und füllt
die Laborflasche.
– Person 2 sitzt in der Krankabine und führt
das Neigen der Krankabine aus.
•
Reinigen Sie den Meßanschluß und schlie-
ßen Sie den Schlauch (1) am Anschluß (3)
à
an;
Schlauch anschließen , S. 7 - 97.
•
Führen Sie das Schlauchende (2) in den Be-
hälter (4).
•
Starten Sie den Motor von der Krankabine
aus.
•
Neigen Sie die Krankabine.
•
Lassen Sie 2 Liter (0,5 gal) Öl in den Behälter
laufen.
•
Stellen Sie den Motor ab und führen Sie das
Schlauchende (2) in die Laborflasche (5).
•
Starten Sie den Motor von der Krankabine
aus.
•
Neigen Sie die Krankabine.
•
Lassen Sie 0,3 Liter (0,08 gal) Öl in die Labor-
flasche laufen.
à
Schlauch abnehmen , S. 7 - 98.
à
3 302 760 de
à
Zustand des Öls feststellen ,
Wartungsanleitung
Ölprobe an
GMK4080-2
