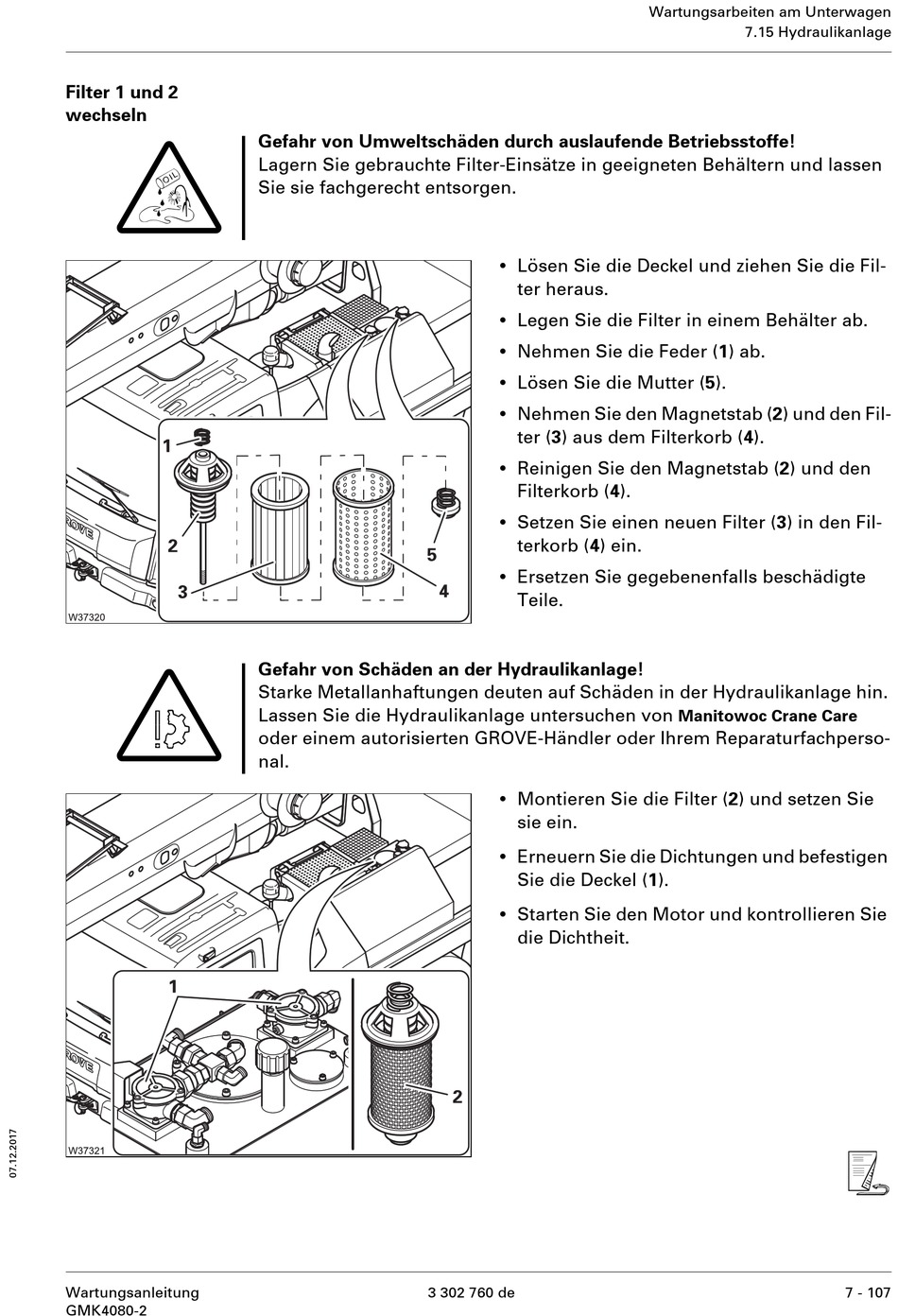

Filter 1 und 2
wechseln
O
S
Wartungsanleitung
GMK4080-2
Gefahr von Umweltschäden durch auslaufende Betriebsstoffe!
Lagern Sie gebrauchte Filter-Einsätze in geeigneten Behältern und lassen
Sie sie fachgerecht entsorgen.
Gefahr von Schäden an der Hydraulikanlage!
Starke Metallanhaftungen deuten auf Schäden in der Hydraulikanlage hin.
Lassen Sie die Hydraulikanlage untersuchen von
oder einem autorisierten GROVE-Händler oder Ihrem Reparaturfachperso-
nal.
3 302 760 de
Wartungsarbeiten am Unterwagen
•
Lösen Sie die Deckel und ziehen Sie die Fil-
ter heraus.
•
Legen Sie die Filter in einem Behälter ab.
•
Nehmen Sie die Feder (1) ab.
•
Lösen Sie die Mutter (5).
•
Nehmen Sie den Magnetstab (2) und den Fil-
ter (3) aus dem Filterkorb (4).
•
Reinigen Sie den Magnetstab (2) und den
Filterkorb (4).
•
Setzen Sie einen neuen Filter (3) in den Fil-
terkorb (4) ein.
•
Ersetzen Sie gegebenenfalls beschädigte
Teile.
•
Montieren Sie die Filter (2) und setzen Sie
sie ein.
•
Erneuern Sie die Dichtungen und befestigen
Sie die Deckel (1).
•
Starten Sie den Motor und kontrollieren Sie
die Dichtheit.
7.15 Hydraulikanlage
Manitowoc Crane Care
7 - 107
