Batterie Auf Der Elektronikplatte Wechseln Lassen - Manitowoc GMK4080-2 Wartungsanleitung

Wartungsarbeiten am Oberwagen
8.12 Elektrische Anlage
G
8.12.2
Ersatzteile und
Werkzeuge
Voraussetzungen
Wechseln
8 - 74
Unfallgefahr durch Glaskörperexplosion und elektrische Hochspannung!
Der Glaskörper von Gasentladungslampen (Xenon-Licht) steht unter Druck.
Beim Bruch der Lampe verteilen sich die Glassplitter explosionsartig.
Xenon-Licht wird mit Hochspannung betrieben. Auch bei ausgeschaltetem
Batteriehauptschalter kann es beim Lampenwechsel zu einer Restentla-
dung (Stromschlag) kommen.
Lassen Sie defekte Lampen nur von geschultem Fachpersonal mit Schutz-
ausrüstung ersetzen.
•
Informieren Sie sich gegebenenfalls, ob an ihrem Mobilkran Scheinwerfer
mit Xenon-Licht vorhanden sind.
•
Lassen Sie defekte Lampen nur von geschultem Fachpersonal austau-
schen.

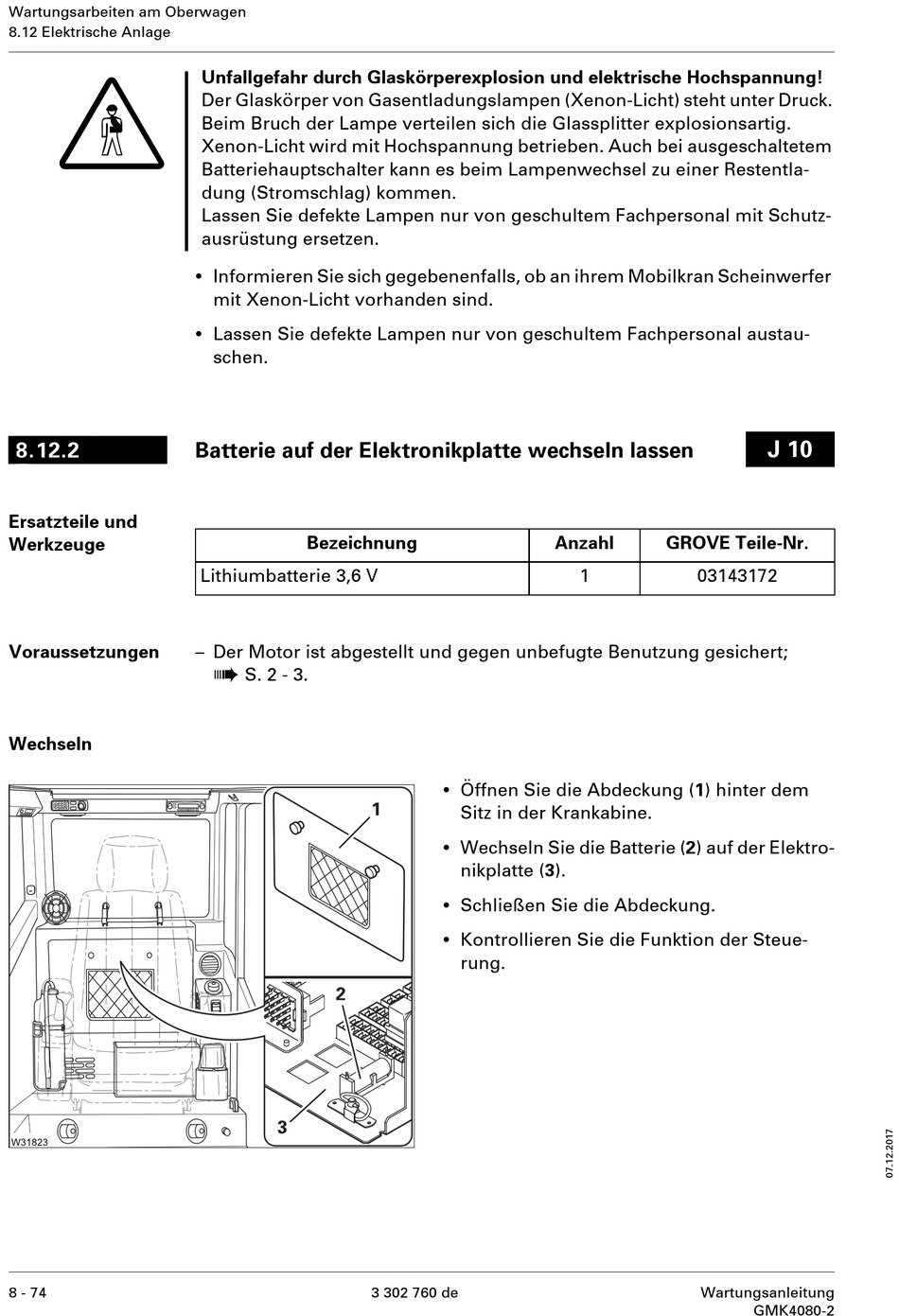

Batterie auf der Elektronikplatte wechseln lassen

Bezeichnung
Lithiumbatterie 3,6 V
– Der Motor ist abgestellt und gegen unbefugte Benutzung gesichert;
à
S. 2 - 3.
•
Öffnen Sie die Abdeckung (1) hinter dem
Sitz in der Krankabine.
•
Wechseln Sie die Batterie (2) auf der Elektro-
nikplatte (3).
•
Schließen Sie die Abdeckung.
•
Kontrollieren Sie die Funktion der Steue-
rung.
3 302 760 de
Anzahl GROVE Teile-Nr.
1 03143172
Wartungsanleitung
J 10
GMK4080-2
