7.8
Zugang
Wartungsanleitung
GMK4080-2

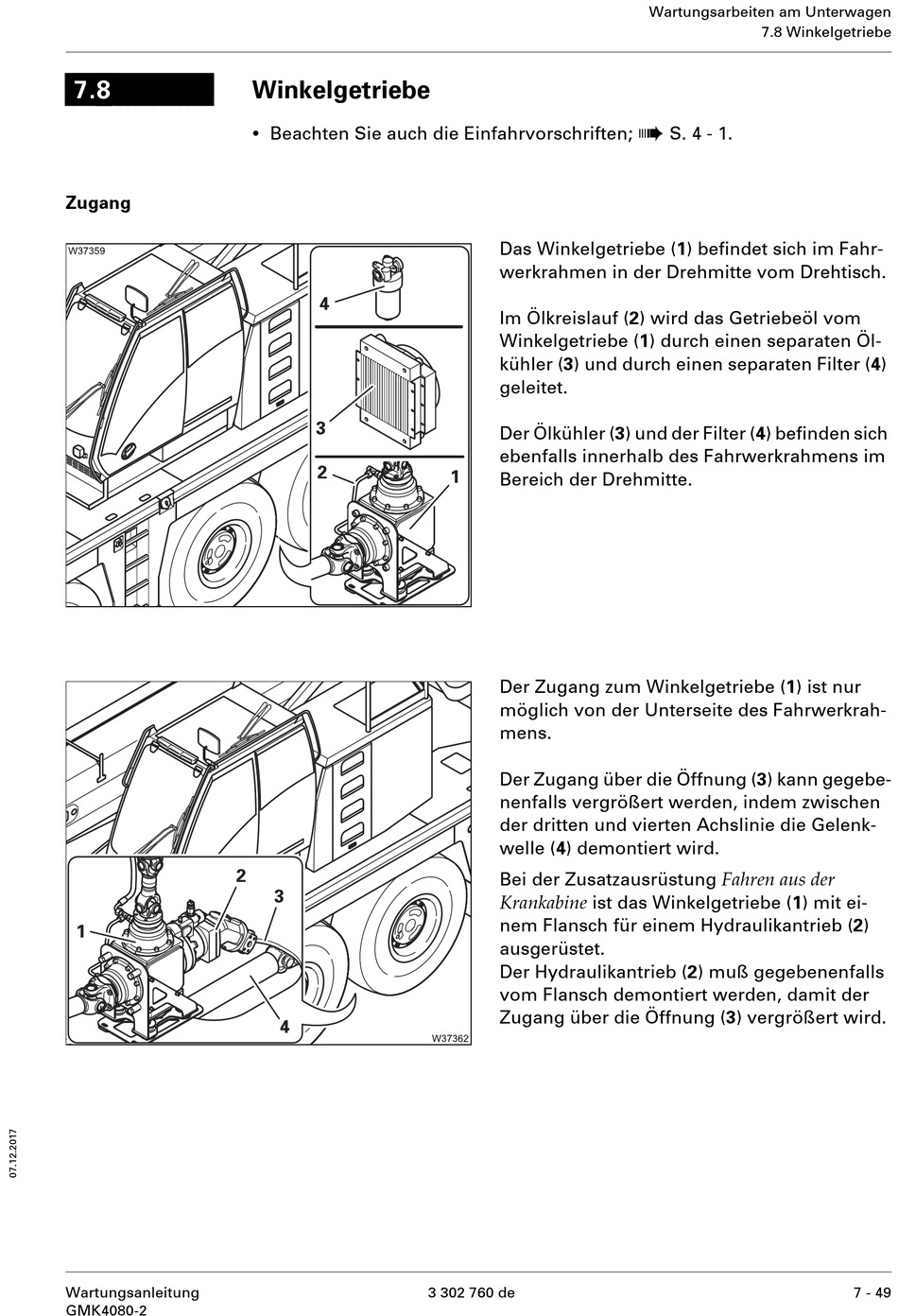

Winkelgetriebe

Beachten Sie auch die Einfahrvorschriften;
Das Winkelgetriebe (1) befindet sich im Fahr-
werkrahmen in der Drehmitte vom Drehtisch.
Im Ölkreislauf (2) wird das Getriebeöl vom
Winkelgetriebe (1) durch einen separaten Öl-
kühler (3) und durch einen separaten Filter (4)
geleitet.
Der Ölkühler (3) und der Filter (4) befinden sich
ebenfalls innerhalb des Fahrwerkrahmens im
Bereich der Drehmitte.
Der Zugang zum Winkelgetriebe (1) ist nur
möglich von der Unterseite des Fahrwerkrah-
mens.
Der Zugang über die Öffnung (3) kann gegebe-
nenfalls vergrößert werden, indem zwischen
der dritten und vierten Achslinie die Gelenk-
welle (4) demontiert wird.
Bei der Zusatzausrüstung Fahren aus der
Krankabine ist das Winkelgetriebe (1) mit ei-
nem Flansch für einem Hydraulikantrieb (2)
ausgerüstet.
Der Hydraulikantrieb (2) muß gegebenenfalls
vom Flansch demontiert werden, damit der
Zugang über die Öffnung (3) vergrößert wird.
3 302 760 de
Wartungsarbeiten am Unterwagen
7.8 Winkelgetriebe
à
S. 4 - 1.
7 - 49
