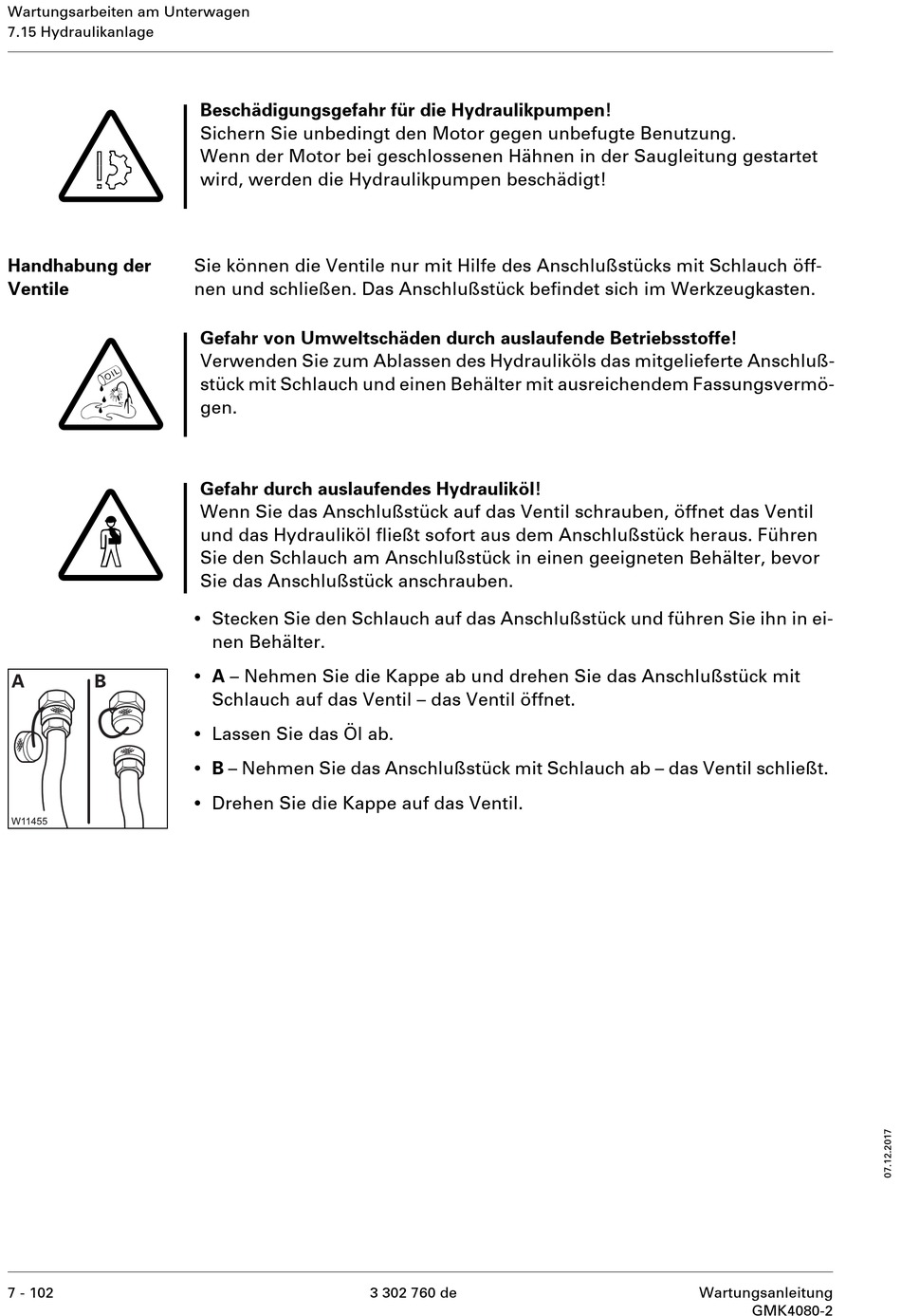

Manitowoc GMK4080-2 Wartungsanleitung Seite 184

Wartungsarbeiten am Unterwagen
7.15 Hydraulikanlage
S
Handhabung der
Ventile
O
G
7 - 102
Beschädigungsgefahr für die Hydraulikpumpen!
Sichern Sie unbedingt den Motor gegen unbefugte Benutzung.
Wenn der Motor bei geschlossenen Hähnen in der Saugleitung gestartet
wird, werden die Hydraulikpumpen beschädigt!
Sie können die Ventile nur mit Hilfe des Anschlußstücks mit Schlauch öff-
nen und schließen. Das Anschlußstück befindet sich im Werkzeugkasten.
Gefahr von Umweltschäden durch auslaufende Betriebsstoffe!
Verwenden Sie zum Ablassen des Hydrauliköls das mitgelieferte Anschluß-
stück mit Schlauch und einen Behälter mit ausreichendem Fassungsvermö-
gen.
Gefahr durch auslaufendes Hydrauliköl!
Wenn Sie das Anschlußstück auf das Ventil schrauben, öffnet das Ventil
und das Hydrauliköl fließt sofort aus dem Anschlußstück heraus. Führen
Sie den Schlauch am Anschlußstück in einen geeigneten Behälter, bevor
Sie das Anschlußstück anschrauben.
•
Stecken Sie den Schlauch auf das Anschlußstück und führen Sie ihn in ei-
nen Behälter.
•
A – Nehmen Sie die Kappe ab und drehen Sie das Anschlußstück mit
Schlauch auf das Ventil – das Ventil öffnet.
•
Lassen Sie das Öl ab.
•
B – Nehmen Sie das Anschlußstück mit Schlauch ab – das Ventil schließt.
•
Drehen Sie die Kappe auf das Ventil.
3 302 760 de Wartungsanleitung
GMK4080-2
