7.19.2
Voraussetzungen
Lagerung kontrol-
lieren
G
Wartungsanleitung
GMK4080-2
Lagerung kontrollieren
– Die Kupplung ist geschlossen;
Verletzungsgefahr!
Achten Sie darauf, daß bei der folgenden Arbeit die Anhängerkupplung ge-
schlossen ist (Hebel steht nach unten). Der Hebel kann bei geöffneter Kupp-
lung mit großer Kraft nach unten schlagen und schwere Verletzungen der
Hand verursachen.
à
S. 7 - 126.
•

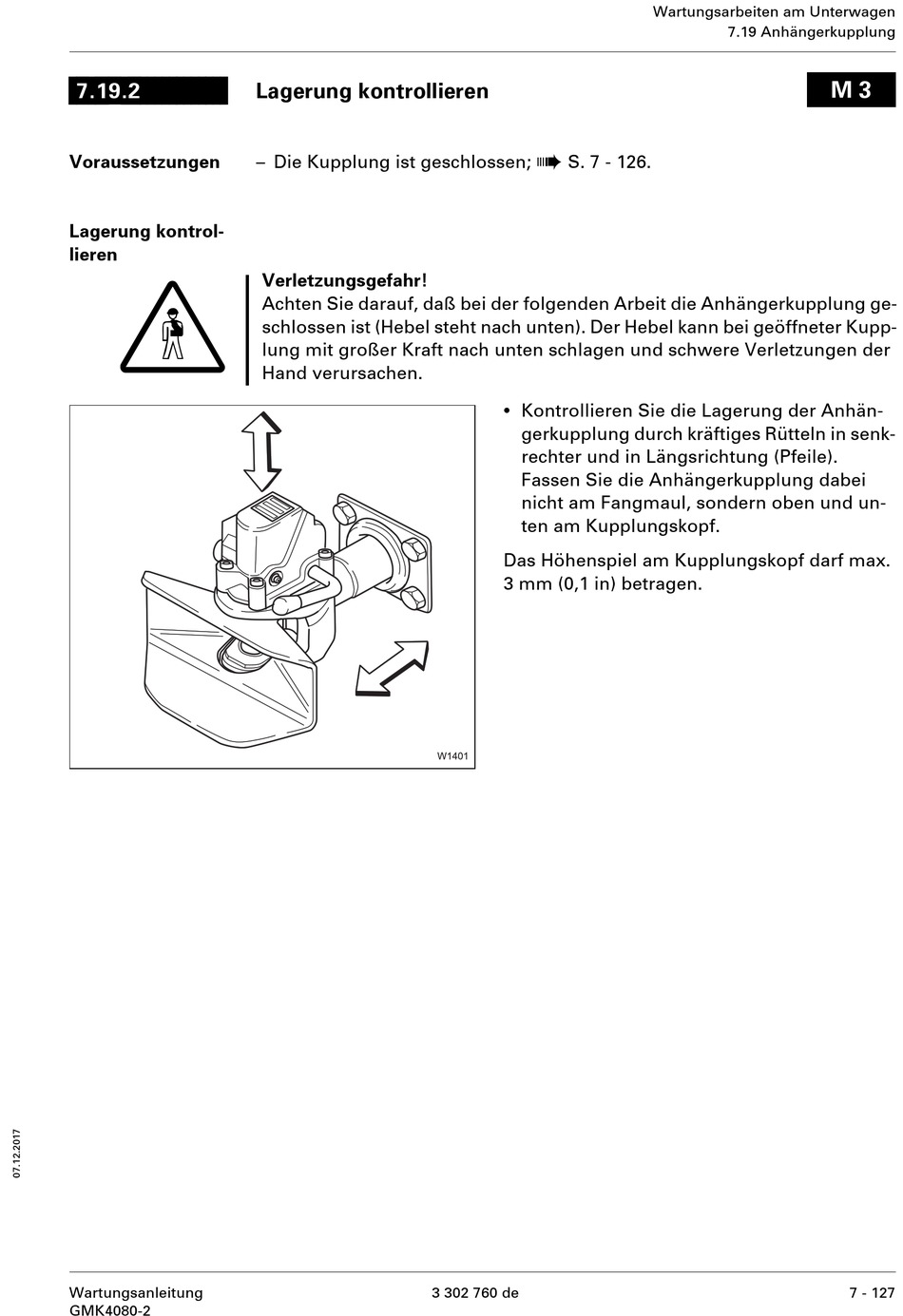

Kontrollieren Sie die Lagerung der Anhän-
gerkupplung durch kräftiges Rütteln in senk-
rechter und in Längsrichtung (Pfeile).
Fassen Sie die Anhängerkupplung dabei
nicht am Fangmaul, sondern oben und un-
ten am Kupplungskopf.
Das Höhenspiel am Kupplungskopf darf max.
3 mm (0,1 in) betragen.
3 302 760 de
Wartungsarbeiten am Unterwagen
7.19 Anhängerkupplung
M 3
7 - 127
