Manitowoc GMK4080-2 Wartungsanleitung Seite 245

Wahl der Werk-
zeuge
Drehmomente
Schraubentyp
Kugeldrehverbindung
Lagertyp: KDV, einreihig
M 24 x 120: 68 Stück am Außenring
M 24 x 125: 67 Stück am Innenring
Wartungsanleitung
GMK4080-2
Außenring

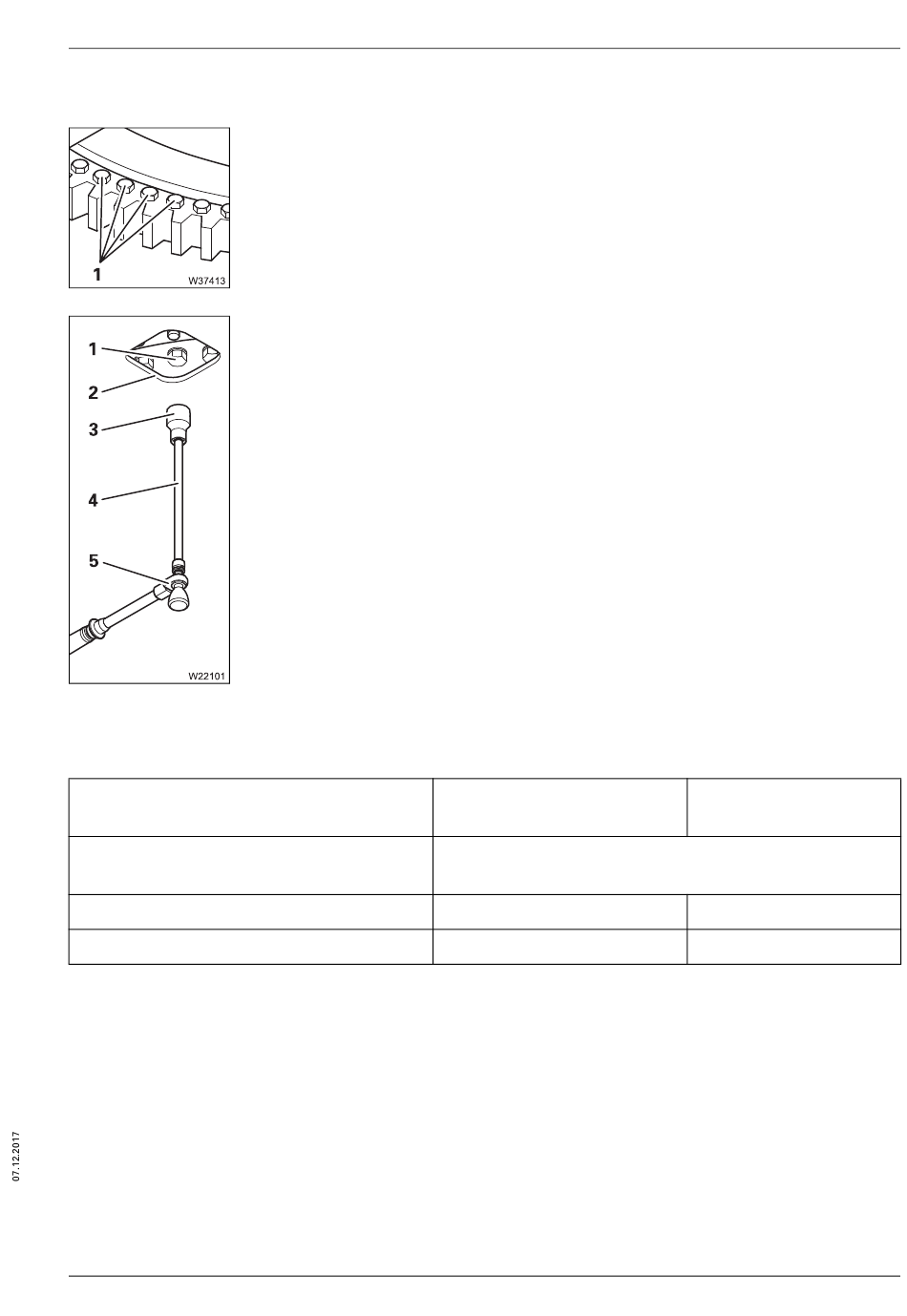

Die Schraubenköpfe (1) sind frei zugänglich für das Aufstecken einer Nuß.
Sie können deshalb manuelle oder maschinelle Drehmomentwerkzeuge
(elektrische oder hydraulische Schrauber) benutzen.
Innenring
Der Schraubenkopf (1) ist nur über die Öffnung (2) zugänglich. Für das Auf-
stecken einer Nuß (3) ist eine Verlängerung (4) erforderlich.
Es wird ein manuelles Drehmomentwerkzeug (5) empfohlen, damit feinfüh-
liger angezogen werden kann, und ein Abrutschen vom Schraubenkopf (1)
vermieden wird.
GROVE-Teilenummer
03056048
Typenschild: innen am Innenring.
04170750
04170752
3 302 760 de
Wartungsarbeiten am Oberwagen
8.5 Drehverbindung
Drehmoment
Nm (lbf ft)
790 (583)
790 (583)
8 - 23
