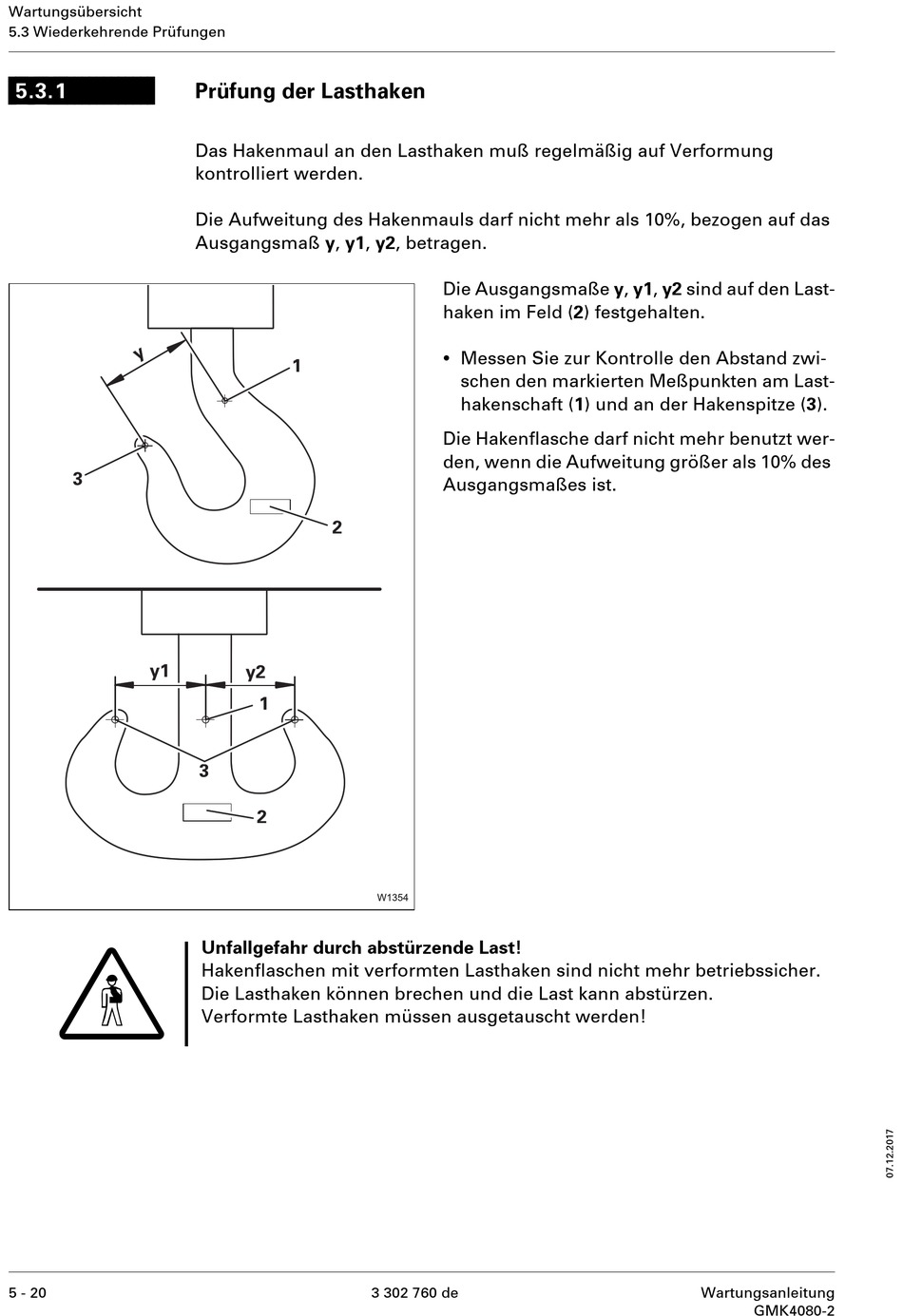

Prüfung der Lasthaken
Das Hakenmaul an den Lasthaken muß regelmäßig auf Verformung
kontrolliert werden.
Die Aufweitung des Hakenmauls darf nicht mehr als 10%, bezogen auf das
Ausgangsmaß y, y1, y2, betragen.
Unfallgefahr durch abstürzende Last!
Hakenflaschen mit verformten Lasthaken sind nicht mehr betriebssicher.
Die Lasthaken können brechen und die Last kann abstürzen.
Verformte Lasthaken müssen ausgetauscht werden!
Die Ausgangsmaße y, y1, y2 sind auf den Last-
haken im Feld (2) festgehalten.
•
Messen Sie zur Kontrolle den Abstand zwi-
schen den markierten Meßpunkten am Last-
hakenschaft (1) und an der Hakenspitze (3).
Die Hakenflasche darf nicht mehr benutzt wer-
den, wenn die Aufweitung größer als 10% des
Ausgangsmaßes ist.
