Handbuch MRP2

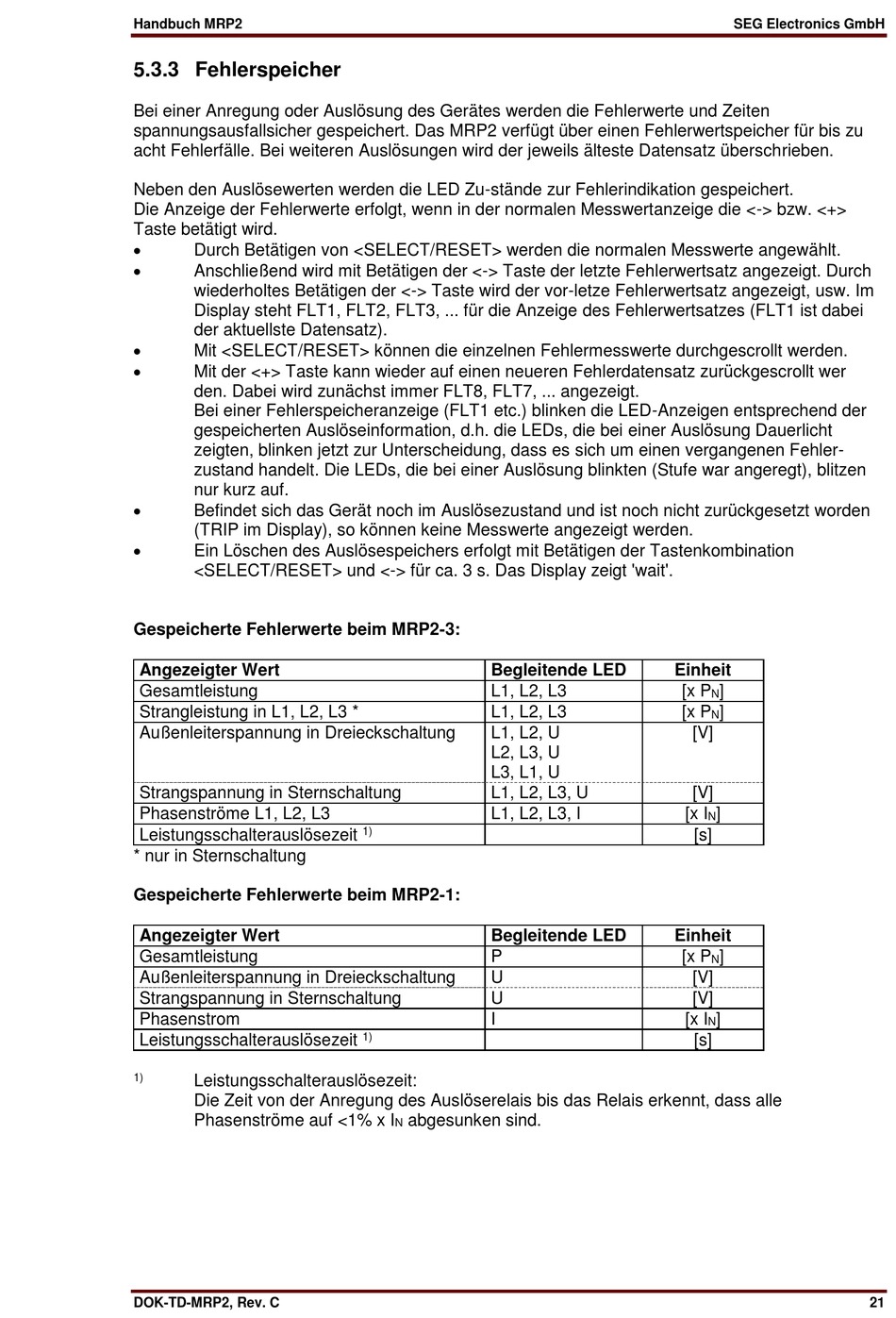

5.3.3 Fehlerspeicher
Bei einer Anregung oder Auslösung des Gerätes werden die Fehlerwerte und Zeiten
spannungsausfallsicher gespeichert. Das MRP2 verfügt über einen Fehlerwertspeicher für bis zu
acht Fehlerfälle. Bei weiteren Auslösungen wird der jeweils älteste Datensatz überschrieben.
Neben den Auslösewerten werden die LED Zu-stände zur Fehlerindikation gespeichert.
Die Anzeige der Fehlerwerte erfolgt, wenn in der normalen Messwertanzeige die <-> bzw. <+>
Taste betätigt wird.
Durch Betätigen von <SELECT/RESET> werden die normalen Messwerte angewählt.
Anschließend wird mit Betätigen der <-> Taste der letzte Fehlerwertsatz angezeigt. Durch
wiederholtes Betätigen der <-> Taste wird der vor-letze Fehlerwertsatz angezeigt, usw. Im
Display steht FLT1, FLT2, FLT3, ... für die Anzeige des Fehlerwertsatzes (FLT1 ist dabei
der aktuellste Datensatz).
Mit <SELECT/RESET> können die einzelnen Fehlermesswerte durchgescrollt werden.
Mit der <+> Taste kann wieder auf einen neueren Fehlerdatensatz zurückgescrollt wer
den. Dabei wird zunächst immer FLT8, FLT7, ... angezeigt.
Bei einer Fehlerspeicheranzeige (FLT1 etc.) blinken die LED-Anzeigen entsprechend der
gespeicherten Auslöseinformation, d.h. die LEDs, die bei einer Auslösung Dauerlicht
zeigten, blinken jetzt zur Unterscheidung, dass es sich um einen vergangenen Fehler-
zustand handelt. Die LEDs, die bei einer Auslösung blinkten (Stufe war angeregt), blitzen
nur kurz auf.
Befindet sich das Gerät noch im Auslösezustand und ist noch nicht zurückgesetzt worden
(TRIP im Display), so können keine Messwerte angezeigt werden.
Ein Löschen des Auslösespeichers erfolgt mit Betätigen der Tastenkombination
<SELECT/RESET> und <-> für ca. 3 s. Das Display zeigt 'wait'.
Gespeicherte Fehlerwerte beim MRP2-3:
Angezeigter Wert
Gesamtleistung
Strangleistung in L1, L2, L3 *
Außenleiterspannung in Dreieckschaltung
Strangspannung in Sternschaltung
Phasenströme L1, L2, L3
Leistungsschalterauslösezeit
* nur in Sternschaltung
Gespeicherte Fehlerwerte beim MRP2-1:
Angezeigter Wert
Gesamtleistung
Außenleiterspannung in Dreieckschaltung
Strangspannung in Sternschaltung
Phasenstrom
Leistungsschalterauslösezeit
1)
Leistungsschalterauslösezeit:
Die Zeit von der Anregung des Auslöserelais bis das Relais erkennt, dass alle
Phasenströme auf <1% x I
DOK-TD-MRP2, Rev. C
Begleitende LED
L1, L2, L3
L1, L2, L3
L1, L2, U
L2, L3, U
L3, L1, U
L1, L2, L3, U
L1, L2, L3, I
1)
Begleitende LED
P
U
U
I
1)
abgesunken sind.
N
SEG Electronics GmbH
Einheit
[x P
]
N
[x P
]
N
[V]
[V]
[x I
]
N
[s]
Einheit
[x P
]
N
[V]
[V]
[x I
]
N
[s]
21
