Anschließen des Masimo rainbow SET MCable
Das Masimo rainbow SET MCable wird direkt an
den M540 angeschlossen. Anhand des MCable-
Logos können Sie erkennen, ob Sie ein Masimo
rainbow SET oder ein Masimo SET MCable
verwenden.
Ein farbiges Bezeichnungsband an der Seite des
Masimo rainbow SET MCable gibt an, welche
Parameter aktiviert sind.
– Farbig angezeigte Felder zeigen bereits
aktivierte Parameter an.
– Felder mit einem „X" stehen für nicht aktivierte
Parameter.
– Leere Felder stehen für Parameter, die später
noch aktiviert werden können.
MasimoMCable Können an der Rückseite des
M540 angebracht werden (siehe Seite 99).
So schließen Sie das Masimo rainbow SET
MCable an:

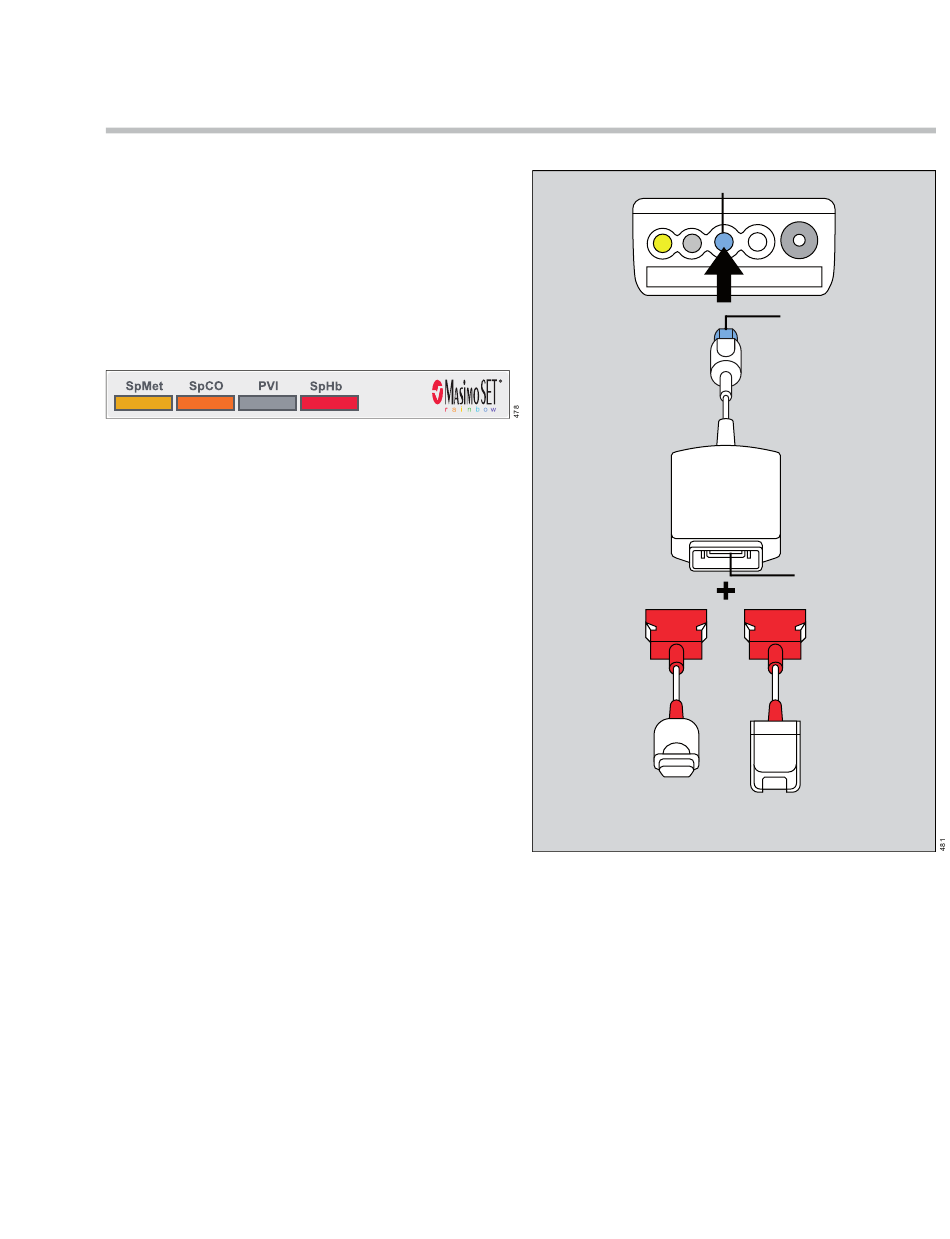

1 Schließen Sie den MCable-Stecker (B) an den
blauen SpO2-Anschluss (A) des M540 an.
2 Schließen Sie das Zwischenkabel (D, E) an den
20-poligen Anschluss des MCable (C) an.
3 Schließen Sie den entsprechenden Masimo-
Sensor am Ende des Zwischenkabels (F) an.
Detaillierte Informationen darüber, welche
Sensoren welche Parameter unterstützen,
finden Sie in der Gebrauchsanweisung „Infinity
Acute Care System – Monitoring-Zubehör".
Gebrauchsanweisung – Infinity Acute Care System – Überwachungsanwendungen SW VG6.n
SpO2 und Puls-CO-Ox-Monitoring mit Masimo SET MCable
A SpO2-Anschluss am M540
B MCable-Stecker
C MCable (20-poliger Konnektor)
D Masimo rainbow SET-Zwischenkabel
(Anschluss an das MCable)
E LNCS-Zwischenkabel (Anschluss an das

MCable)

F Konnektoren für verschiedene Sensoren
A
B
C
D E
F
F
