Analoge/Digitale Eingänge; Tabelle 147: 7Xx436.50-1 - Anschlussbelegung X1 / Analoge/Digitale Eingänge - B&R Compact I/O Serie Anwenderhandbuch

5.6.5 Analoge/Digitale Eingänge
Anschlüsse der Feldklemme
Die Eingänge 1 - 3 sind mit Zusatzfunktionen ausgestattet (Ereigniszähler, ABR Auswertung,
usw.). Die Versorgungsspannung der digitalen Eingänge kann durch das Anwenderprogramm
überwacht werden.
18-polige Feldklemme
X1/X2
7TB718.91

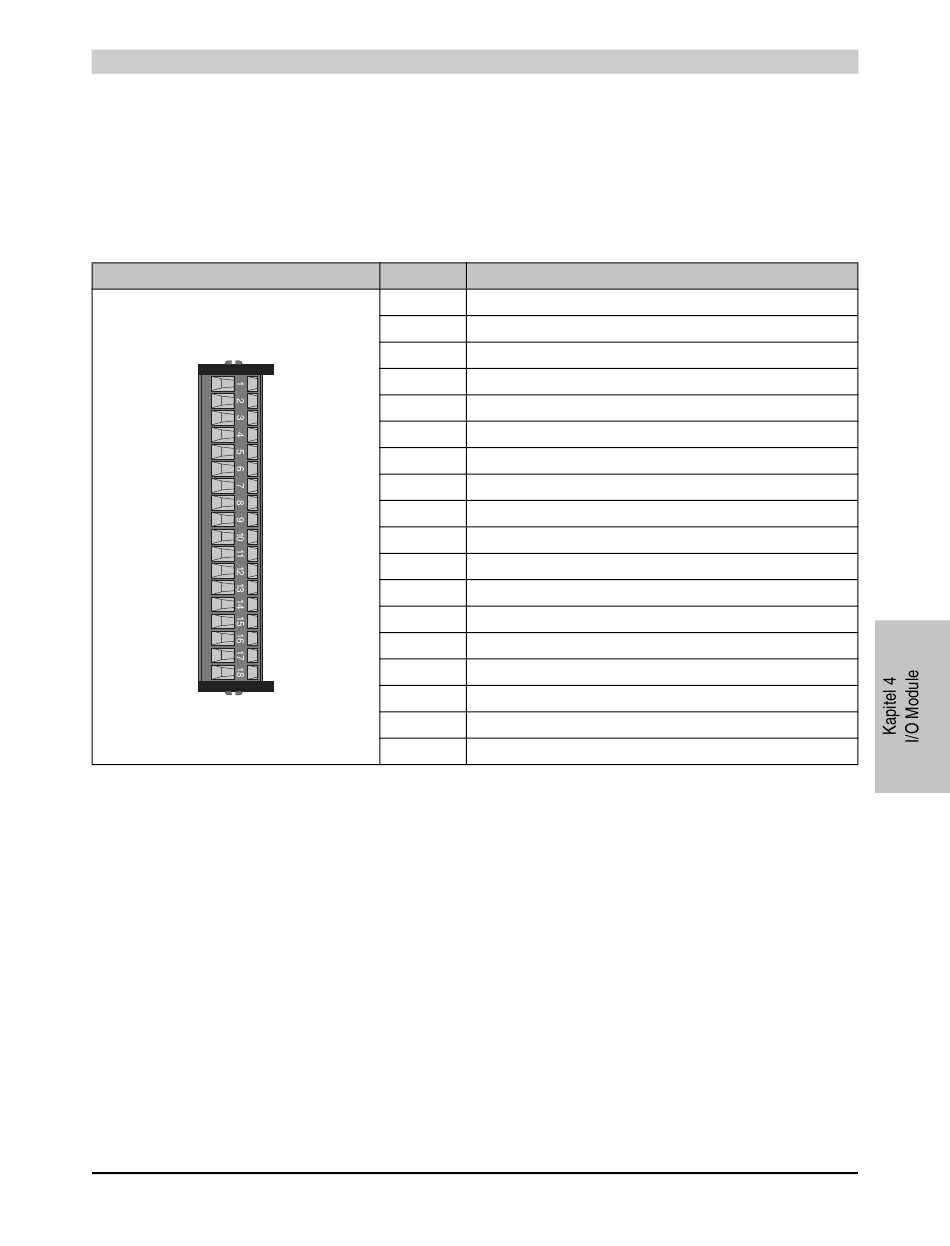

Tabelle 147: 7XX436.50-1 - Anschlussbelegung X1 / Analoge/Digitale Eingänge
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7XX436.50-1 • Analoge/Digitale Eingänge
Klemme Belegung X1
1 COM si (GND im Sink-Betrieb, +24 VDC im Source-Betrieb)
2 COM so (+24 VDC im Sink-Betrieb, GND im Source-Betrieb)
3 Analogeingang 1 +
Analogeingang 1 ⊥
4
5 Analogeingang 2 +
Analogeingang 2 ⊥
6
7 Analogeingang 3 +
Analogeingang 3 ⊥
8
9 Analogeingang 4 +
Analogeingang 4 ⊥
10
11 Digitaleingang 1 / Zähler 1 / A
12 Digitaleingang 2 / Zähler 2 / B
13 Digitaleingang 3 / ext. CLK / R
14 Digitaleingang 4
15 Digitaleingang 5
16 Digitaleingang 6
17 Digitaleingang 7
18 Digitaleingang 8
