Embedded Controller • EC20

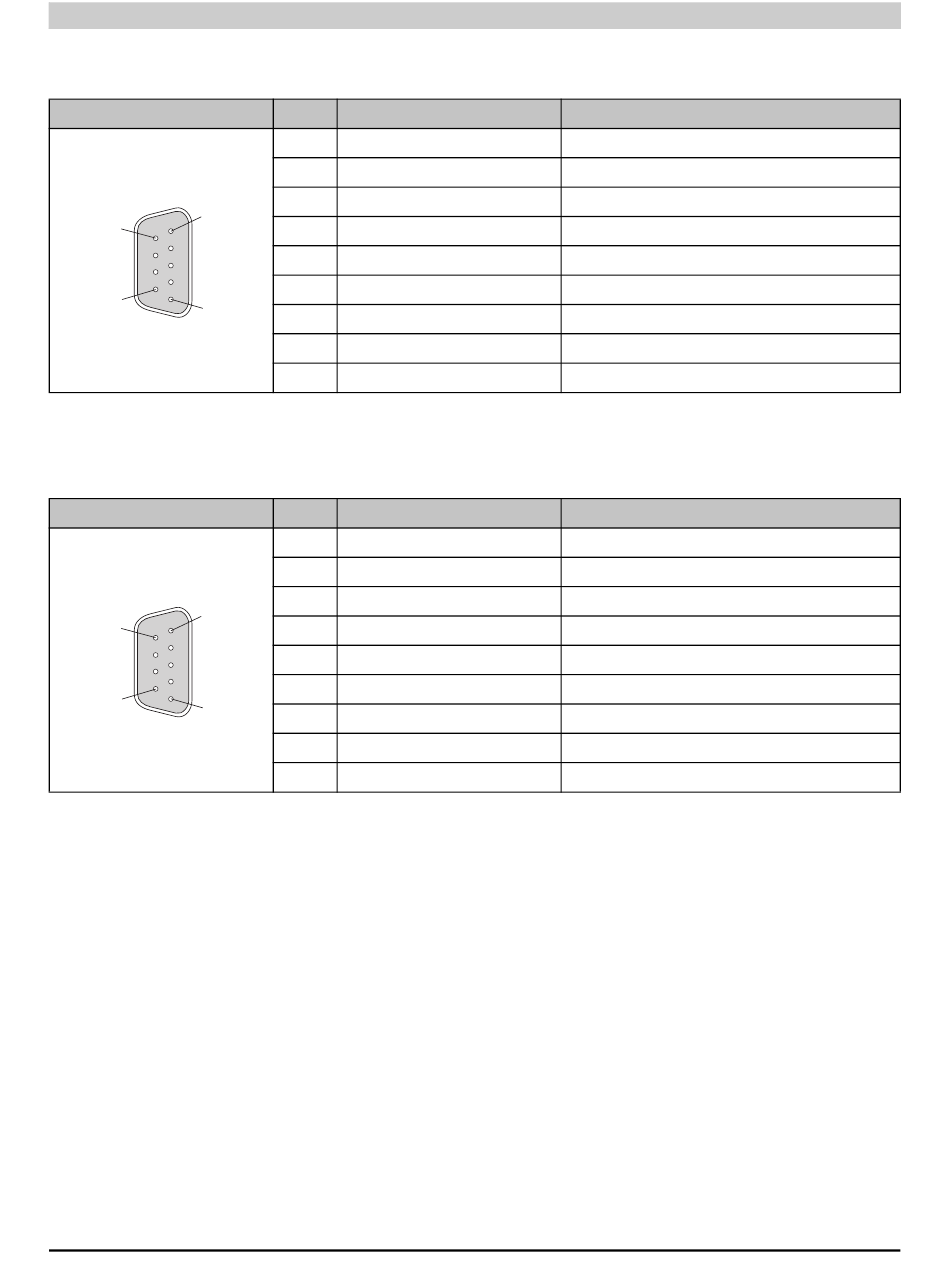

4.11.2 Anwenderschnittstelle IF1 (RS232)

X1
1
6
9
5
9-poliger DSUB Stecker

4.11.3 Anwenderschnittstelle IF2 (CAN)

X2
1
6
9
5
9-poliger DSUB Stecker
Am Anfang und am Ende des CAN-Busses muss ein Abschlusswiderstand (120 Ω, 0,25 W) zwi-
schen CAN_H und CAN_L vorhanden sein.
36
Pin Bezeichnung
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RIN

Tabelle 14: 7EC021.60-1 - Anschlussbelegung IF1 (RS232)

Pin Bezeichnung
1 ---
2 CAN_L
3 CAN_GND
4 ---
5
6
7 CAN_H
8 ---
9 ---

Tabelle 15: 7EC021.60-1 - Anschlussbelegung IF2 (CAN)

Funktion
Data Carrier Detect
Receive Signal
Transmit Signal
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indikator
Funktion
---
CAN Low
CAN 0 V
---
---
---
CAN High
---
---
Compact I/O System Anwenderhandbuch V 1.22
