5.2.4 Diagnose-LEDs

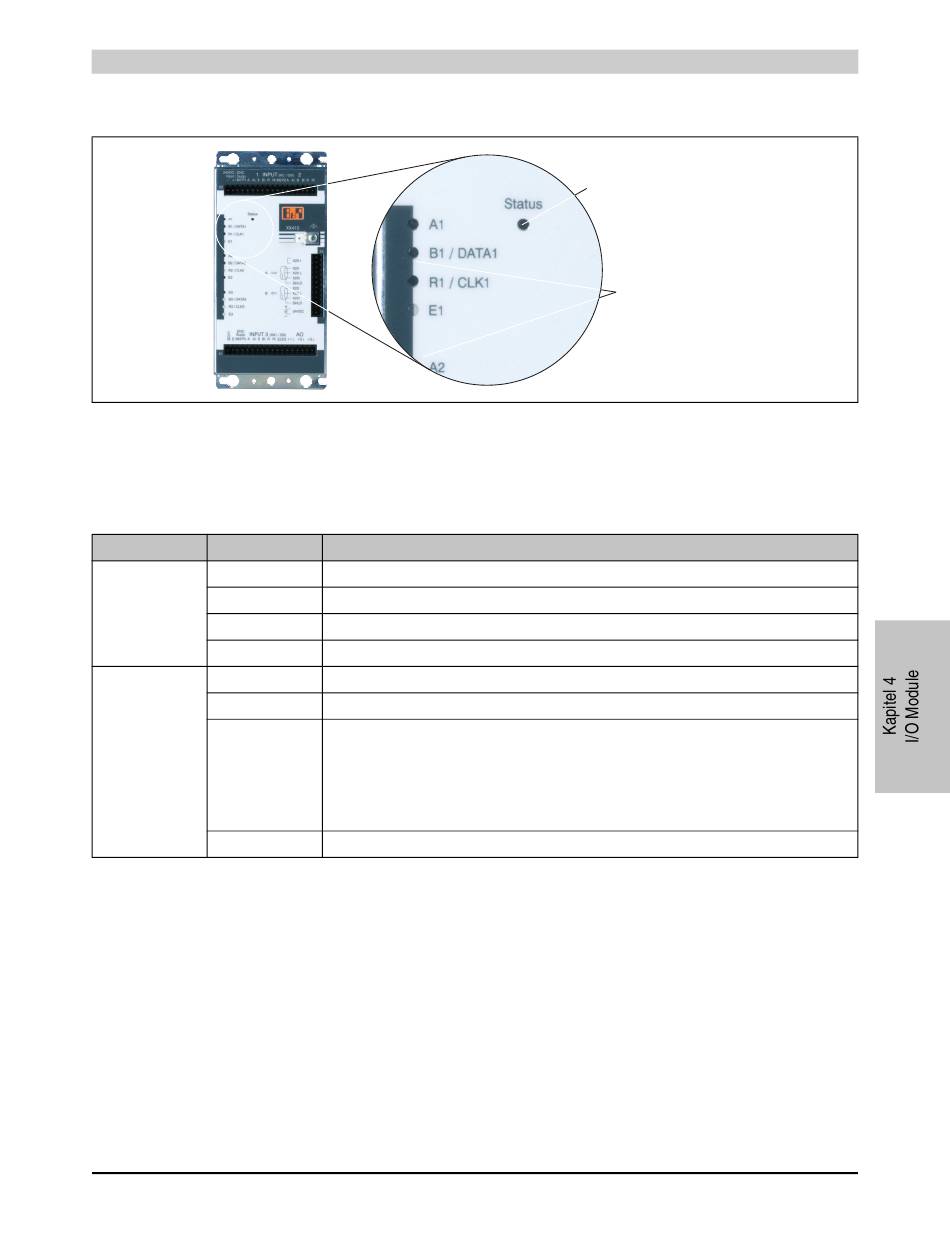

Abbildung 68: 7XX410.50-1 - Diagnose- und Status-LEDs
Status-LED
Status wird über Farb- und Blink-Code angezeigt:
LED Status
grün aus
Single Flash
Double Flash
ein
rot aus
Single Flash
Double Flash
ein
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7XX410.50-1 • Diagnose-LEDs
Beschreibung
Modul nicht versorgt
Modus Reset
Modus Preoperational
Modus Run
Modul nicht versorgt oder alles in Ordnung
Warnung/Fehler: Geber 1 - 3 nicht angeschlossen
Die Spannung am Eingang Modulversorgung oder Geberversorgung liegt außerhalb des gültigen Be-
reichs.
• Ist Bit 15 im Konfigurationsregister gesetzt (24 VDC Geberversorgung), muss am Eingang Ge-
berversorgung 24 VDC angeschlossen werden.
• Ist Bit 15 im Konfigurationsregister gelöscht (5 VDC Geberversorgung), darf am Eingang Geber-
versorgung keine Spannung anliegen.
Fehler- oder Resetzustand

Tabelle 92: 7XX410.50-1 - Status-LED

Status LED
Encoder LEDs:
Ax
Bx / DATAx
Rx / CLKx
