Eingangsschema - B&R Compact I/O Serie Anwenderhandbuch

I/O Module • 7XX415.50-K02 • Digitale Eingänge
Inkrementalgeber
Geber
A B R
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
X1
+24 VDC
GND

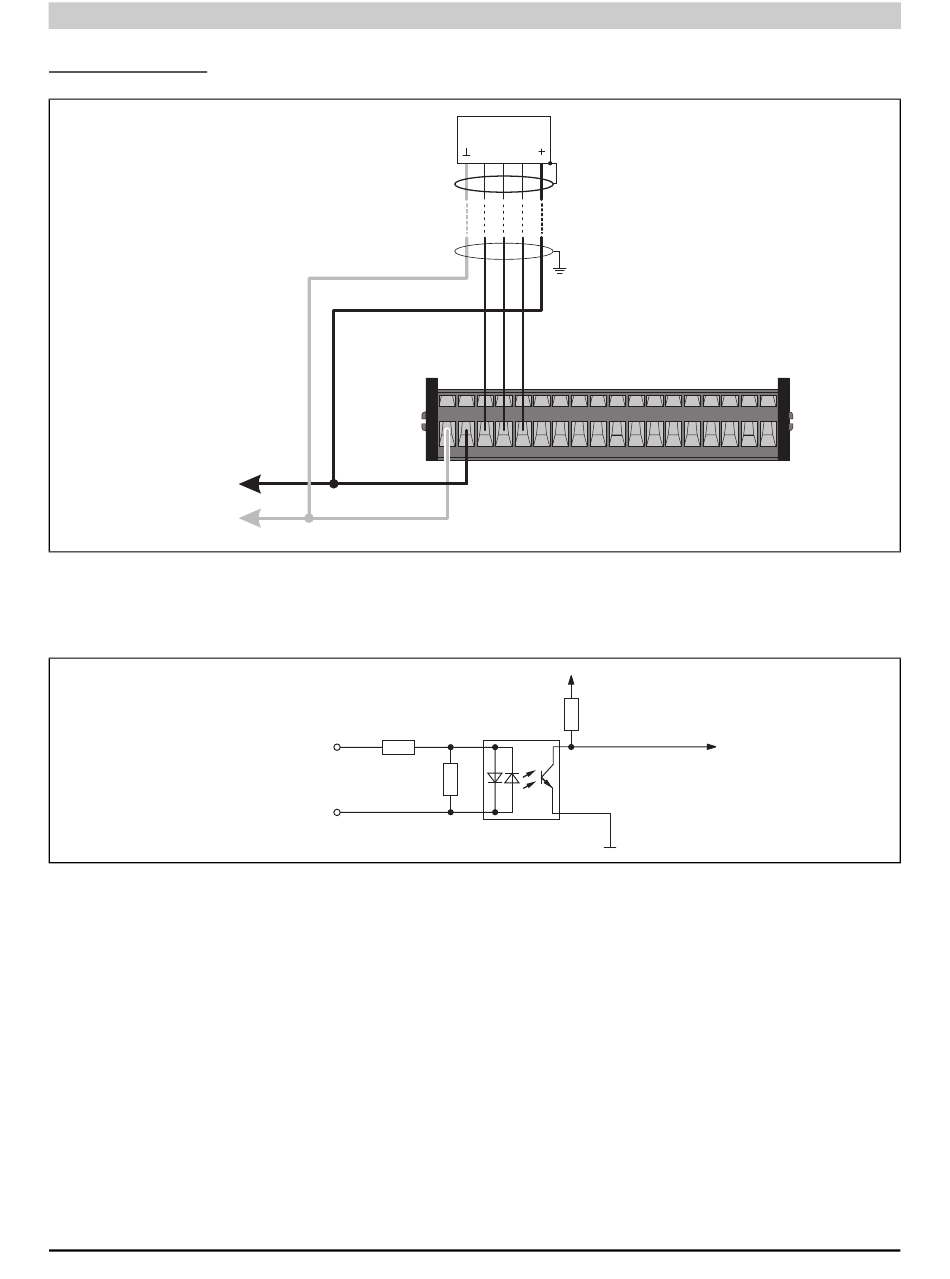

Abbildung 104: 7XX415.50-K02 - Anschlussbeispiel / Inkrementalgeber

Eingangsschema

Status
Eingang 01 - 16
COM si
Abbildung 105: 7XX415.50-K02 - Eingangsschema / Digitale Eingänge
