Digitale Ausgänge 1-16; Tabelle 197: 7Xv116.50-12 - Anschlussbelegung X2 / Digitale Ausgänge 1- 16 - B&R Compact I/O Serie Anwenderhandbuch

3.5.6 Digitale Ausgänge 1-16
25-polige DSUB Buchse
X2
13
25
12
24
11
23
10
22
9
21
8
20
7
19
6
18
5
17
4
16
3
15
2
14
1
25-polige DSUB Buchse

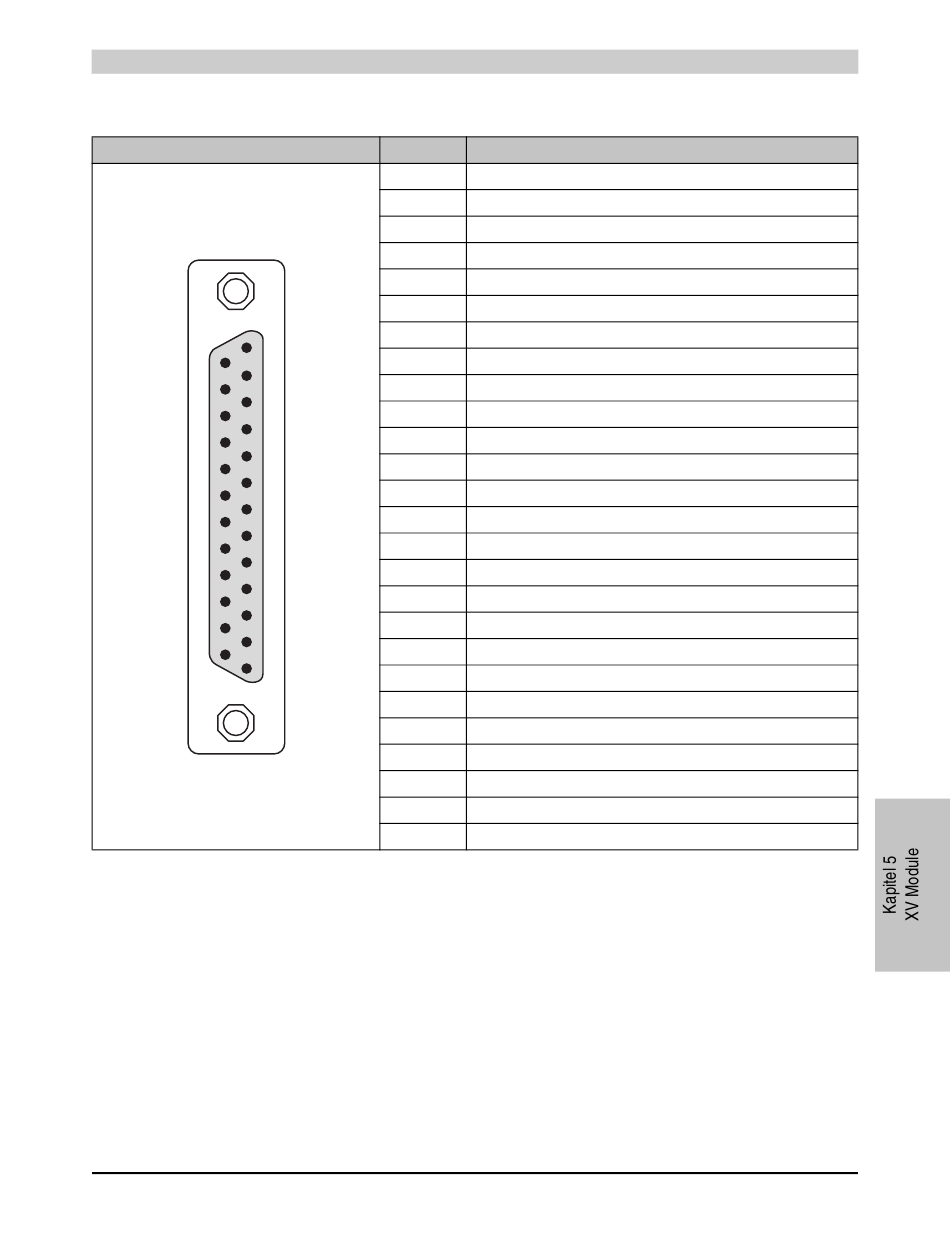

Tabelle 197: 7XV116.50-12 - Anschlussbelegung X2 / Digitale Ausgänge 1- 16
Compact I/O System Anwenderhandbuch V 1.22
XV Module • 7XV116.50-12 • Digitale Ausgänge 1-16
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Schirm
7XV116.50-12
Digitalausgang 1
Digitalausgang 2
Digitalausgang 3
Digitalausgang 4
Digitalausgang 5
Digitalausgang 6
Digitalausgang 7
Digitalausgang 8
Digitalausgang 9
Digitalausgang 10
Digitalausgang 11
Digitalausgang 12
GND Modulversorgung
Digitalausgang 14
Digitalausgang 15
Digitalausgang 16
Digitalausgang 13
Digitalausgang 12
Digitalausgang 11
Digitalausgang 10
Digitalausgang 9
GND Modulversorgung
GND Modulversorgung
GND Modulversorgung
GND Modulversorgung
Schirm
291
