XV Module • 7XV124.50-61 • X2X Link und Modulversorgung

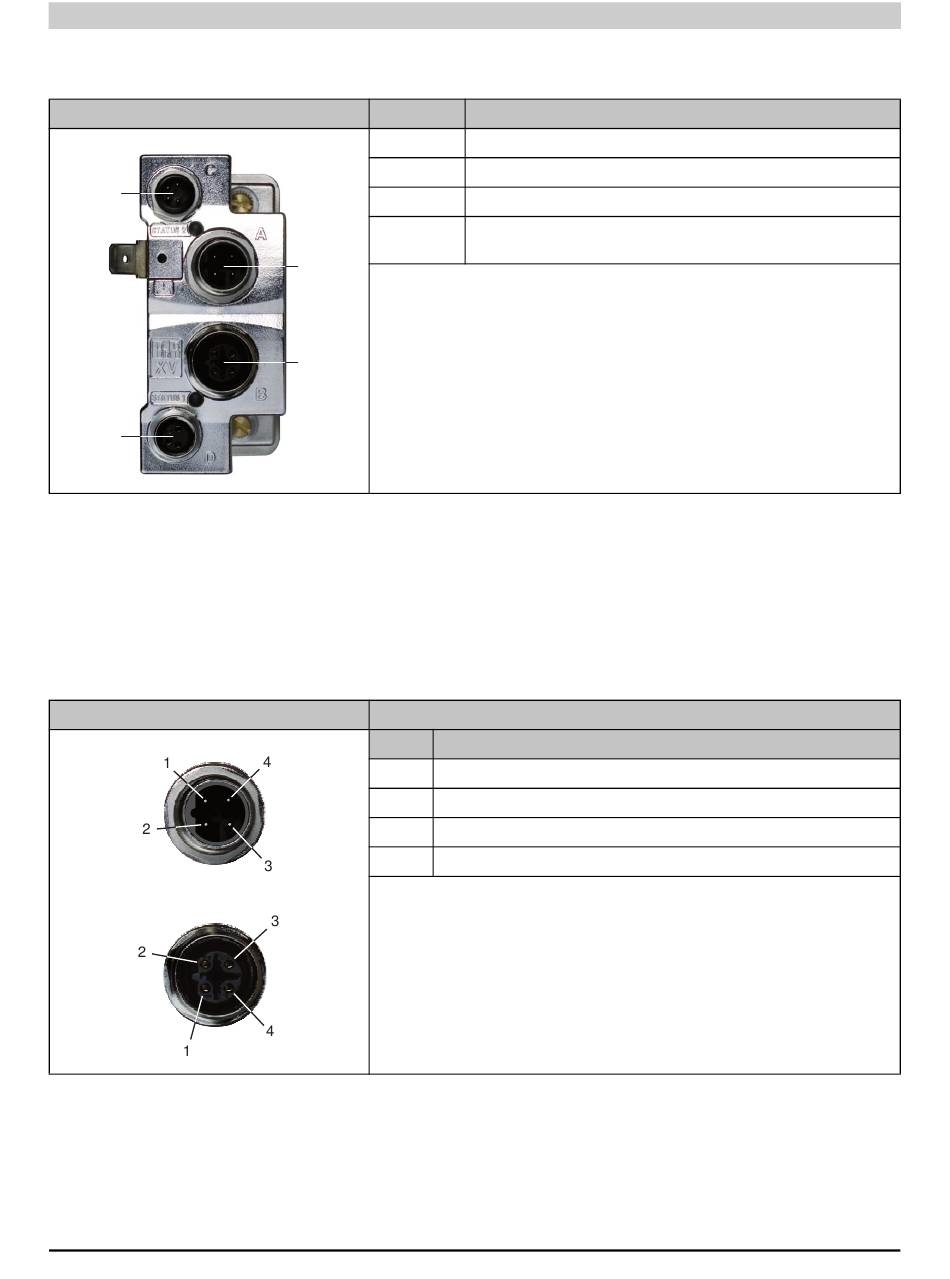

4.6.7 X2X Link und Modulversorgung

Abbildung
C
D
1) Vor dem ersten Modul in der Reihe ist ein Stromversorgungsmodul X67PS1300 einzusetzen.
X2X Link
Das Modul wird mit vorkonfektionierten Kabeln an den X2X Link angeschlossen. Der Anschluss
erfolgt über Rundstecker (2 x M12, 4-polig).
Anschluss
A
B
360
Anschluss
A
B

Tabelle 278: 7XV124.50-61 - X2X Link und Modulversorgung

Pin
1
2
3
4
A ...
B ...
SHLD ...Schirm (Shield) über Gewindeeinsatz im Modul

Tabelle 279: 7XV124.50-61 - X2X Link

Bezeichnung
1)
A X2X Eingang
B X2X Ausgang zum nächsten Modul
C 24 VDC Versorgung für digitale Ausgänge (Einspeisung in das Modul)
D 24 VDC Versorgung für digitale Ausgänge (Weiterleitung zum nächsten
Modul)
Anschlussbelegung
Bezeichnung
X2X+
X2X
X2X⊥
X2X\
B-codierter Stecker im Modul, Eingang
B-codierte Buchse im Modul, Ausgang
