4.2.6 Analoge/Digitale Ausgänge
Anschlüsse der Feldklemme
Die digitalen Ausgänge 1/7 und 2/8 sind mit der Zusatzfunktion "Pulsweitenmodulation" ausge-
stattet. Die Versorgungsspannung kann durch das Anwenderprogramm überwacht werden.

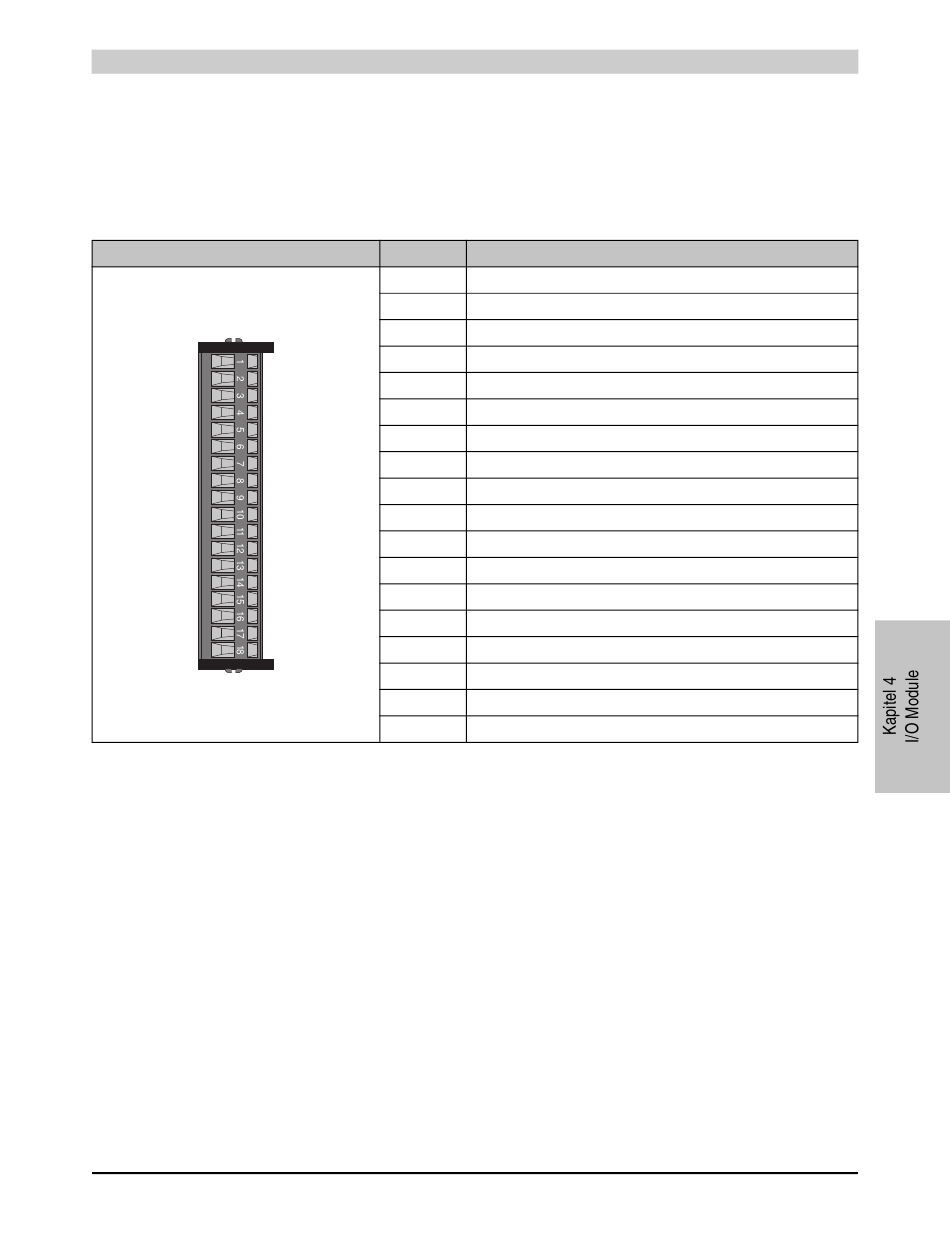

18-polige Feldklemme
X1
7TB718.91
Tabelle 65: 7CX436.50-1 - Anschlussbelegung X2 / Analoge/Digitale Ausgänge
1) gleiches Potenzial wie das Gehäuse
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7CX436.50-1 • Analoge/Digitale Ausgänge
Klemme Belegung
1)
1 GND
2 + 24 VDC Sensorversorgungsüberwachung
3 Analogausgang 1 +
Analogausgang 1 ⊥
4
5 Analogausgang 2 +
Analogausgang 2 ⊥
6
7 Analogausgang 3 +
Analogausgang 3 ⊥
8
9 Analogausgang 4 +
Analogausgang 4 ⊥
10
11 Digitalausgang 1 / PWM 1
12 Digitalausgang 2 / PWM 2
13 Digitalausgang 3
14 Digitalausgang 4
15 Digitalausgang 5
16 Digitalausgang 6
17 Digitalausgang 7 / PWM 1
18 Digitalausgang 8 / PWM 2
