3.6.6 Digitale Ausgänge 1-24
25-polige DSUB Buchse
X2
13
25
12
24
11
23
10
22
9
21
8
20
7
19
6
18
5
17
4
16
3
15
2
14
1
25-polige DSUB Buchse

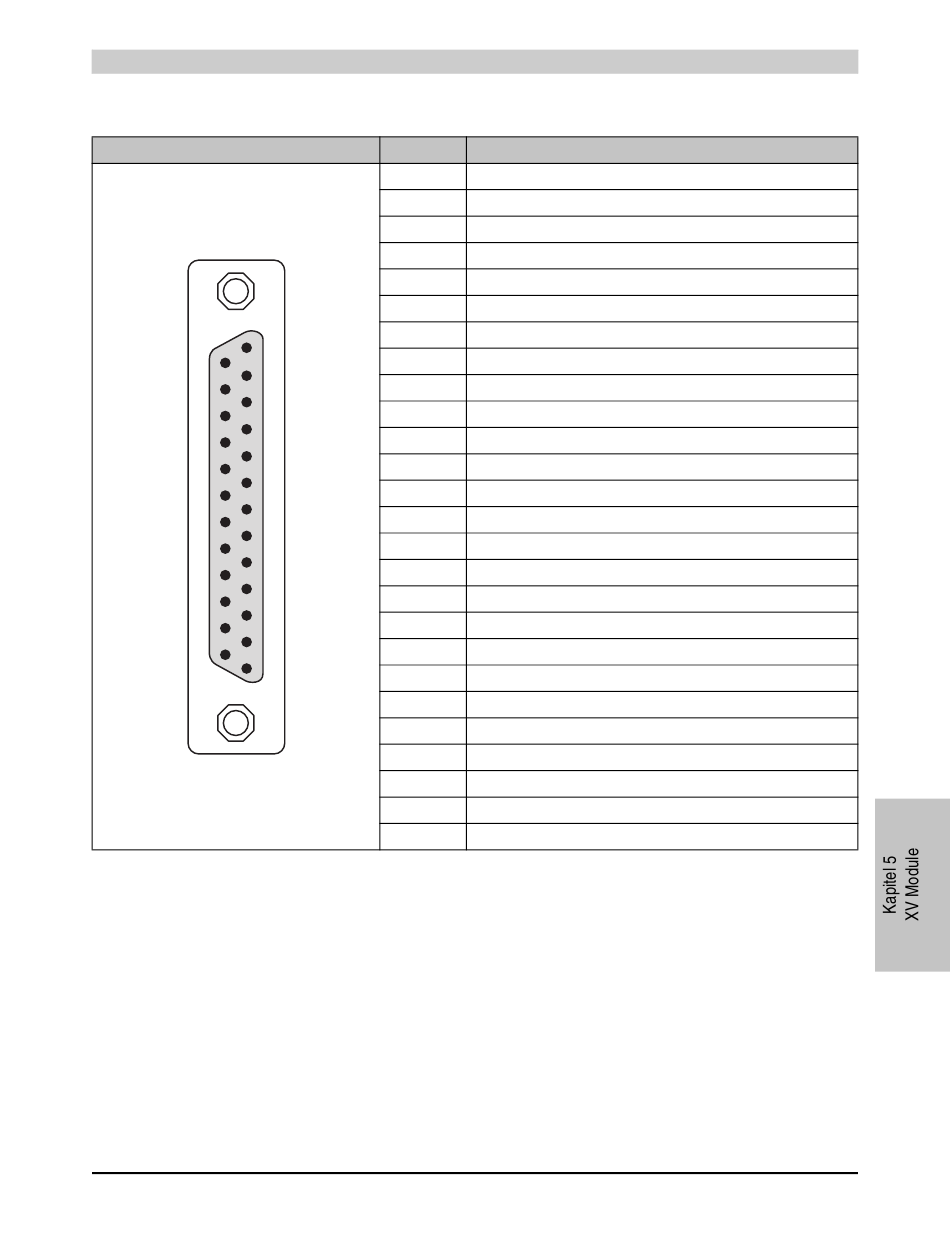

Tabelle 206: 7XV124.50-11 - Anschlussbelegung X2 / Digitale Ausgänge 1- 24
Compact I/O System Anwenderhandbuch V 1.22
XV Module • 7XV124.50-11 • Digitale Ausgänge 1-24
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Schirm
7XV12450-11
Digitalausgang 1
Digitalausgang 2
Digitalausgang 3
Digitalausgang 4
Digitalausgang 5
Digitalausgang 6
Digitalausgang 7
Digitalausgang 8
Digitalausgang 9
Digitalausgang 10
Digitalausgang 11
Digitalausgang 12
Digitalausgang 13
Digitalausgang 14
Digitalausgang 15
Digitalausgang 16
Digitalausgang 17
Digitalausgang 18
Digitalausgang 19
Digitalausgang 20
Digitalausgang 21
Digitalausgang 22
Digitalausgang 23
Digitalausgang 24
GND Modulversorgung
Schirm
297
