B&R Compact I/O Serie Anwenderhandbuch Seite 155

Analoge Ausgänge

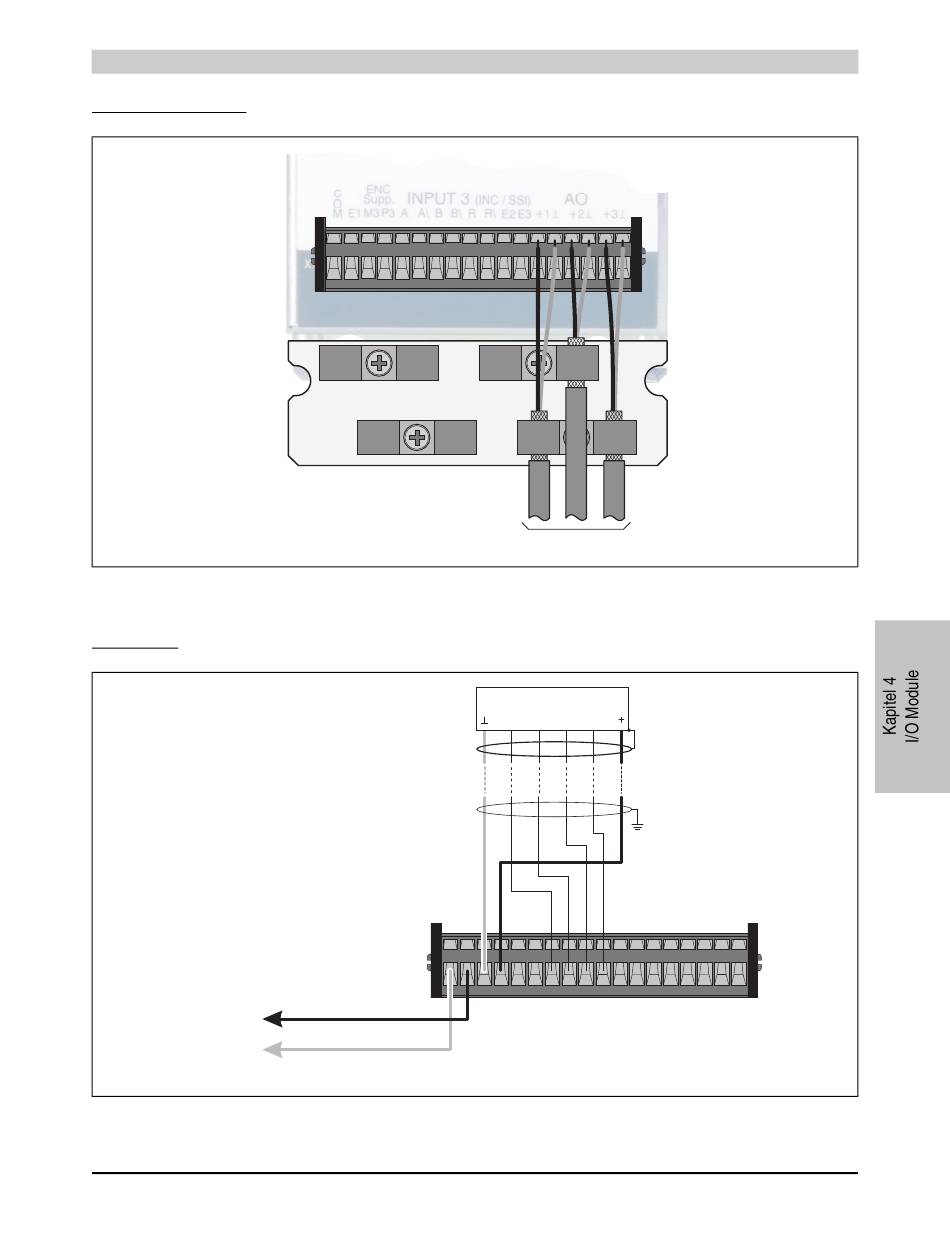

Abbildung 70: 7XX410.50-1 - Anschlussbeispiel / Analoge Ausgänge
SSI-Geber
+24 VDC
GND
Nur bei 24 V Geber anschließen!
Abbildung 71: 7XX410.50-1 - Anschlussbeispiel / SSI-Geber
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7XX410.50-1 • Anschlüsse der Ein-/Ausgänge
X1
1 2 3 4 5 6 7 8
1
X2
XX410
9 10 11 12 13 14 15 16 17 18
Analoge Ausgänge
SSI-Geber
DATA DATA\ CLK CLK\
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
155
