I/O Module • 7XX412.50-1 • Thermoelement Eingänge / Analoge Eingänge
5.3.5 Thermoelement Eingänge / Analoge Eingänge

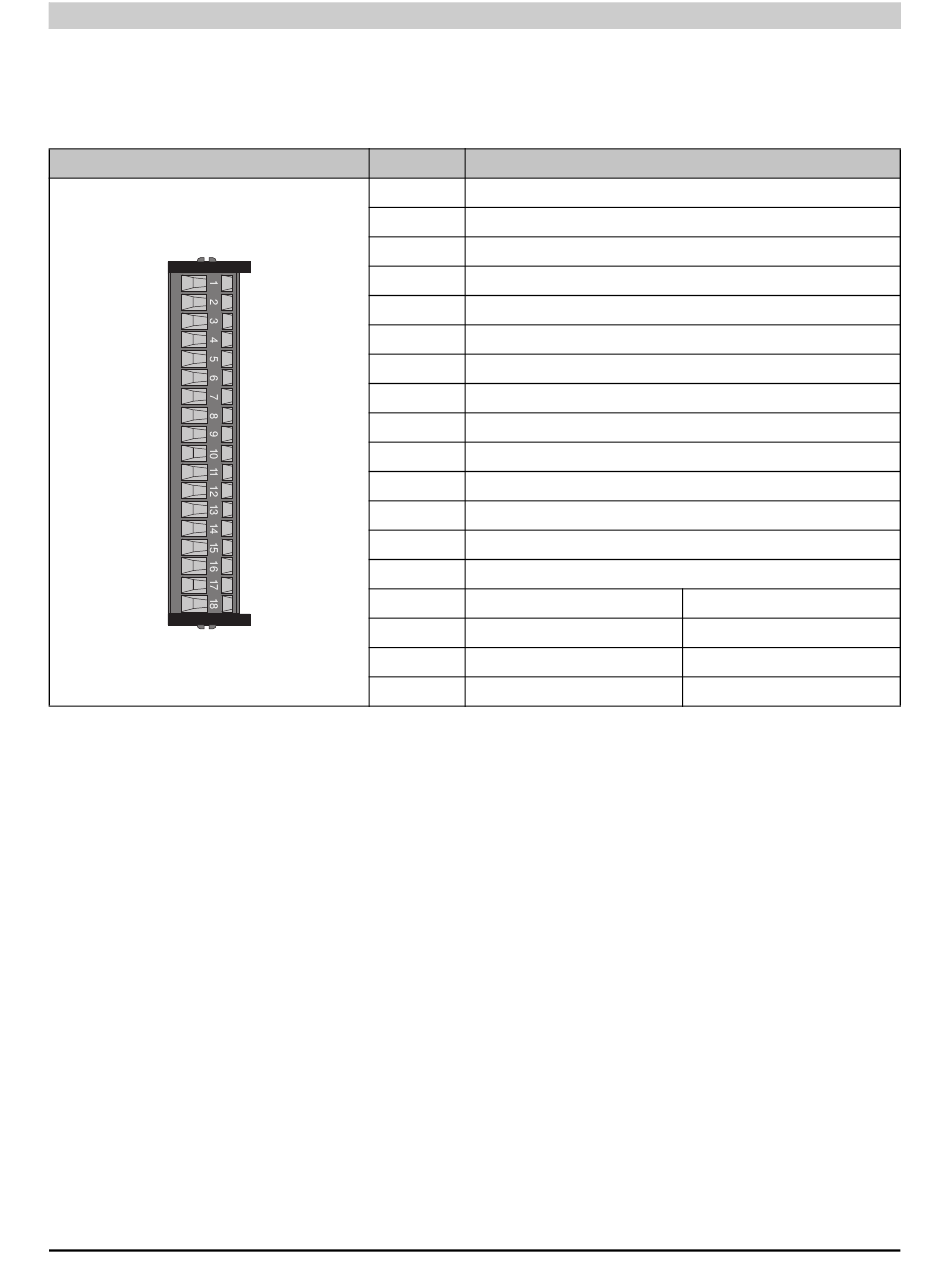

Anschlüsse der Feldklemme
18-polige Feldklemme
X1
7TB718.91
Tabelle 108: 7XX412.50-1 - Anschlussbelegung X1 / Digitale Eingänge
1) gleiches Potenzial wie das Gehäuse
172
Klemme Belegung
1)
1 Schirm
1)
2 Schirm
3 Thermoelement 1 +
Thermoelement 1 ⊥
4
5 Thermoelement 2 +
Thermoelement 2 ⊥
6
7 Thermoelement 3 +
Thermoelement 3 ⊥
8
9 Thermoelement 4 +
Thermoelement 4 ⊥
10
11 Thermoelement 5 +
Thermoelement 5 ⊥
12
13 Thermoelement 6 +
Thermoelement 6 ⊥
14
15 Thermoelement 7 +
Thermoelement 7 ⊥
16
17 Thermoelement 8 +
Thermoelement 8 ⊥
18
Compact I/O System Anwenderhandbuch V 1.22
Analogeingang 1 +
Analogeingang 1 ⊥
Analogeingang 2 +
Analogeingang 2 ⊥
