B&R Compact I/O Serie Anwenderhandbuch Seite 194

I/O Module • 7XX415.50-K02 • Digitale Eingänge
Source-Beschaltung
Aktiver Signalpegel
der Eingänge (IN )
im source-Betrieb
−
+

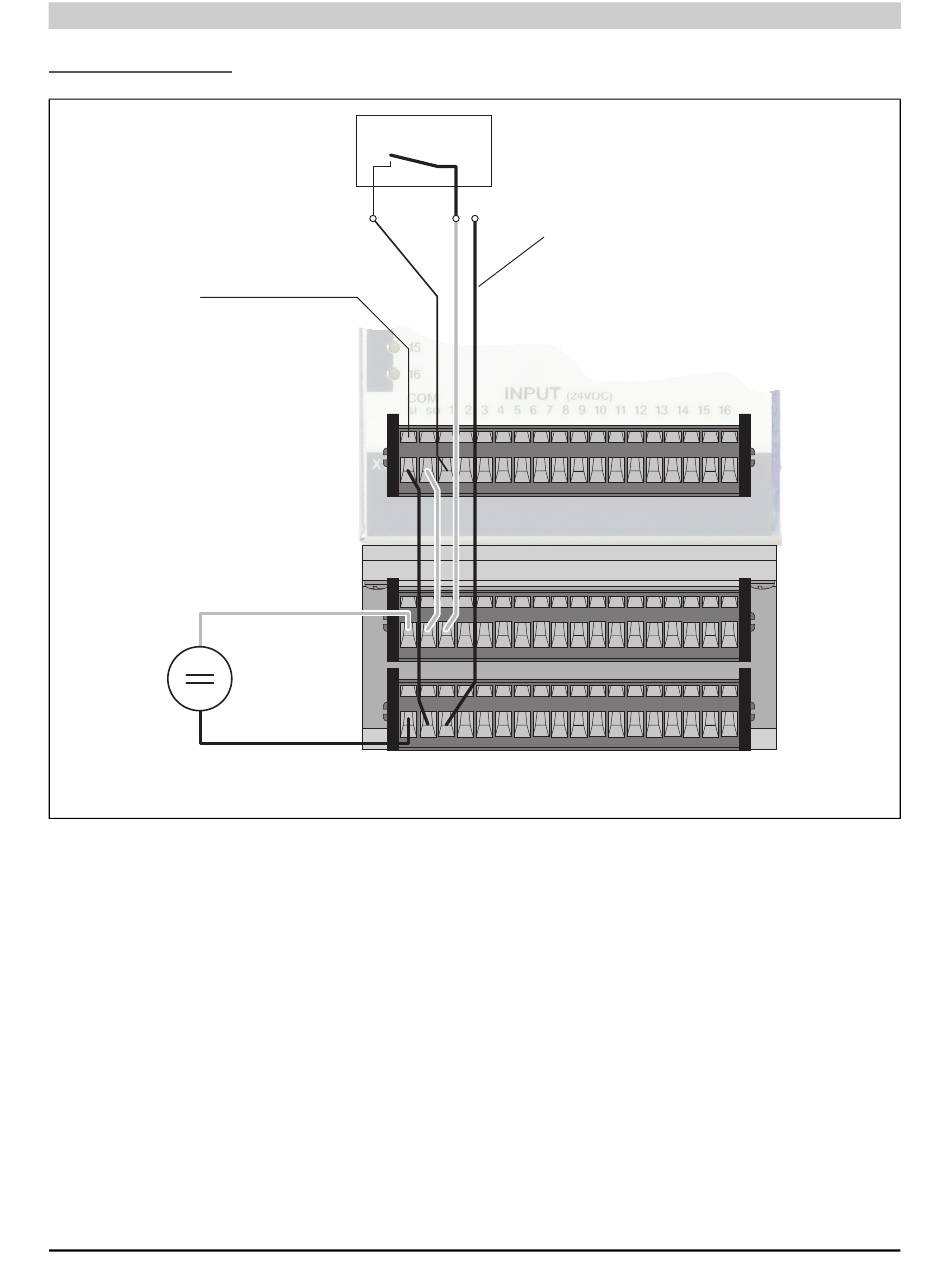

Abbildung 101: 7XX415.50-K02 - Anschlussbeispiel / Digitale Eingänge (Source-Beschaltung)
194
Sensor
OK
1
X1
+24 VDC
TB736: Alle Anschlüsse einer Klemmenreihe
⊥ +
Bezugspotenzial
für Sensor
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
sind intern kurzgeschlossen
Compact I/O System Anwenderhandbuch V 1.22
XX415
