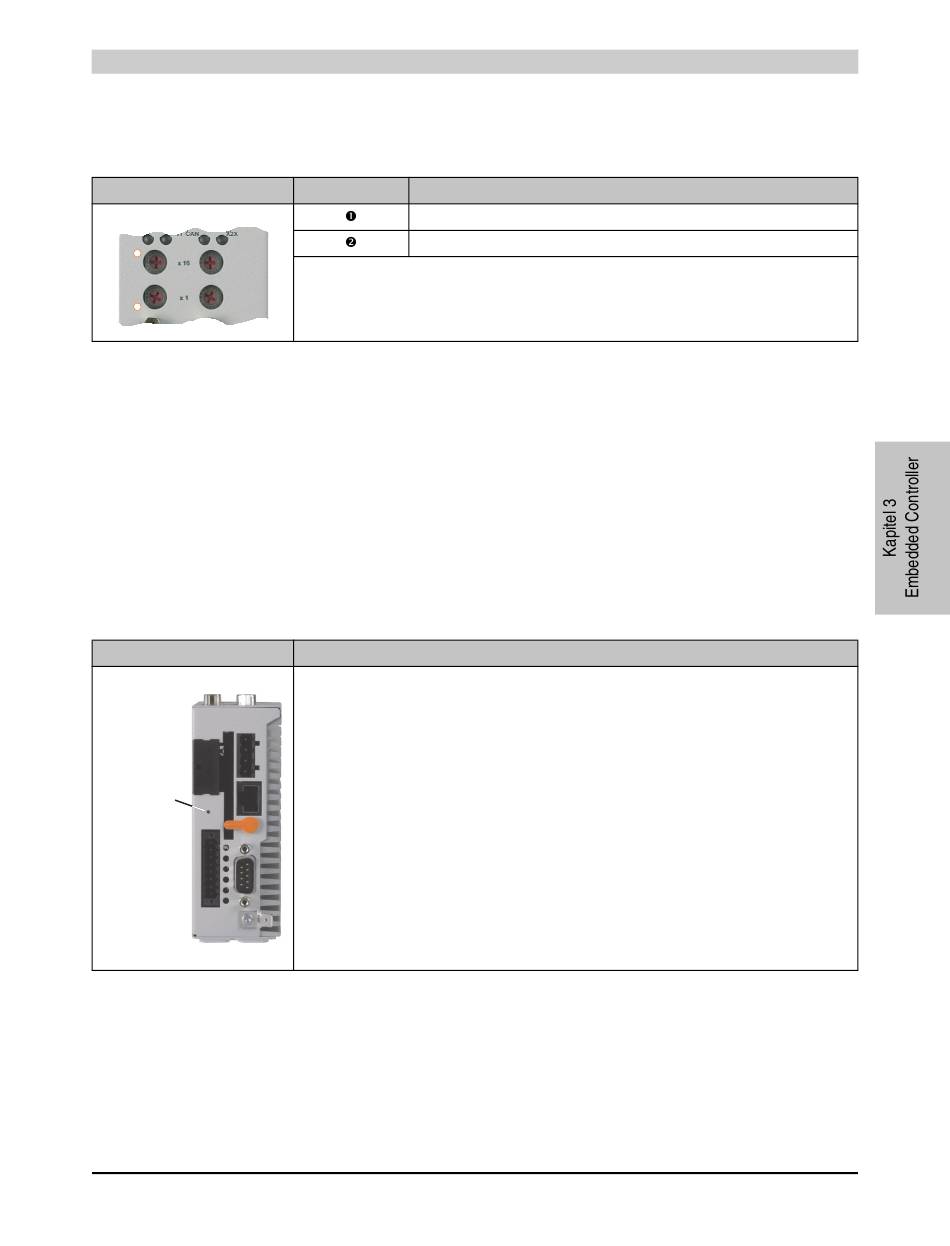

5.6 Profibus Stationsnummerneinstellung (IF3)

Die Profibus Stationsnummer kann mit zwei HEX Codierschaltern eingestellt werden:

Abbildung
Œ


Tabelle 25: 7EC021.60-1 - Profibus Stationsnummer einstellen

Eine Veränderung der Profibus Stationsnummer wird erst nach dem nächsten Einschalten der
EC21 wirksam.
Die Library AsL2Dp wird zur Kommunikation zwischen Master und Slave verwendet.

5.7 Ethernet Stationsnummerneinstellung (IF6)

Die Ethernet Stationsnummer kann per Software (B&R Automation Studio™) eingestellt werden.

5.8 Reset-Taster

Abbildung
Reset-Taster
Ansicht von unten
Compact I/O System Anwenderhandbuch V 1.22
Codierschalter Beschreibung
Profibus Stationsnummer 16-er Stelle (Hi)
Profibus Stationsnummer 1-er Stelle (Lo)
Beschreibung
Der Reset-Taster kann mit einem spitzen Gegenstand (z. B. Büroklammer) betätigt werden. Das Betätigen
des Reset-Tasters bewirkt einen Hardware-Reset, das heißt:
• Alle Anwenderprogramme werden gestoppt.
• Alle Ausgänge werden auf Null gesetzt.
Anschließend geht die EC21 in den SERVICE-Modus.

Tabelle 26: 7EC021.60-1 - Reset-Taster

Embedded Controller • EC21
45
