I/O Module • 7CX436.50-1 • Analoge/Digitale Eingänge
Analoge Eingänge (Temperatur-, Widerstandsmessung)
2,5 mA
Referenz
+15 V
+ Eingang
lokaler
+
Prozessorport
A/D-
Wandler
-
Filter
- Eingang
-15 V

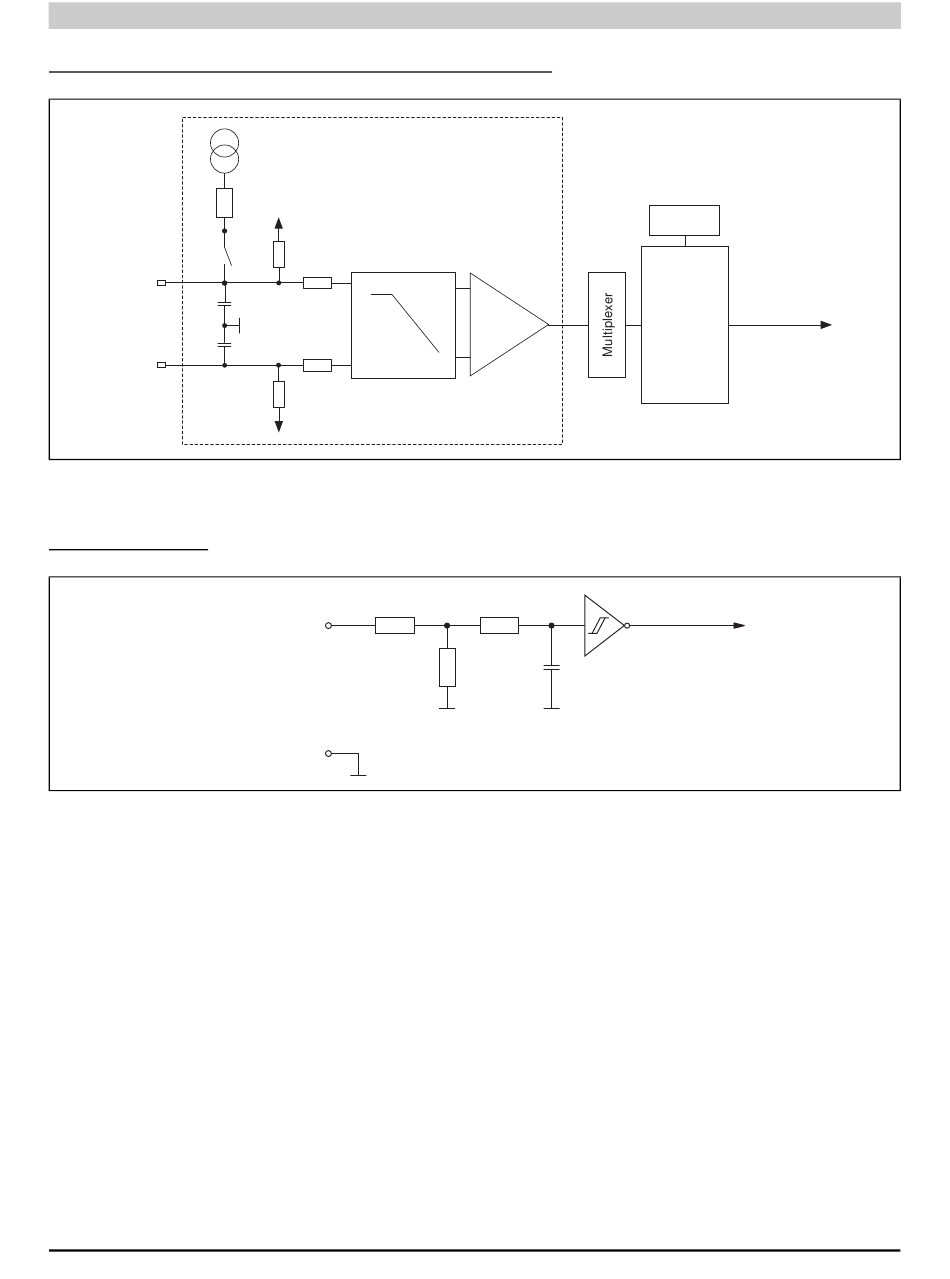

Abbildung 39: 7CX436.50-1 - Eingangsschema / Analoge Eingänge (Temperaturmessung)
Digitale Eingänge
Status
Eingang 1 - 8
GND
Abbildung 40: 7CX436.50-1 - Eingangsschema / Digitale Eingänge
106 Compact I/O System Anwenderhandbuch V 1.22
