Ist der Referenz-Eingang nicht aktiv, handelt es sich um einen 32 Bit AB Inkrementalgeber Zäh-
leingang der mit Zähler 1 (LW und HW) auszulesen ist.
Belegung der digitalen Eingänge 1-3:
•
A = Eingang 1
•
B = Eingang 2
•
R = Eingang 3
Ereigniszähler Betrieb
Werden die Zähler im Konfigurationsregister als Ereigniszähler initialisiert, erhalten wir einen 32
Bit Zähler (Zähler 1 LW+HW) und einen 16 Bit Zähler (Zähler 2):
•
Eingang 1 = Zähler 1
•
Eingang 2 = Zähler 2
Periodendauermessung
Start
Der Start der Messung kann je nach Einstellung des Konfigurationsregisters bei der fallenden
oder bei der steigenden Flanke erfolgen. Das R Enable Bit muss 0 sein. Es wird immer bis zur
nächsten gleichen Flanke gemessen. Die Pause zwischen zwei Periodendauermessungen
muss mindestens 2 Perioden der Zählfrequenz lang sein. Die Einstellung der Zählfrequenz ist in
zwei Schritten (4 MHz oder 31,25 kHz) oder mit einer externen Frequenz möglich. Die externe
Frequenz muss jedoch < 50 kHz sein. Der gemessene Zählerstand ist ein 16 Bit Wert und wird
in Zähler 1 (nur LW) dargestellt. Der zwischengespeicherte Wert wird erst mit dem Ende der lau-
fenden Messung aufgefrischt.
Die Frequenz des zu vermessenden Signals darf maximal 50 kHz betragen.
Belegung der digitalen Eingänge:
•
Eingang 1 = Messeingang
•
Eingang 2 = externe Zählfrequenz
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7XX408.50-1 • Registerbeschreibung
Periodendauer
Stopp

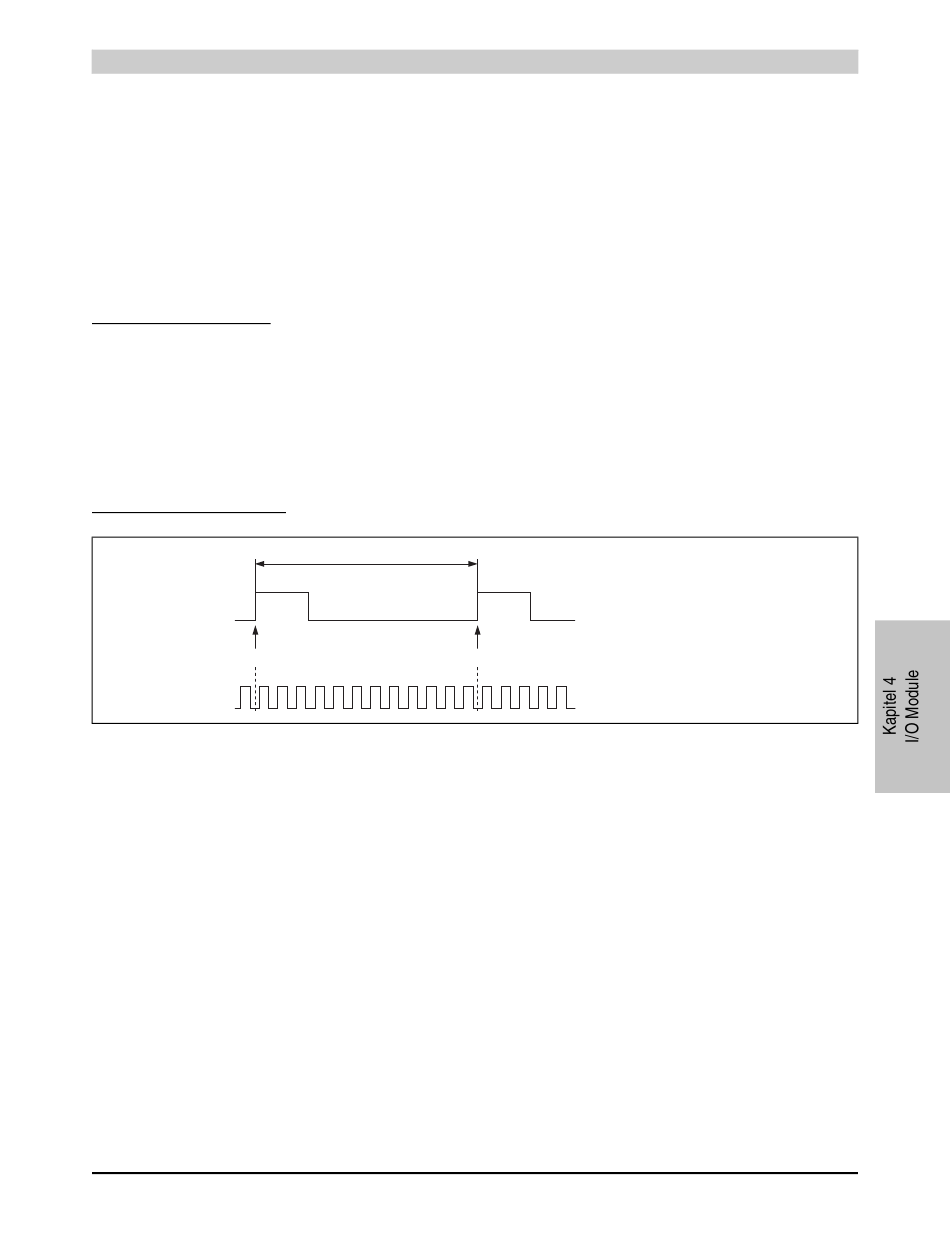

Abbildung 66: 7XX408.50-1 - Periodendauermessung
zu vermessendes Signal
Zählfrequenz
145
