Anschlussbeispiel

Wenn die Ausgänge der CX408 mit Dreileiter-Anschluss betrieben werden, wird die Feldklemme
TB736 als Zusatz-Rangierklemme verwendet.
−
+24 VDC
+

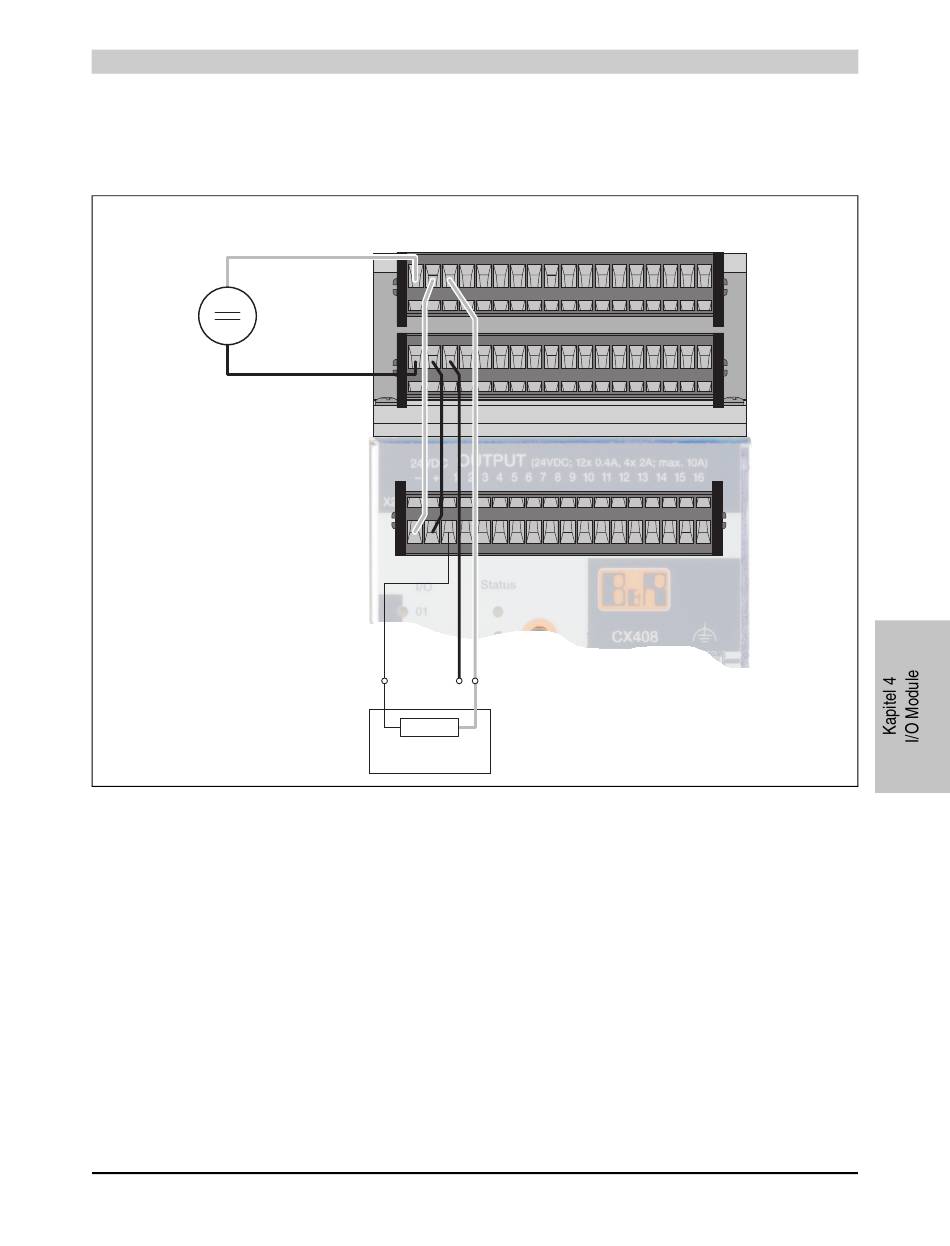

Abbildung 19: 7CX408.50-1 - Anschlussbeispiel / Digitale Ausgänge
Compact I/O System Anwenderhandbuch V 1.22
I/O Module • 7CX408.50-1 • Digitale Ausgänge
TB736: Alle Anschlüsse einer Klemmenreihe
sind intern kurzgeschlossen
1 2 3 4 5 6 7 8
X2
⊥
+
Aktor
9 10 11 12 13 14 15 16 17 18
CX408
